ボールねじリニアアクチュエータが最新のオートメーション向けに高精度の動作を実現する仕組み

Date: Nov 14 2025

何十年にもわたって、高精度の直線運動は、ハイエンド製造、半導体製造、医療機械、インテリジェント自動化機器の進化を形作ってきました。さまざまな直線運動技術の中で、ボールねじリニア アクチュエータは依然として最も信頼性が高く、広く採用されているソリューションの 1 つです。再現性、構造的剛性、正確な機械伝達の組み合わせにより、あらゆるミクロンが重要となる現代の産業システムにおいて不可欠なものとなっています。

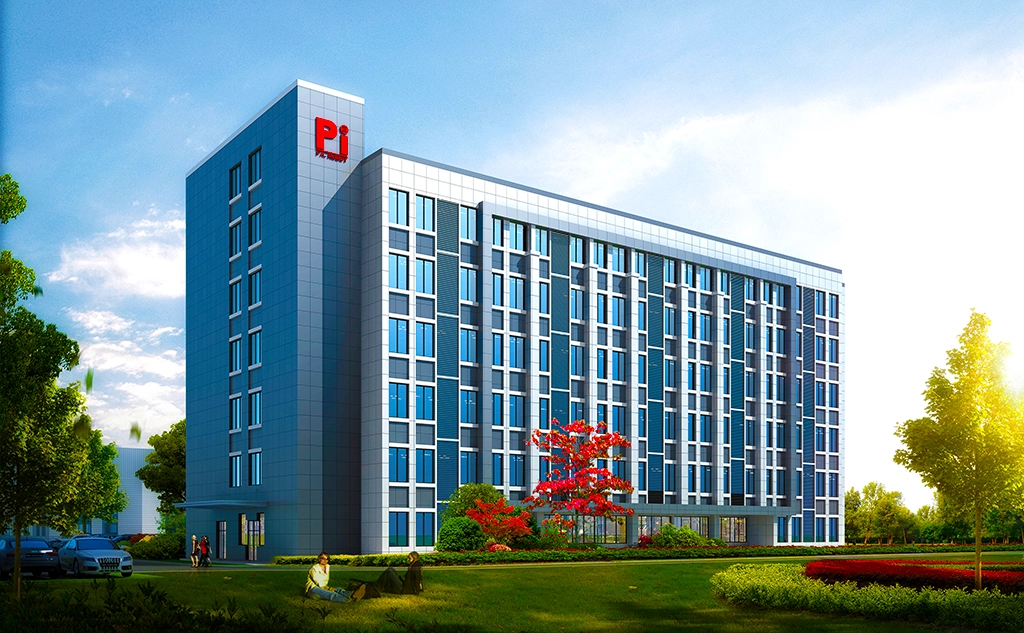

Ruan Pi-Robot では、2003 年以来精度が基盤となっています。この会社は、国内産業が製品とプロセスの精度を向上できるよう支援するという、単純だが野心的な意図を持ってスタートしました。過去 20 年にわたり、この取り組みは、深センと岳陽の 70,000 平方メートルの 2 つの工業団地に拠点を置く堅牢なエンジニアリングおよび製造能力へと進化しました。現在、精密機械設計と製造を専門とする 300 人を超える従業員を擁する Ruan は、精密位置決めスライド テーブル、XY リニア スライド テーブル、電動シリンダ、直交座標モジュール、リニア モータ モジュール、内蔵スライド テーブル、産業用ロボット アーム、トランスミッション コンポーネントなどのモーション ソリューションの完全なポートフォリオを提供しています。

この記事では、Ruan Pi-Robot のポートフォリオの最も基本的な技術の 1 つであるボールねじリニア アクチュエータがどのようにして高精度の動作を実現し、現代のオートメーションにおいて重要な役割を果たしているかを探ります。

1. ボールねじリニアアクチュエータの特徴は何ですか?

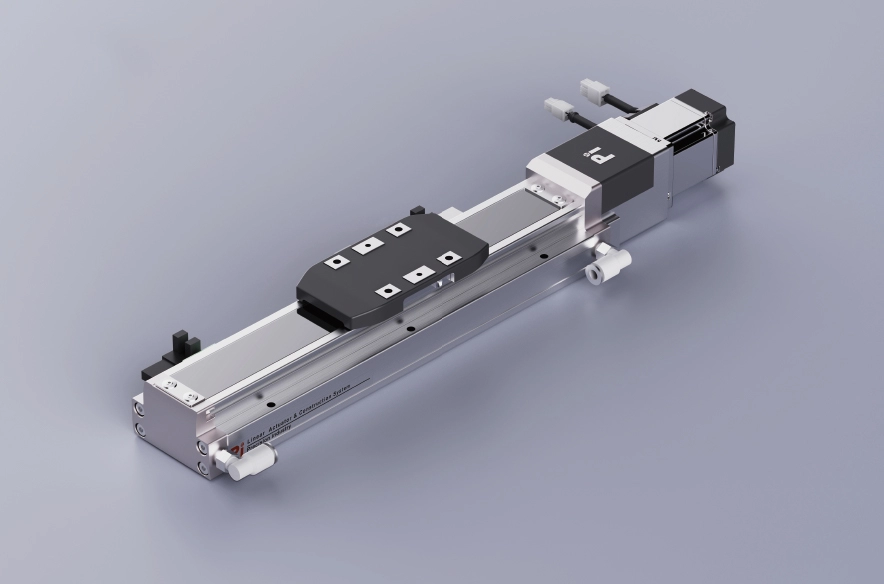

ボールネジリニアアクチュエータは、回転ネジと循環ボールベアリングを使用して、回転運動を正確な直線移動に変換します。ベルト駆動またはラックアンドピニオン システムと比較して、ボールねじアクチュエータには 3 つの大きな利点があります。

1) ミクロンレベルの位置決め精度

ボールの転がりにより摩擦が低減されるため、アクチュエータは非常に微細な動作制御を実現できます。半導体装置、検査システム、医療機械などの業界では、安定した精度が非常に重要です。

2) 安定した動作を実現する高剛性

ネジとナットのアセンブリは構造的な剛性を提供します。これは、重荷重、垂直位置、または多軸調整を伴う用途に不可欠です。

3) 優れた再現性

適切に設計されたボールねじアクチュエータは、耐用年数を通じて予測可能な位置決め性能を維持します。この一貫性が、メーカーが高負荷のオートメーション環境でこれらを信頼する理由の 1 つです。

代替の伝達方法も適していますが、制御された正確で安定した直線運動が必要な場合には、ボールねじアクチュエータが依然として好ましい選択肢です。

2. ボールねじリニアアクチュエータが現代のオートメーションにおいて依然として重要である理由

自動化機器は業界全体で進化し続けており、半導体ウェーハのローディング、LCD パネルの検査、太陽電池の製造、精密塗布、ロボット組立、および高速医療分析装置はすべて、厳しい公差を備えた直線運動システムを必要としています。

ボールねじアクチュエータは、次の理由によりこれらの分野で優れています。

高い耐荷重性

これらは、同じサイズのベルト アクチュエータよりも大幅に高い静的および動的負荷に耐えることができます。

最小限のバックラッシ

これにより、位置決め誤差が軽減され、繰り返しの動作の精度が向上します。

連続デューティサイクルでの耐久性

機械設計は、パフォーマンスを犠牲にすることなく、長時間の作業や繰り返しの動作に耐えることができます。

多軸システムへの統合が容易

ボールねじアクチュエータは、XYZ ガントリー構造、検査モジュール、CNC システム、または試験装置と自然に位置合わせされます。

精密自動機械を設計する企業にとって、適切なリニア アクチュエータの選択はシステム全体のパフォーマンスに直接影響します。

3. Ruan Pi-Robot ボールねじアクチュエータの主な設計特徴

Ruan Pi-Robot は、半導体、新エネルギー、LCD 検査、医療オートメーション、自動車部品製造、および試験業界から収集した実際のエンジニアリング要件に基づいてボールねじリニア アクチュエータを設計しています。 Ruan のソリューションにはいくつかの特徴があります。

1) 強固な構造設計

高強度アルミニウムまたはスチールの本体構造により、負荷時の変形を軽減し、精度を維持します。

2）ボールねじ仕様の最適化

リード、直径、予圧、ピッチは、アプリケーションの精度と速度の要件に合わせて選択されます。

3) スムーズで一貫した動き

加速時と減速時の振動を最小限に抑え、騒音を低減し、安定した動作を維持するように設計されています。

4) マルチ構成のサポート

オプションには、ロングストロークバージョン、コンパクトバージョン、モーター対応設計、サーボモーターとステッピングモーターの両方との互換性が含まれます。

5) 確実な密閉性と防塵性

環境に応じて、アクチュエータをワイパー、防塵カバー、またはクリーンルーム対応素材で構成できます。

これらの特性により、各アクチュエータが要求の厳しい産業環境でも確実に動作することが保証されます。

4. ボールねじリニアアクチュエータが活躍する用途

ボールねじアクチュエータは、制御された反復可能な動作が必要な分野で優れた価値を提供します。典型的なアプリケーションには次のようなものがあります。

• 半導体やエレクトロニクスの取り扱い

• LCD/LED検査装置

• プリント基板製造ライン

• 医療分析装置、イメージング システム、自動サンプル処理

• 精密ディスペンスマシン

• CNC補助軸

• 光学測定および計測システム

• ロボット位置決めモジュール

• 組立自動化

• 試験装置

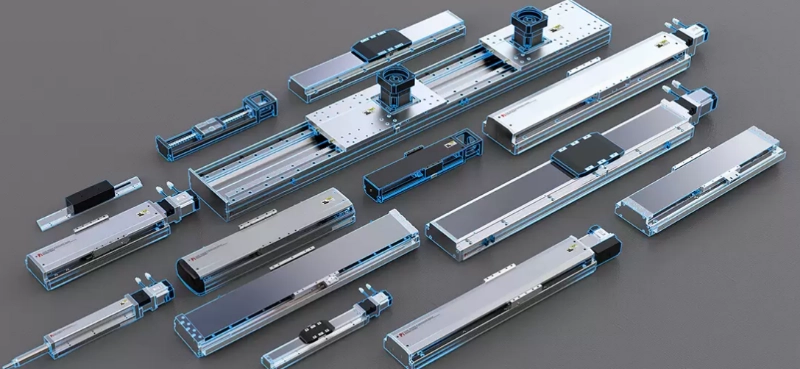

ボールねじやその他のリニアアクチュエータの全範囲を求めるエンジニアのために、Ruan は精密自動化コンポーネントを通じて広範な製品選択肢を提供しています。

5. ボールねじリニアアクチュエータと他のモーションテクノロジーとの比較

ボールねじ vs ベルトドライブ

• ボールねじ：高精度、優れた負荷容量

• ベルトドライブ: 高速、長ストローク、低コスト

ボールねじとリニアモーター

• ボールねじ: 機械的剛性、低コスト、強力な荷重サポート

• リニアモーター: 非常に高速、非常に滑らかな動き、機械的接触なし

ボールねじとラック＆ピニオン

• ボールねじ: 精度と再現性に最適

• ラック＆ピニオン: 長距離の重量物産業用移動に最適

各テクノロジーにはそれぞれの役割がありますが、安定したコンパクトで正確な直線移動が必要なタスクには、依然としてボールねじアクチュエータが好まれる選択肢です。

6. 精密自動化の推進における Ruan Pi-Robot の役割

20 年にわたる精密機械工学の開発により、Ruan Pi-Robot は、精度、耐久性、効率的な設計を求める顧客にとって信頼できるサプライヤーになりました。同社の機能には以下が含まれます。

• 社内での機械設計と加工

• 高度な製造および組立ライン

• 精密部品の徹底した品質管理

• さまざまな業界向けにカスタマイズ可能なソリューション

• 統合のための強力な技術サポート

Ruan が長期的に精度に注力していることは、そのブランド アイデンティティである Precision Industry と一致しています。この理念は、先進的なモーション システムを通じて世界中の顧客の製造プロセスの改善を支援するという同社の使命を裏付けています。

7. 適切なボールねじリニアアクチュエータの選択

適切なアクチュエータの選択は以下に依存します。

• 必要な精度

• 耐荷重

• ストローク長さ

• 速度と加速度

• 実装条件

• 環境要因（粉塵、温度、クリーンルーム）

• モーターの互換性 (サーボまたはステッパー)

Ruan のエンジニアリング チームはこれらの詳細を評価して、半導体機械、LCD 検査ライン、自動組立セルなどの適切なモデルを推奨します。

結論

ボールねじリニアアクチュエータは、現代のオートメーションにおいて重要な役割を果たしています。精度、剛性、再現性、信頼性といった利点により、それらは無数の産業プロセスのバックボーンとなっています。 20 年にわたる精密製造の専門知識を備えた Ruan Pi-Robot は、安定性と精度を追求して設計された高品質のアクチュエーターとモーション モジュールで世界の産業をサポートし続けています。

産業上の要件がますます厳しくなるにつれて、堅牢で高精度のリニアモーションシステムの重要性は今後も高まる一方です。 Ruan Pi-Robot は、世界中のパートナーがより優れた、より正確で、より効率的な自動化システムを構築できるよう支援することに引き続き取り組んでいます。
