軽量で長寿命

ボディ幅：60～200mm

繰り返し精度：±0.005/0.01mm

水平荷重：150kg

垂直荷重：55kg

最高速度：250mm/s

移動範囲：800～2600mm

モーターの加速と減速を0.2秒に設定します。

逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配達時間：7～10日

PDF

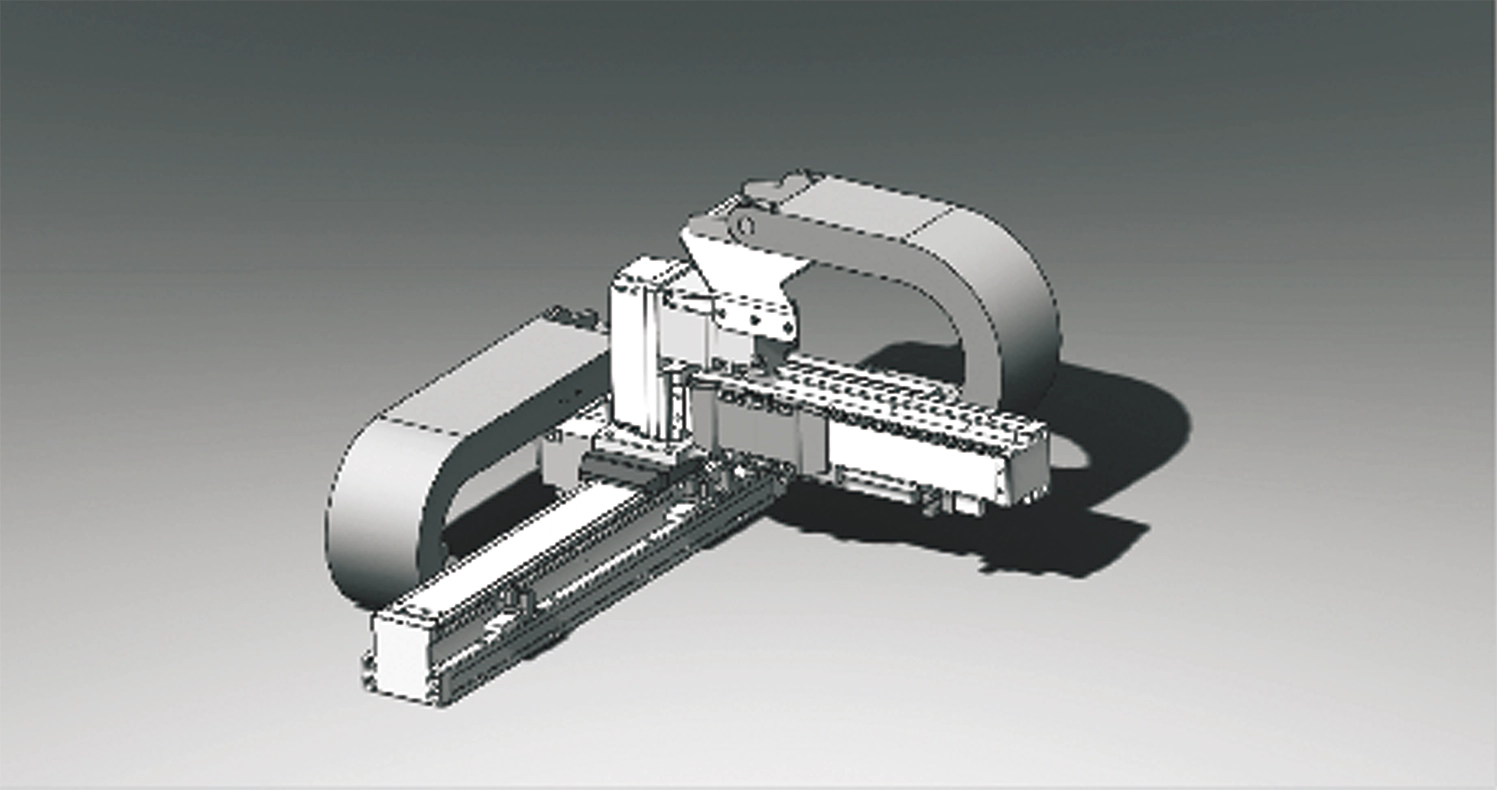

多軸組み合わせの説明

単軸スライドテーブルの複数の組み合わせにより、2軸および3軸の多軸手動操作を開発しました
（1）垂直マルチセクションロボットと比較して、低価格
（2）巧妙な機械設計により、振動や変形を低減できる高剛性直交ロボットを実現
（3）単軸スライドテーブルのさまざまな組み合わせが可能

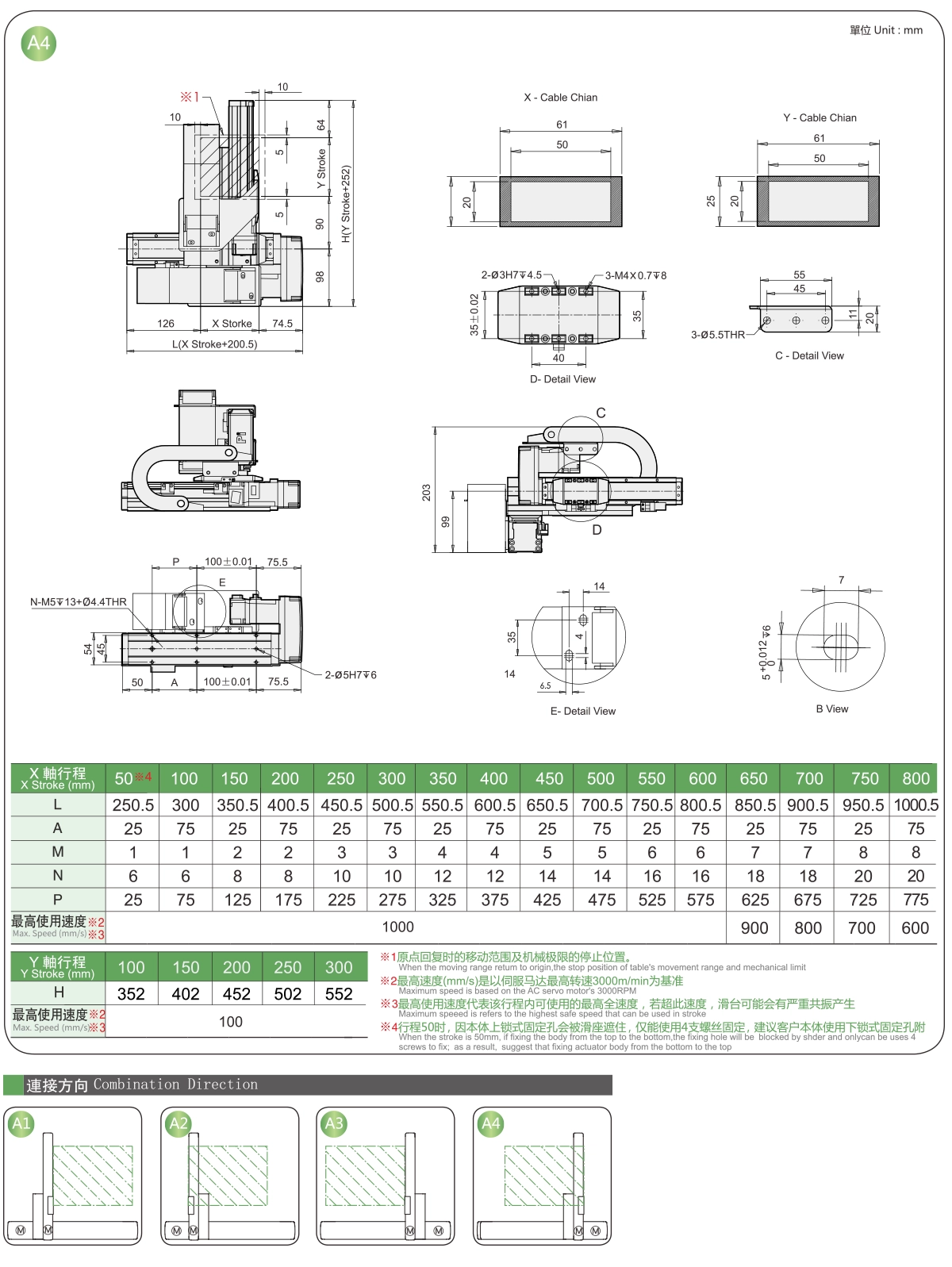

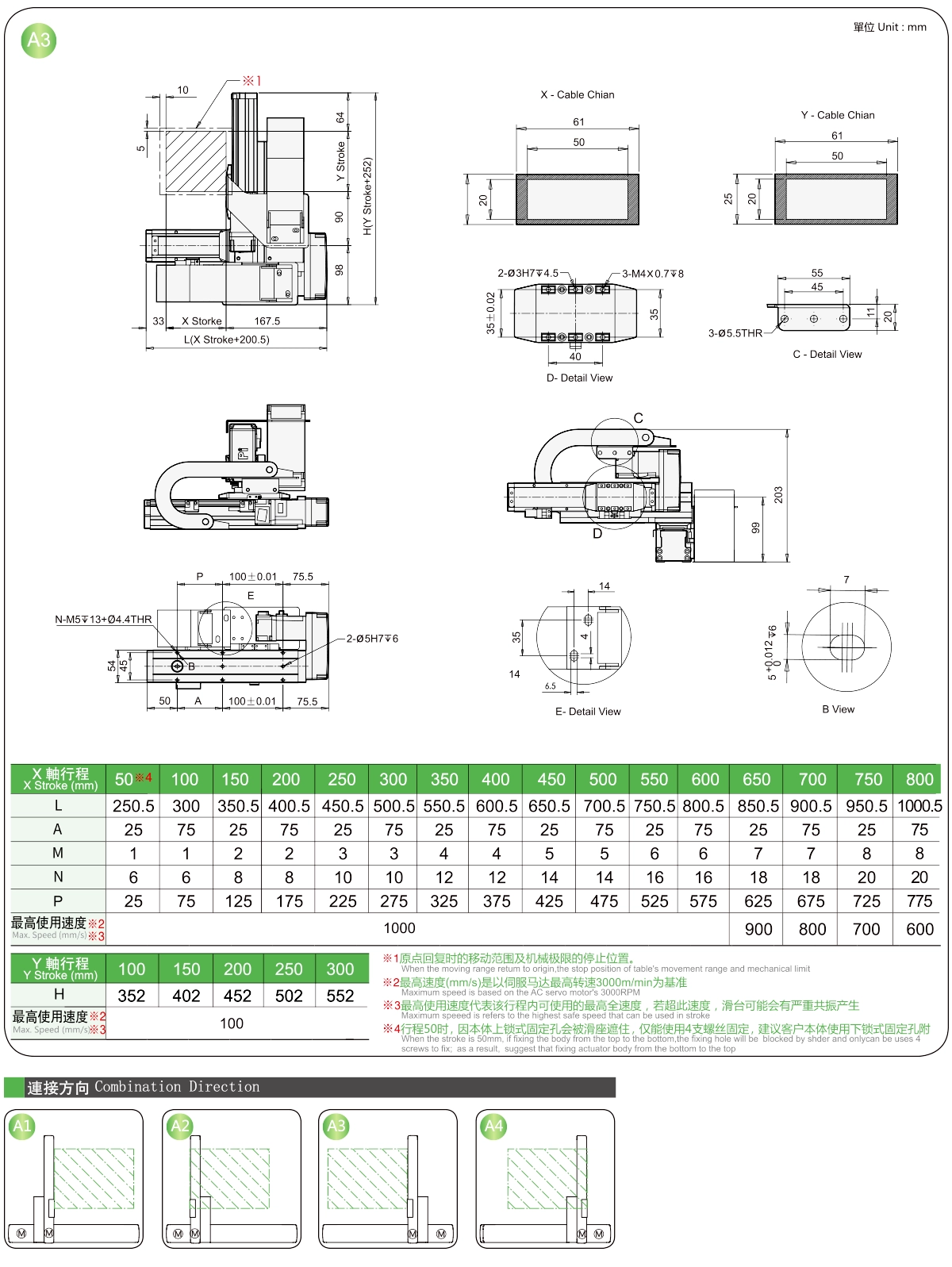

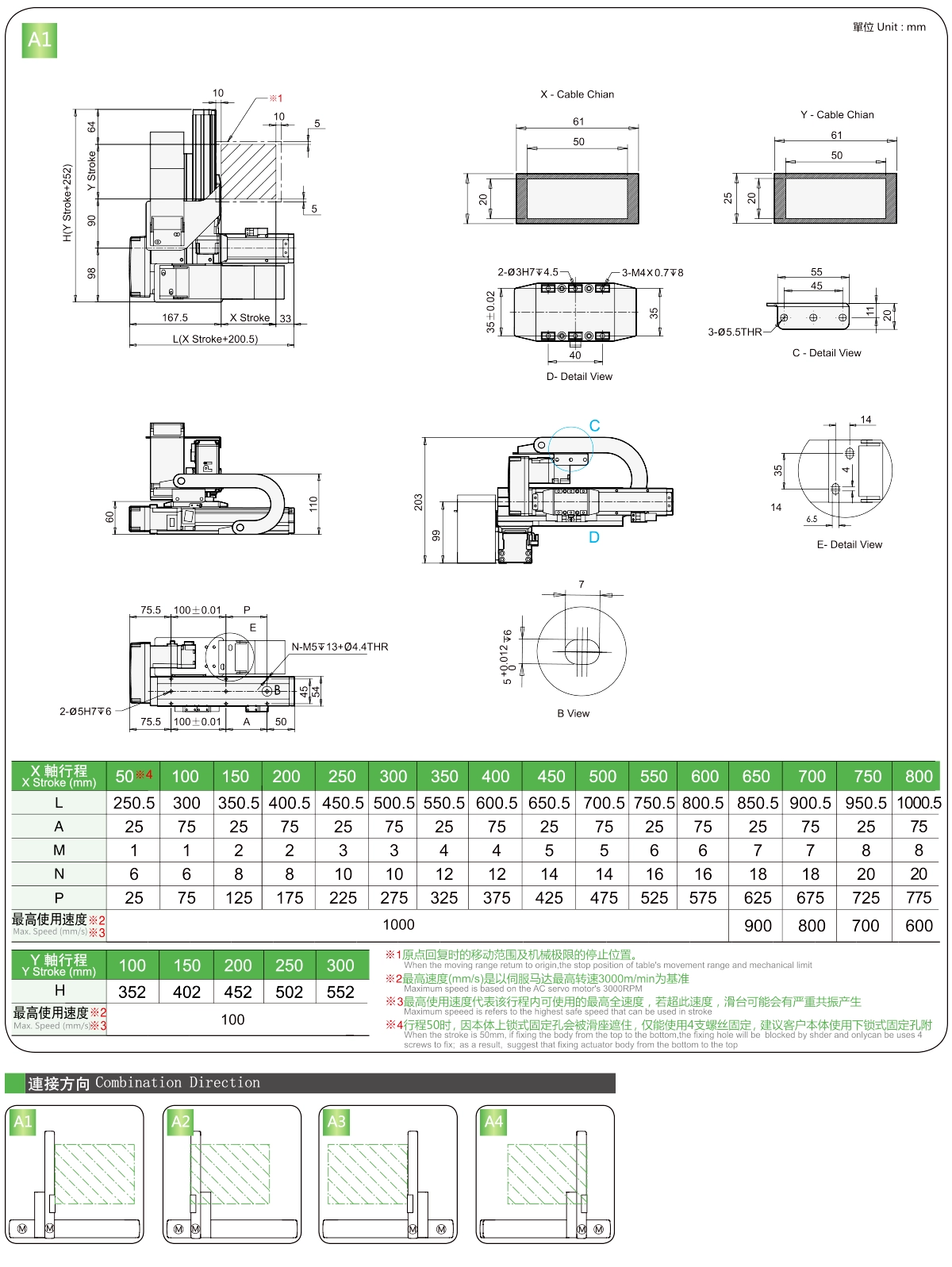

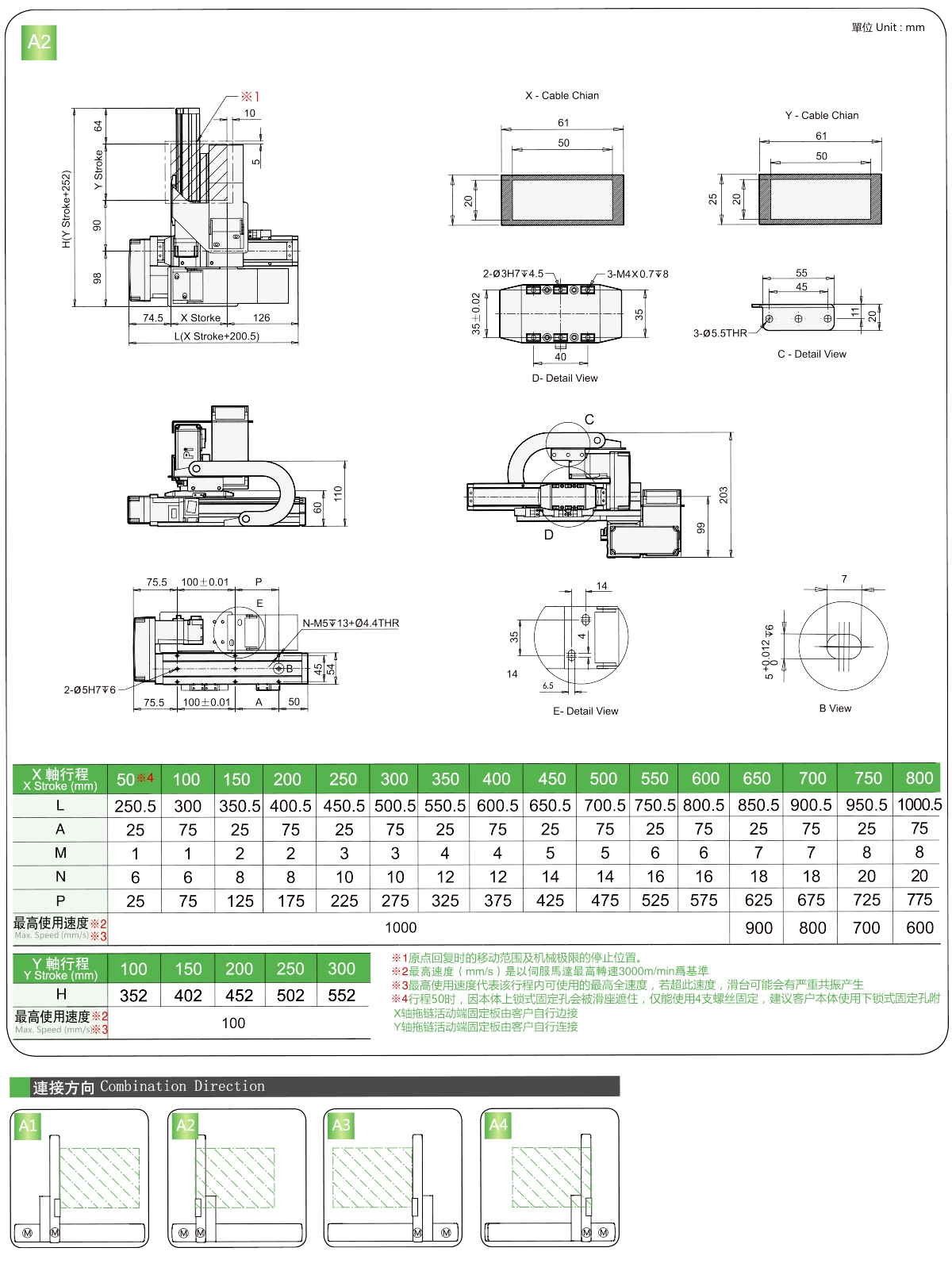

接続方向

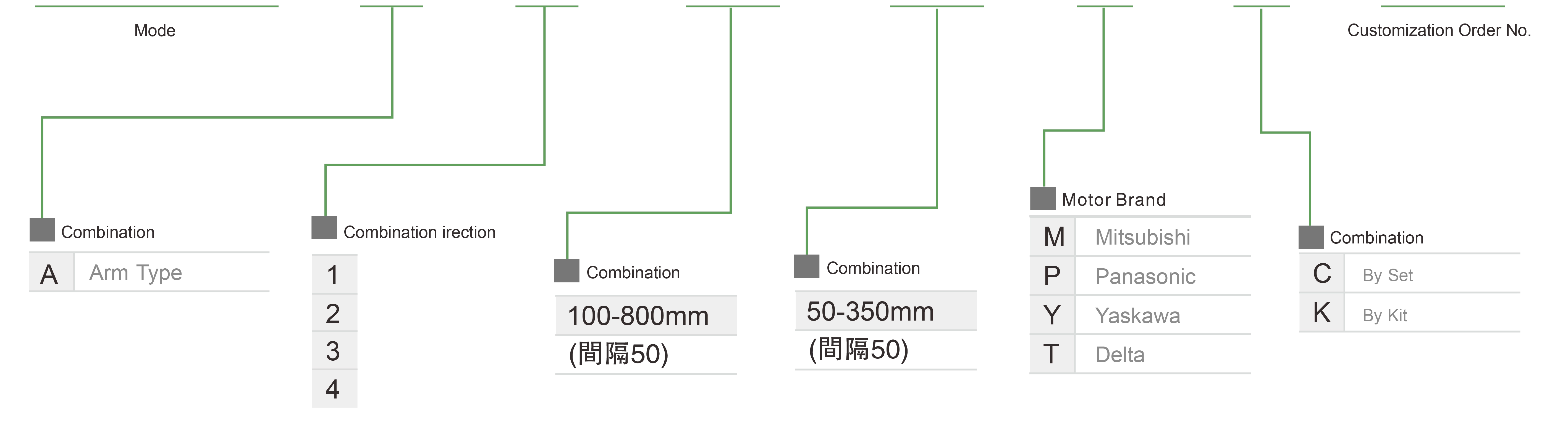

注文方法

XYGH210-A- 1 - 300 -300- M - C-0001

仕様

最大積載量

Yストローク（mm）	100	150	200	250	300
Y ペイロード（kg）	4.5	3.9	3.6	3	2.8

電動アクチュエータのスペックインデックス

使用場所	駆動モード	モデル仕様	組み合わせ	軸番号	鉛			最大速度(mm/s)			ストローク(mm)
使用場所	駆動モード	モデル仕様	組み合わせ	軸番号	X軸	Y軸	Z軸	X軸	Y軸	Z軸	X軸	Y軸	Z軸
標準	ボールねじ	XYGH210-A	アームタイプ	2軸	20	2	-	1000	100	-	500～800	100～300	-
		XYGH320-A			20	10	-	1000	500	-	500～1100	100～500	-
		XYGH430-A			20	10	-	1000	500	-	500～1250	100～600	-
		XYGH430-A			20	20	-	1000	1000	-	500～1250	100～600	-
		XYGH440-A			20	20	-	1000	1000	-	500～1250	100～500	-
		XYGH440-A			10	10	-	500	500	-	500～1250	100～600	-
		XYGH321-A		3軸	20	10	2	1000	500	100	500～1100	100～500	50～100
		XYGH432-A		3軸	20	10	5	1000	500	250	500～1250	100～550	50～350
