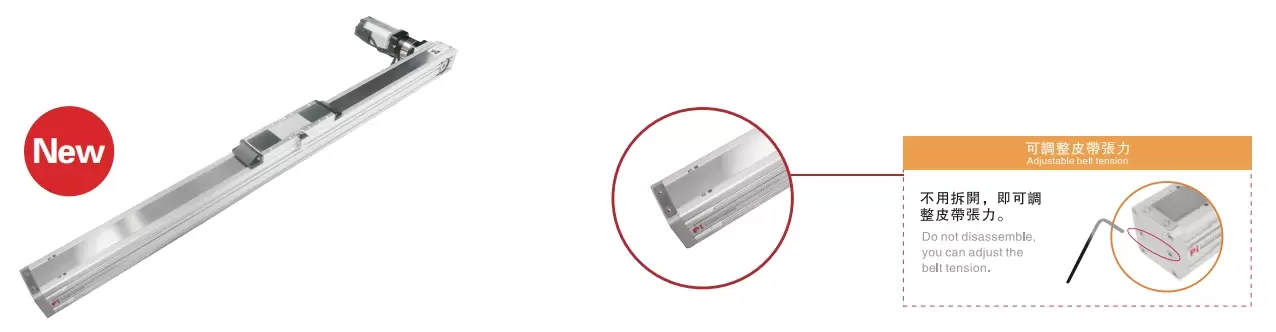

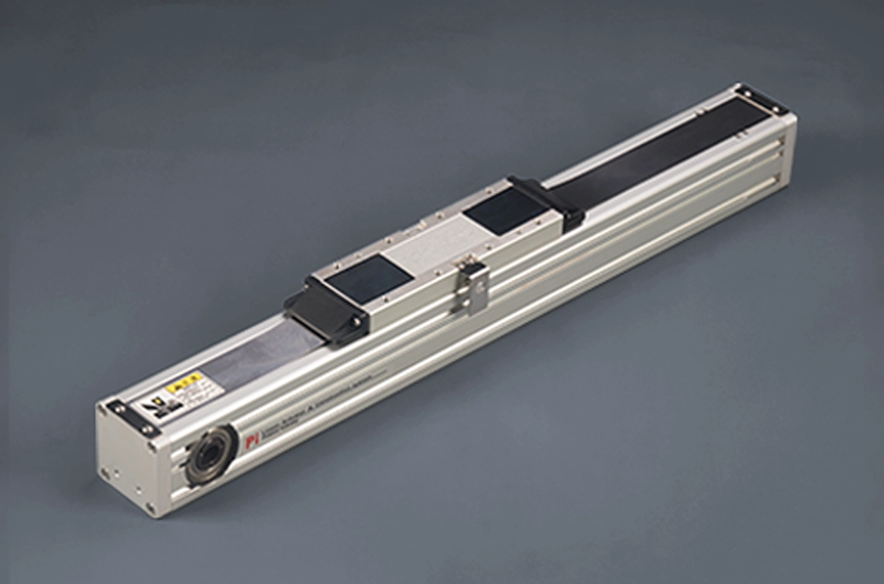

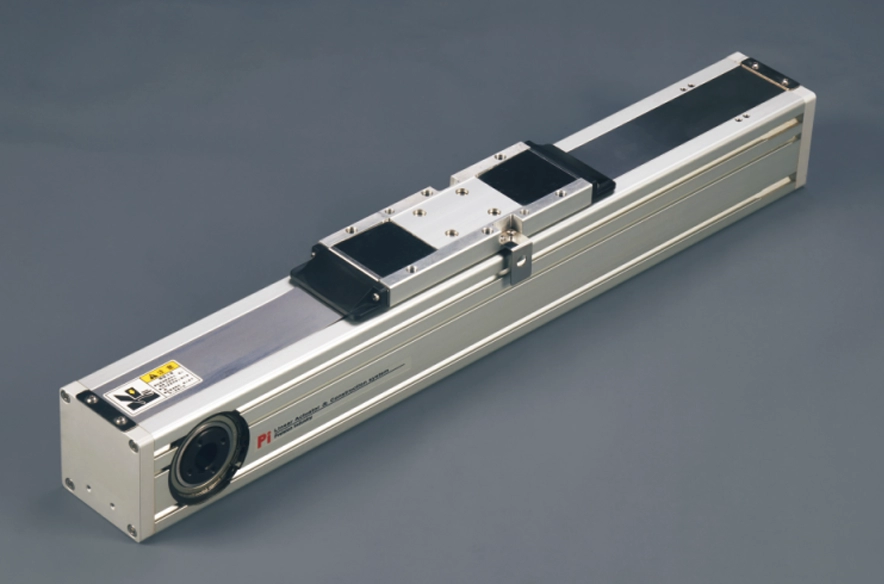

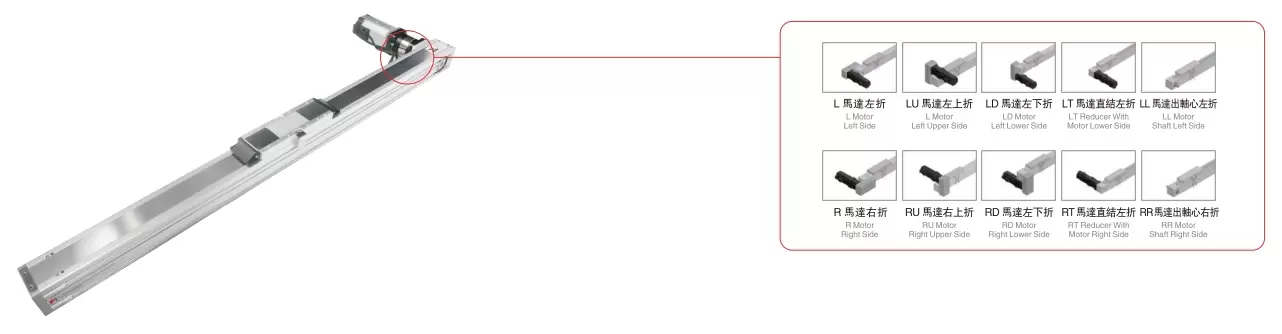

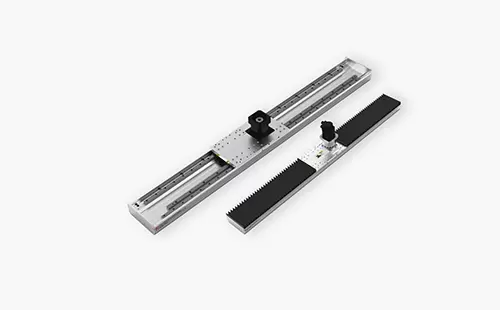

製品

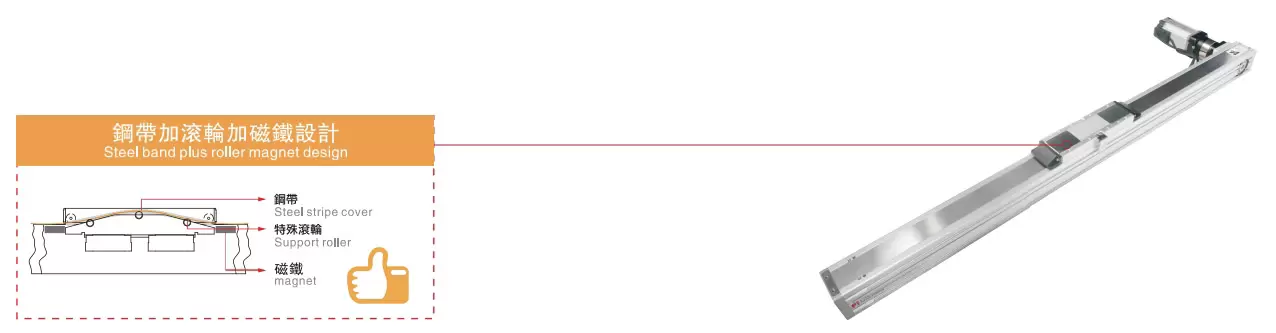

繰返し位置 決め精度：±0.1mm
水平荷重：60kg
リード：130mm
最高速度：2166mm/s
ストローク：100-5500mm
モーターの加減速度を0.2sに設定します。
逆クレーンの使用には一般環境仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。
納期: 7-10日

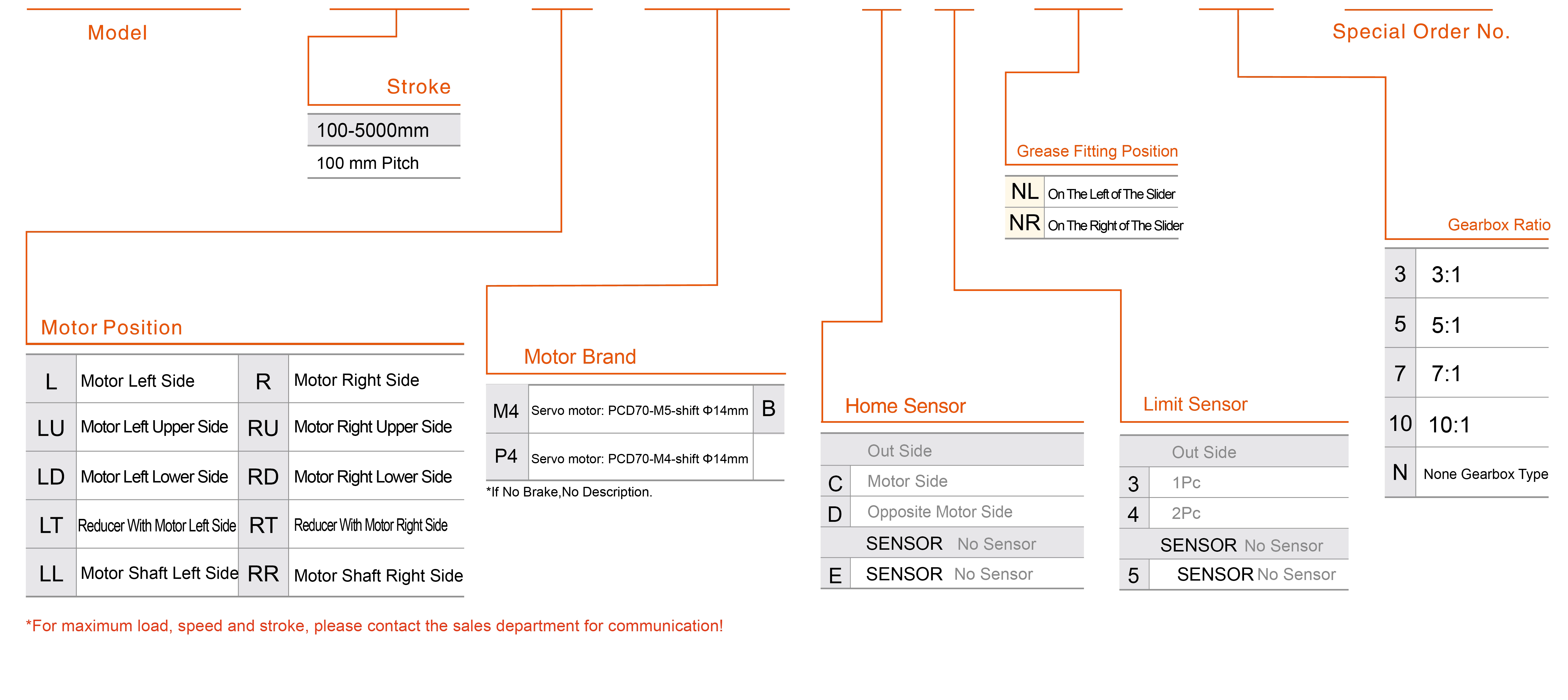

| スペック | 繰返し位置 決め精度(mm) | ±0.1 | ||||
| リード(mm) | 130 | |||||
| 減速比 | 3:1 | 5:1 | 7:1 | 10:1 | ||
| 最高速度(mm/s) | 2166 | 1300 | 928 | 650 | ||
| 最大可搬質量 | 水平(kg) | 30 | 45 | 55 | 60 | |
| 垂直(kg) | 9 | 15 | 16 | 17 | ||
| 定格推力(N) | 182 | 302 | 413 | 603 | ||
| ストローク(mm) | 100～5500mm/100mmピッチ | |||||
| 部品 | AC サーボモータ容量(W) | 400W | ||||
| ボール本体幅(mm) | 25 | |||||
| ボールねじ仕様 (C7 級 )(mm) | 本体幅15×高さ13 | |||||

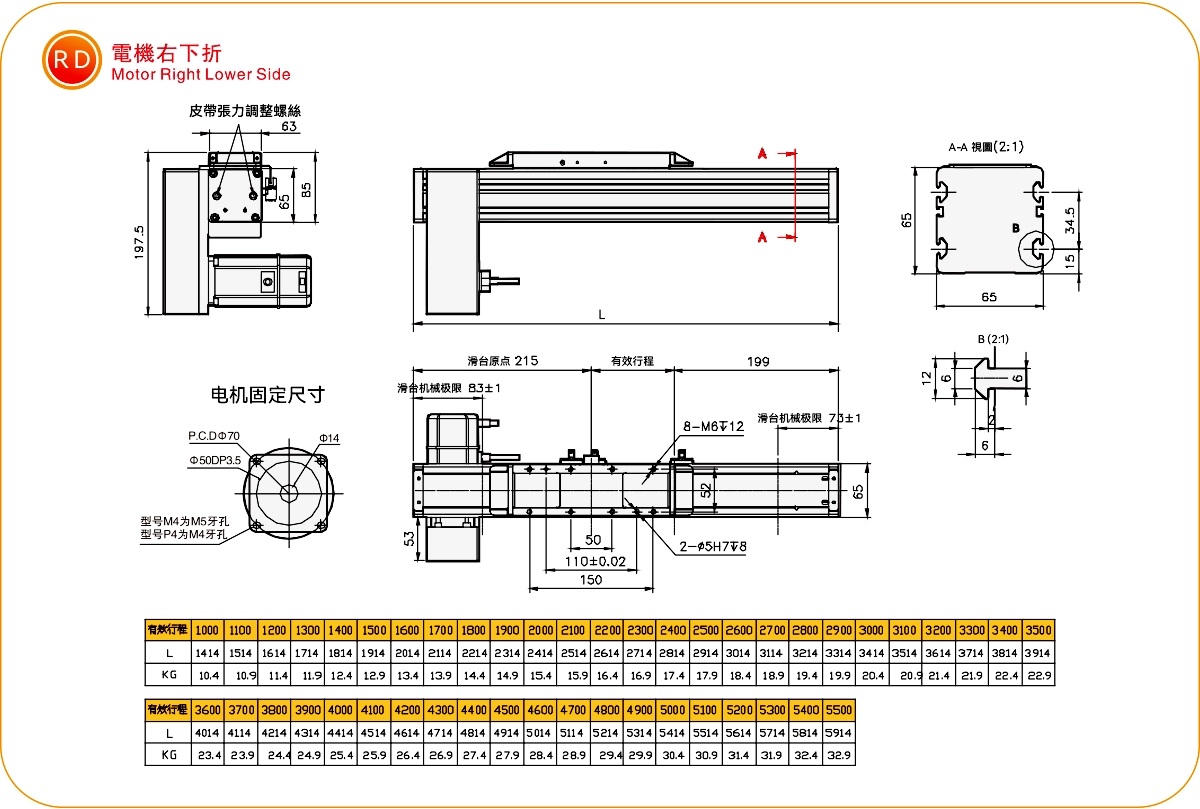

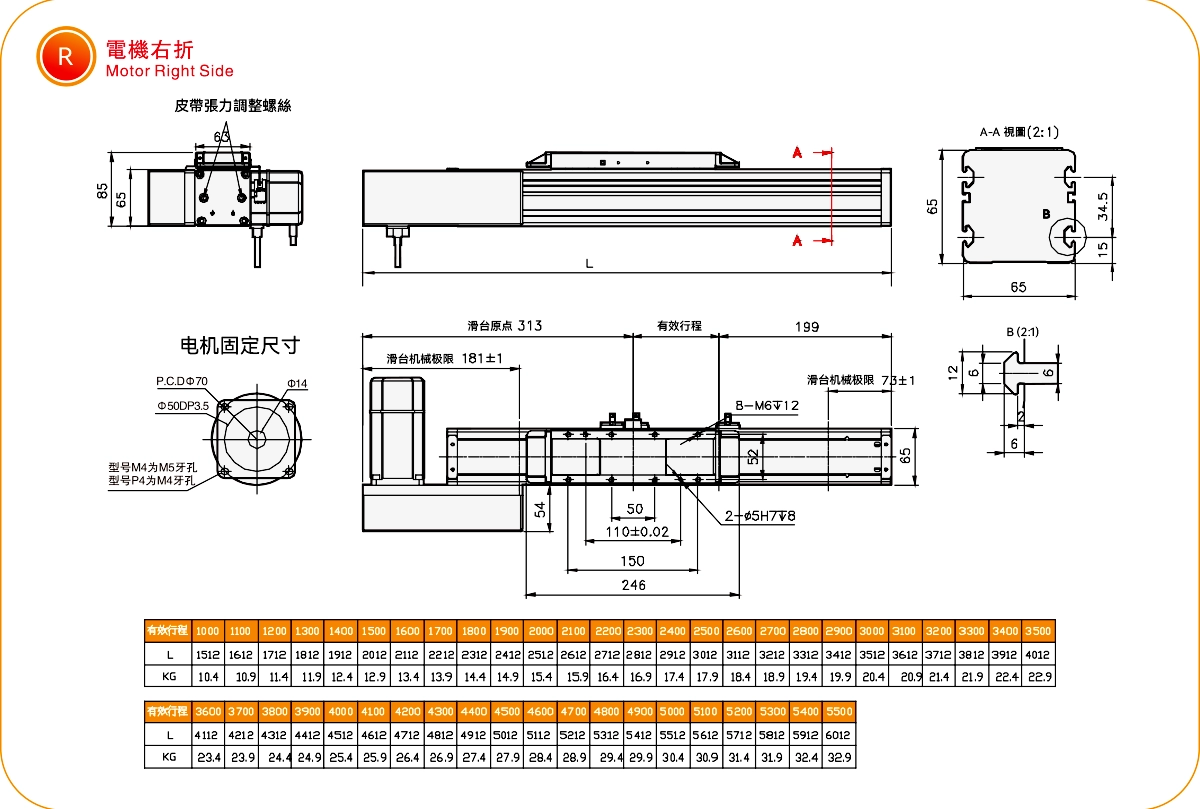

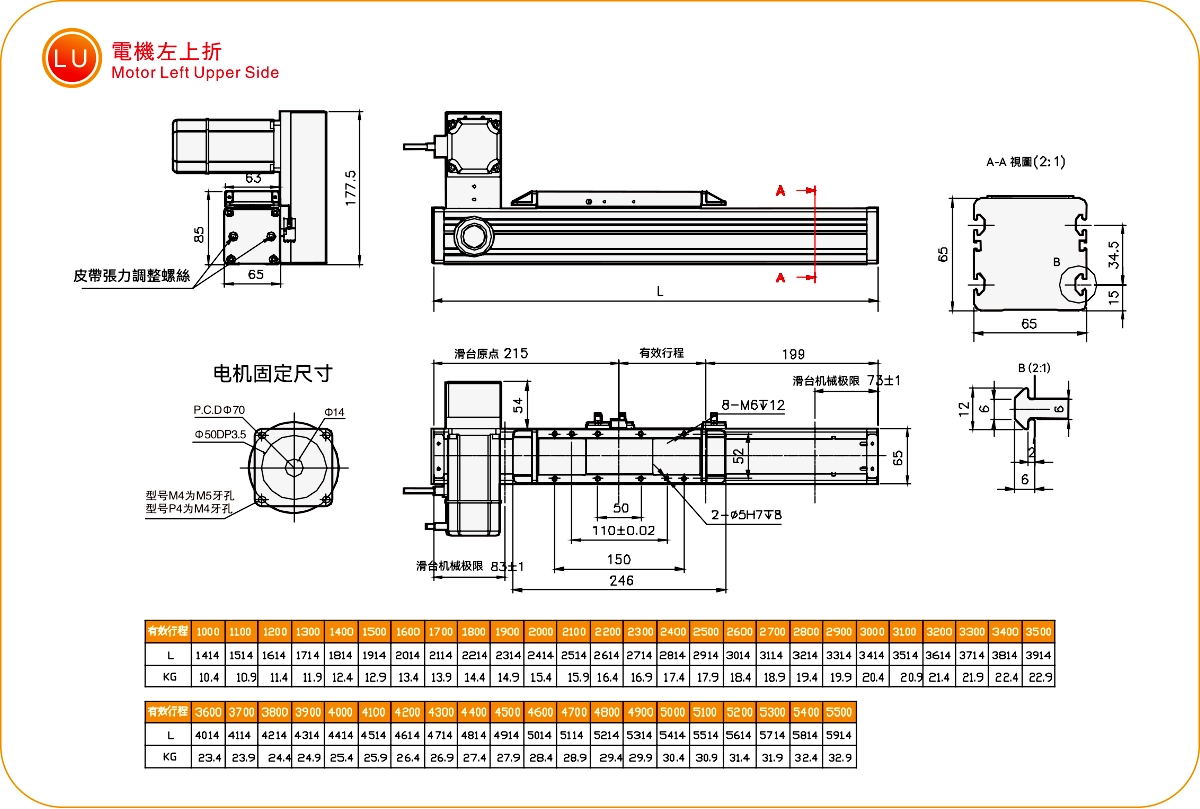

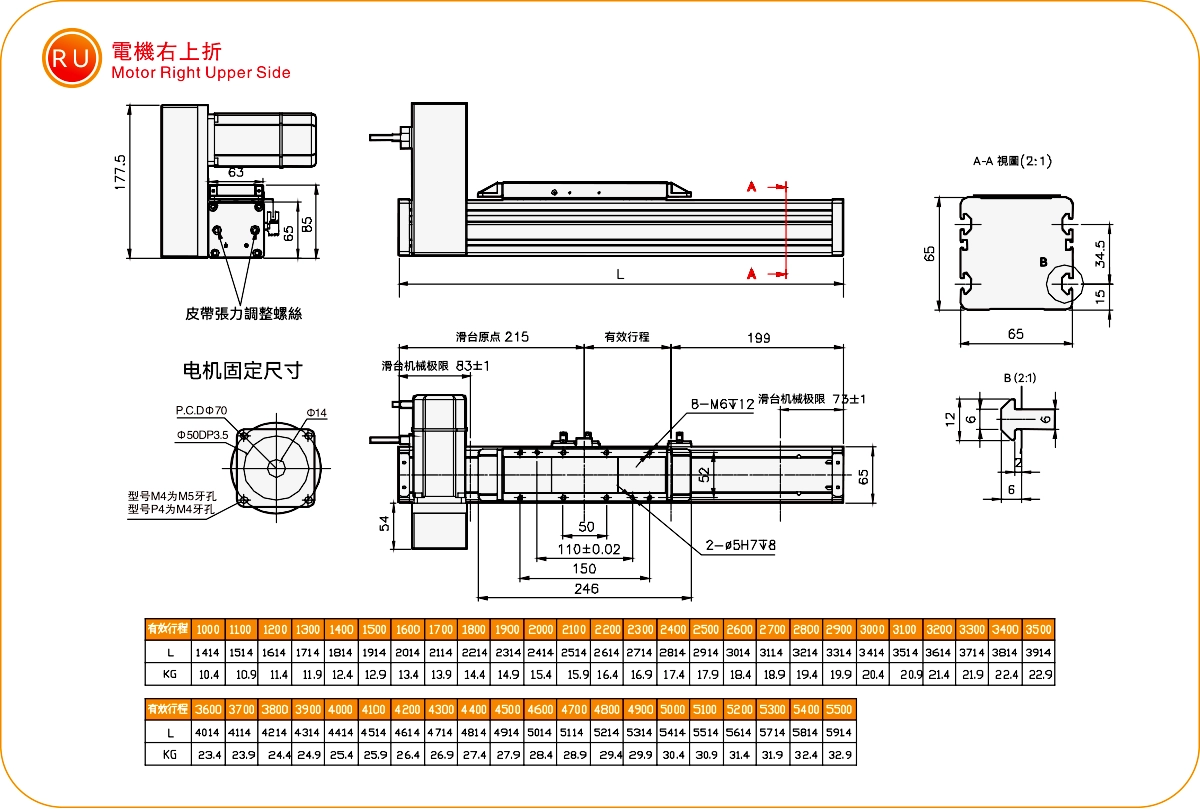

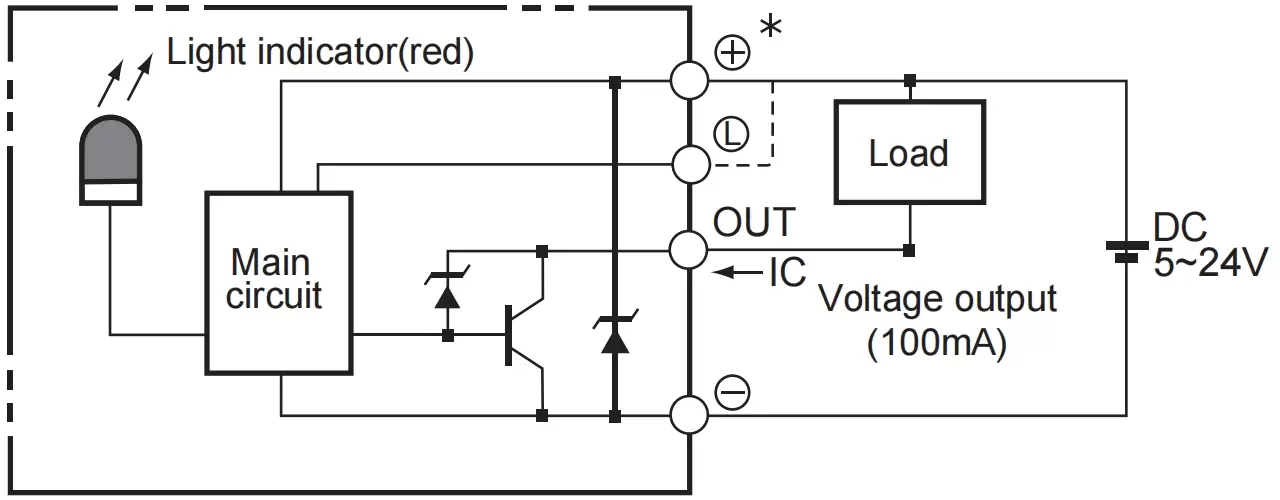

| 原点センサリミットセンサ | 外掛掛 | EE-SX672(NPN) | ||||

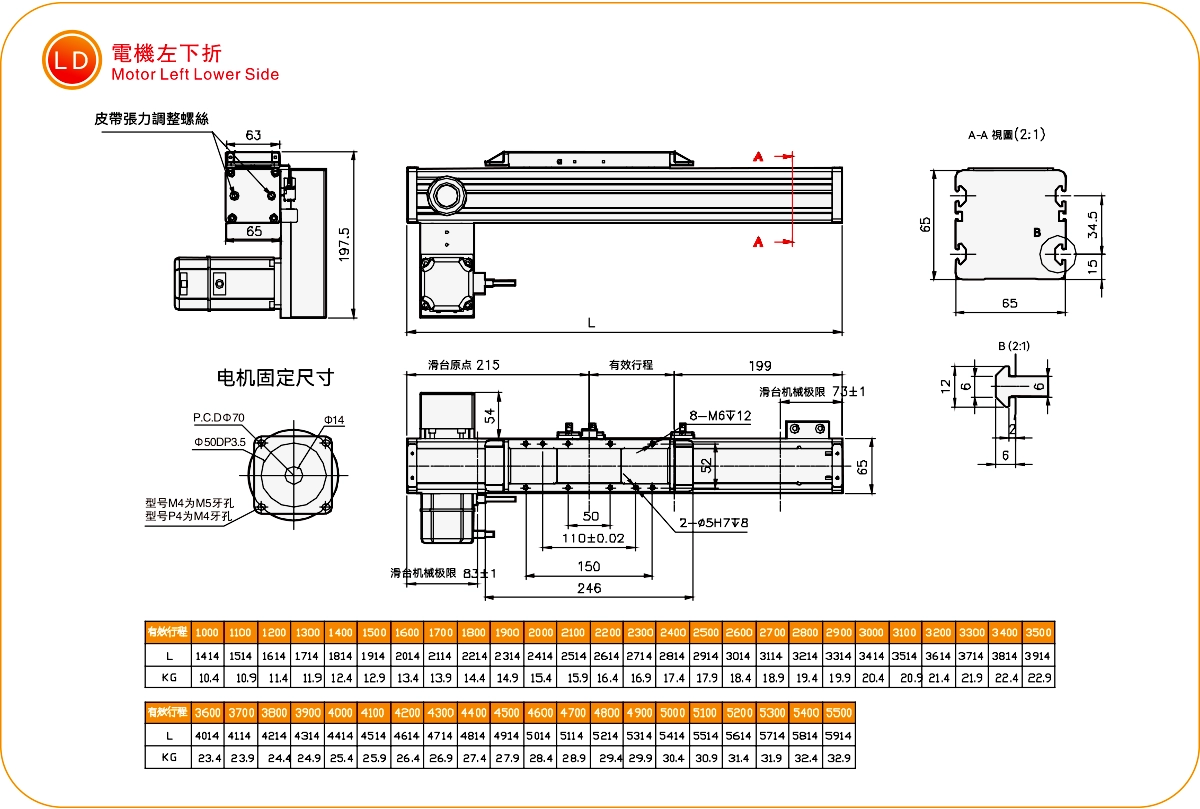

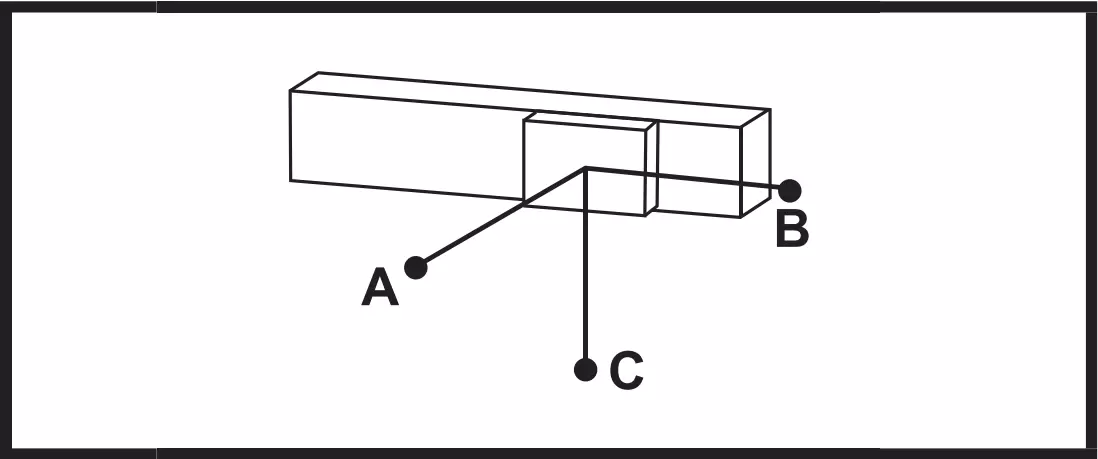

| 水平使用時 | A | B | C | |
| 3∶1 | 10kg | 950 | 250 | 42 |
| 20kg | 420 | 105 | 18 | |
| 30kg | 250 | 55 | 10 | |
| 5∶1 | 25kg | 950 | 140 | 24 |
| 35kg | 625 | 90 | 15 | |
| 45kg | 450 | 55 | 10 | |
| 7∶1 | 28kg | 1300 | 145 | 25 |
| 40kg | 850 | 90 | 15 | |
| 55kg | 550 | 50 | 10 | |
| 10∶1 | 30kg | 1850 | 145 | 25 |
| 45kg | 1250 | 90 | 15 | |
| 60kg | 800 | 50 | 10 | |
| 壁面取付使用時 | A | B | C | |
| 3∶1 | 10kg | 42 | 250 | 950 |
| 20kg | 19 | 110 | 450 | |
| 30kg | 10 | 60 | 260 | |
| 5∶1 | 25kg | 25 | 140 | 950 |
| 35kg | 15 | 90 | 600 | |
| 45kg | 10 | 60 | 450 | |
| 7∶1 | 28kg | 25 | 145 | 1300 |
| 40kg | 15 | 90 | 850 | |
| 55kg | 10 | 60 | 550 | |
| 10∶1 | 30kg | 25 | 140 | 1950 |
| 45kg | 15 | 90 | 1550 | |
| 60kg | 10 | 60 | 800 | |

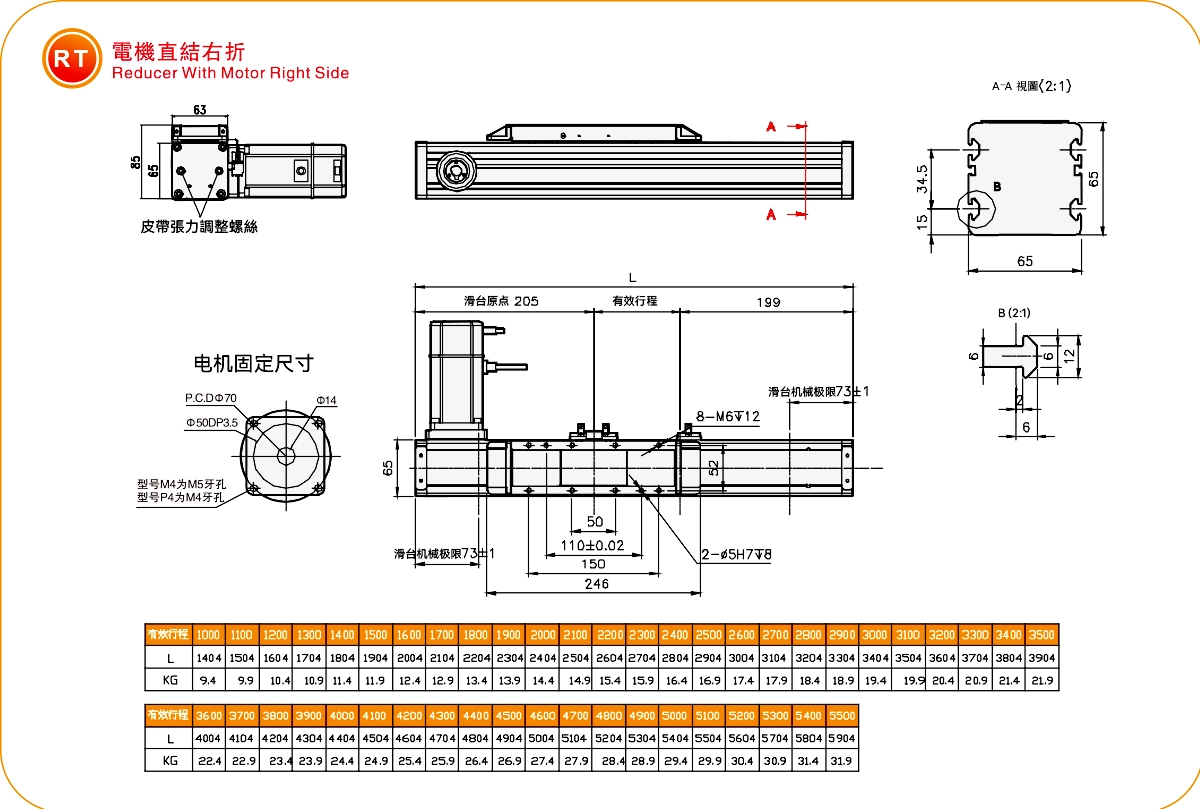

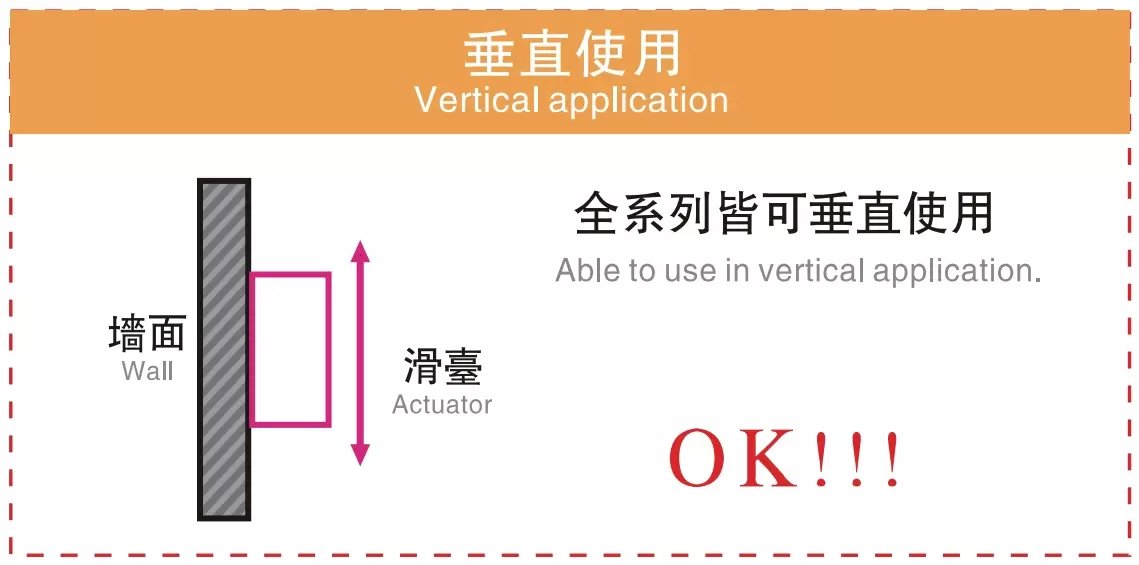

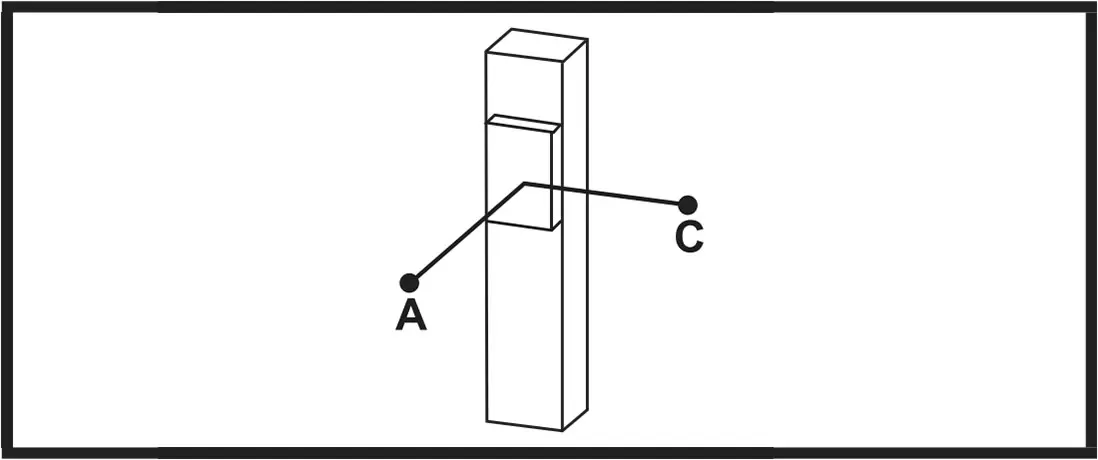

| 垂直使用時 | A | C | |
| 3∶1 | 3kg | 900 | 900 |
| 6kg | 450 | 450 | |
| 9kg | 300 | 300 | |
| 5∶1 | 5kg | 900 | 900 |
| 10kg | 450 | 450 | |
| 15kg | 300 | 300 | |
| 7∶1 | 6kg | 900 | 900 |
| 12kg | 450 | 450 | |
| 16kg | 300 | 300 | |
| 10∶1 | 6kg | 900 | 900 |
| 13kg | 450 | 450 | |
| 17kg | 330 | 330 | |

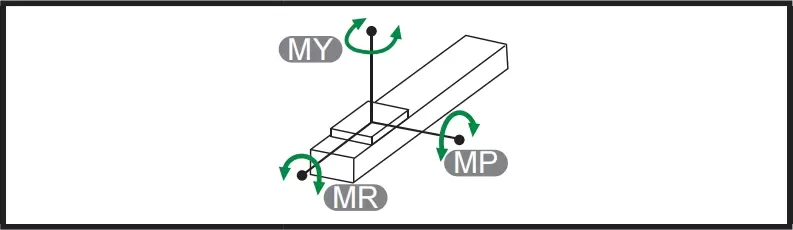

| MY | 337.9 |
| MP | 337.9 |
| MR | 58.6 |
| 使用環境 | 伝動方式 | 品番 | 減速機構 | 出力容量 (w) | 本体幅(mm) | 繰返し位置決め精度 (mm) | ベルト仕様 | 最大可搬質量(kg) | 最高速度 (mm/s) ※1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ベルト本体幅(mm) | リード(mm) | 水平 | 垂直 | ||||||||
| 一般環境 | タイミングベルト | MKR40 | はい | 100W | 40 | ±0.1 | 15 | 90 | 8 | 2 | 4500 |
| MKR65 | はい | 400W | 65 | ±0.1 | 30 | 130 | 60 | 17 | 5000 | ||
| MKR80 | はい | 750W | 80 | ±0.1 | 35 | 200 | 100 | 24 | 5000 | ||
| MKR110 | はい | 750W/1000 | 110 | ±0.1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | はい | 400W | 65 | ±0.1 | 30 | 110 | 25 | 6 | 5000 | ||
