GSDシリーズ

仕様:

モーター:

旅行 mm:

軽量で長寿命

本体幅：60～200mm

繰り返し精度：±0.005/0.01mm

水平荷重：50kg

垂直荷重：20kg

最高速度：250mm/秒

移動範囲：50～1050mm

モーターの加速と減速を0.2秒に設定してください。

標準仕様は、逆さ吊りクレーンの使用には適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配送期間：7～10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

4列ボール設計 - 精度向上

隙間がなく、「円弧溝」に軽快かつスムーズに移動できるため、長期間にわたり高精度を維持しやすい。
内部スライダーは4方向すべてで同じ定格荷重を実現し、どの方向にも使用可能。
高剛性、高精度、低摩擦、高速動作時の耐荷重性能、長寿命。

よりコンパクトな構造

従来製品と比較して、製品サイズが小型化されています。機器への組み込みが容易になり、機器自体の小型化にも貢献します。

長旅

最大移動範囲3000mm、最大速度2200mm/sの4柱ボールねじ式埋め込みスライドテーブル。

垂直に設置可能

全シリーズとも垂直設置が可能です。

メンテナンスが簡単で、コストも非常に低い。

シリーズ全体を通して、カバーを取り外すことなく外部から潤滑油を塗布できます。特殊なスチールベルト構造設計を採用した自己潤滑式オイル貯蔵システムを搭載しています。

豊富なスタイル - 数々のメリット

スチールベルトによる保護により、異物がスライドテーブルに直接落下するのを防ぎ、粉塵の発生を低減します。また、クリーンルーム環境での使用が可能で、様々なメーカーのモーターや設置方法に対応できます。

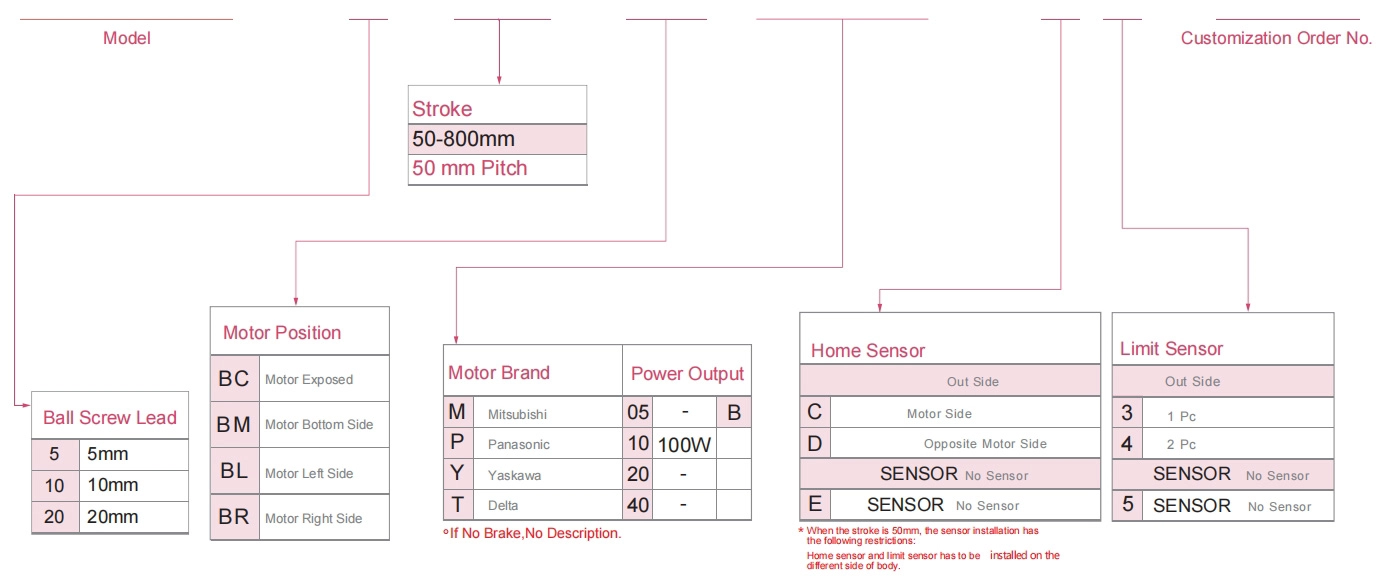

注文方法

GSD8 - L5-100 -BC-M40B - C4 -0001

仕様

仕様	再現性（mm）		±0.005/0.01
	ボールねじのリード（mm）		5	10	20
	最高速度（mm/秒）※1		250	500	1000
	最大積載量	水平方向（kg）	50	35	20
		垂直方向（kg）	20	10	5
	定格推力（N）		1388	694	347
	ストロークピッチ（mm）※2		100～1050mm/50mmピッチ
部品	ACサーボモーター出力（W）		400
	ボールねじの直径（mm）		C7Ø16
	高剛性リニアガイド（mm）		ボールねじアクチュエータ
	カップリング（mm）		10×14
	ホームセンサー	外	EE-SX672(NPN)
		内蔵	EE-SX674(NPN)

センサー配置

※1 加減速値は0.2秒に設定されています。

※2 ストロークが600mmを超えると、ボールねじの振れが発生します。この場合は、動作速度を落とすことをお勧めします。詳細はP85を参照してください。

許容される張り出し

（単位：mm）

水平設置		A	B	C
リード5	20kg	450	192	260
	35kg	250	84	184
	55kg	150	60	87
リード10	15kg	450	165	320
	30kg	250	75	162
	35kg	150	66	140
リード20	10kg	450	260	350
	15kg	250	150	237
	20kg	150	90	180

（単位：mm）

壁面設置		A	B	C
リード5	20kg	260	110	300
	35kg	160	65	200
	55kg	85	45	150
リード10	15kg	350	120	400
	25kg	180	90	200
	35kg	120	70	100
リード20	10kg	260	200	300
	15kg	200	120	250
	20kg	150	100	200

（単位：mm）

垂直設置		A	C
リード5	5kg	500	500
	10kg	250	250
	20kg	120	120
リード10	5kg	450	450
	10kg	220	220
	-	-	-
リード20	2.5kg	720	720
	5kg	360	360
	-	-	-

静的荷重モーメント

（単位：Nm）

私の	323
国会議員	323
氏	579

※グラフ中のトルク値は重心位置を示しています。

※本製品を規定の条件下で使用した場合、動作寿命は10,000kmです。

※このデータは天井取り付け時の逆向き使用を想定したものではありません。天井取り付け時の逆向き使用をご希望の場合は、詳細についてお問い合わせください。

電動アクチュエータの仕様索引

使用場所		駆動モード		モデル仕様		モーター出力（w）		幅（mm）		体の高さ（mm）		再現性（mm）		ボールねじ仕様		最大積載量（kg）		最高速度 (mm/s) *1
														外径（mm）	リード(mm)	水平	垂直
														外径（mm）	リード(mm)	水平	垂直
標準		ボールねじ		GSD6		100W		60		50		±0.005/0.01		12	5	30	15	250
															5	30	15	250
															10	18	7	500
															10	18	7	500
															20	12	3	1000
															20	12	3	1000
				GSD8		400W		80		68		±0.005/0.01		16	5	50	20	250
															5	50	20	250
															10	35	10	500
															10	35	10	500
															20	20	5	1000
															20	20	5	1000
				GSD10		400W		100		70		±0.005/0.01		16	5	60	22	250
															5	60	22	250
															10	45	16	500
															10	45	16	500
															20	30	7	1000
															20	30	7	1000
															32	20	5	1600
															32	20	5	1600
				GSD14		400W		135		80		±0.005/0.01		16	5	110	33	250
															5	110	33	250
															10	88	22	500
															10	88	22	500
															20	40	10	1000
															20	40	10	1000
															32	30	8	1600
															32	30	8	1600
				GSD17		750W		168		88		±0.005/0.01		20	5	120	50	250
															5	120	50	250
															10	110	40	500
															10	110	40	500
															20	75	25	1000
															20	75	25	1000
															40	35	10	2000
															40	35	10	2000
				GSD20		750W		200		102		±0.005/0.01		25	5	150	55	250
															5	150	55	250
															10	140	45	500
															10	140	45	500
															25	95	20	1250
															25	95	20	1250
														20	40	43	12	2000
														20	40	43	12	2000

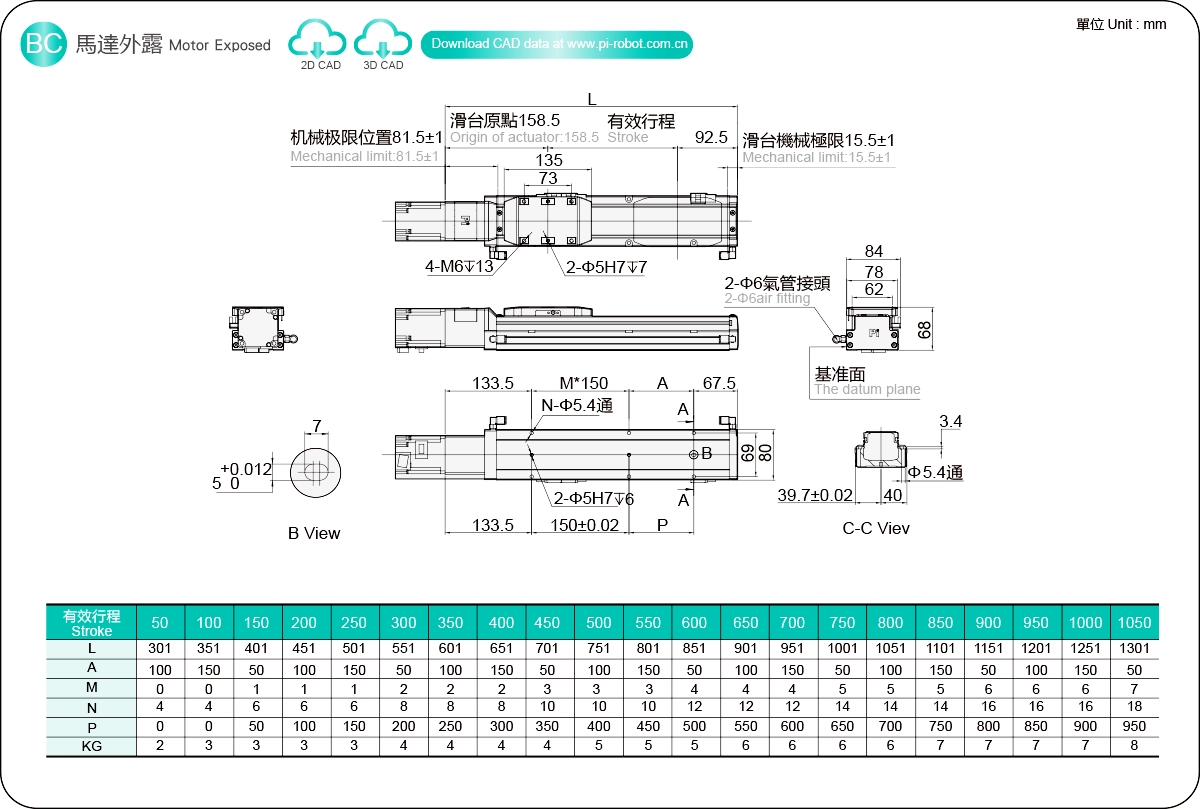

モーター露出面／モーター底面

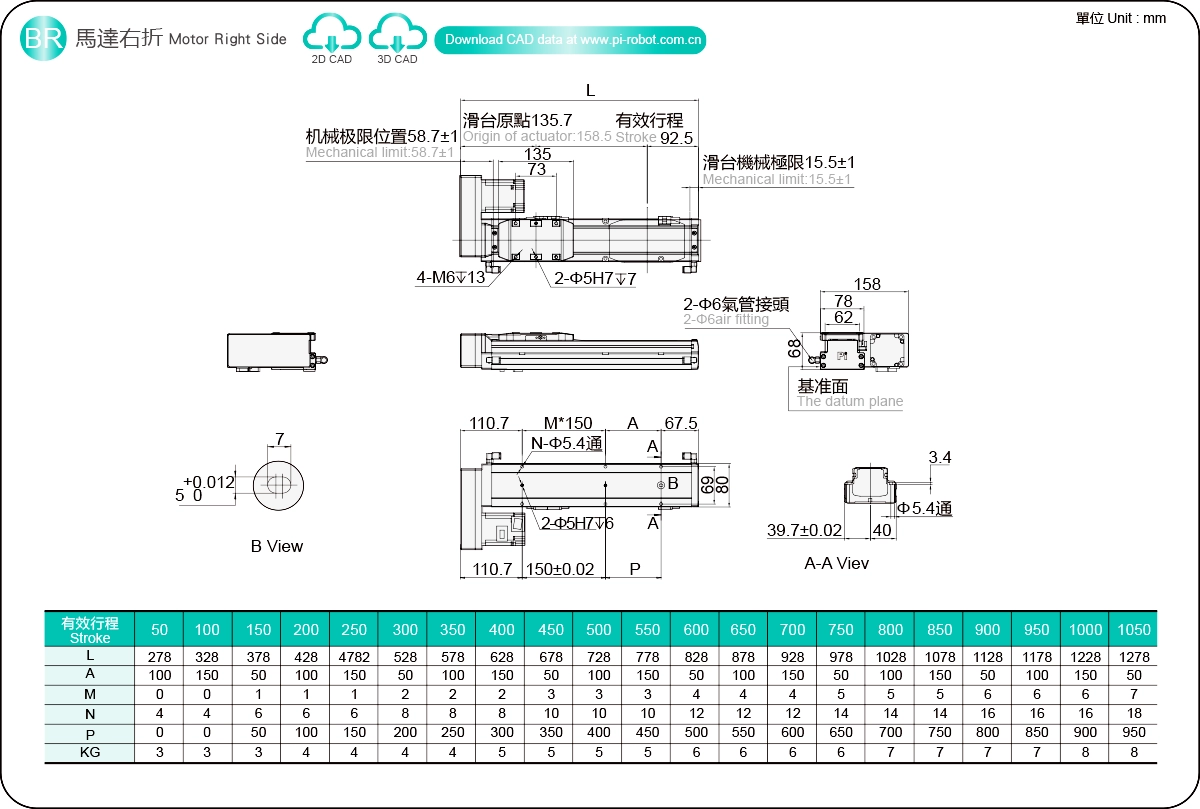

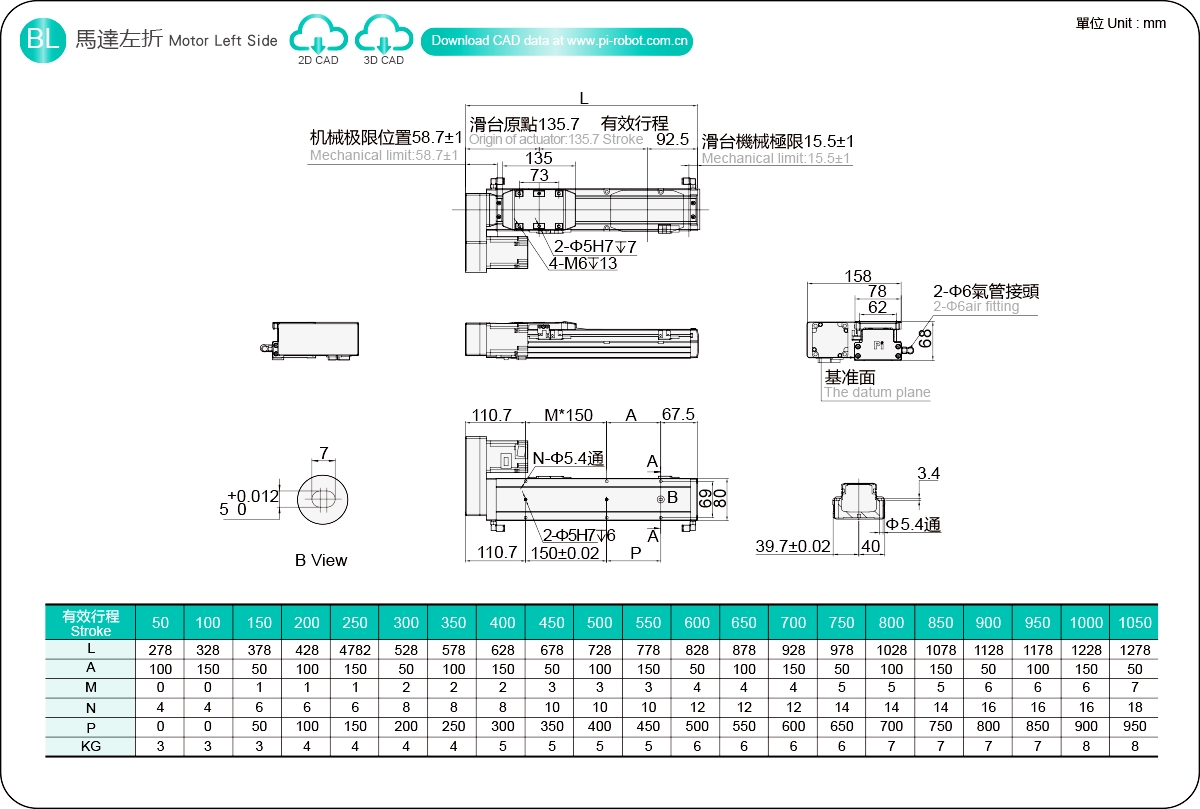

モーター左側 / モーター右側
