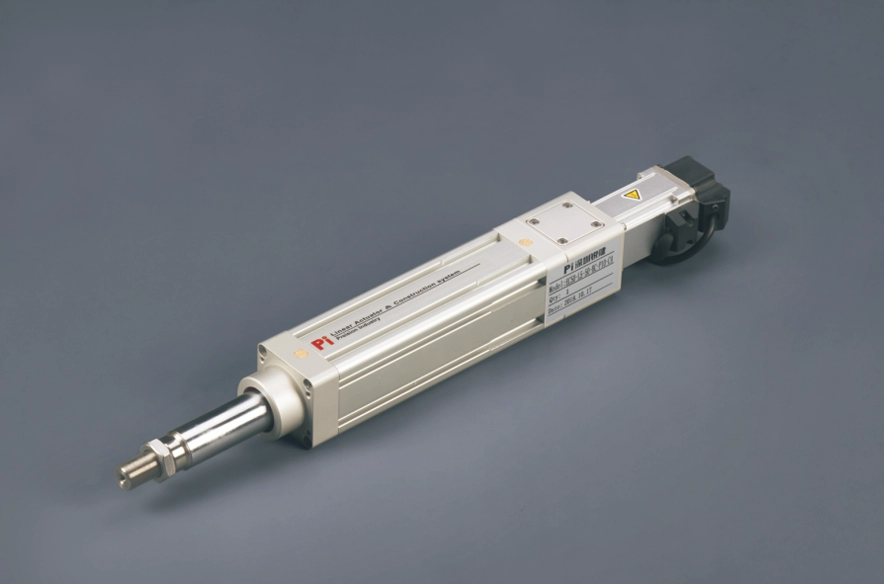

軽量かつ長寿命

繰返し位置決め精度：±0.01mm

水平荷重：30kg

垂直荷重：12kg

最高速度：500mm/s

移動範囲：50-500mm

モーターの加減速度を0.2sに設定します。

逆クレーンの使用には一般環境仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。

納期: 7-10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

追加出力軸ガイドロッド

出力軸には外掛掛部ガイドロッドを採用し、たわみを軽減します。
出力軸外掛掛形寸法はお客様のニーズに合わせてカスタマイズ可能です。
本体には固定式のオイルフィラープレートが付いているため、メンテナンス時の取り外掛掛しや注油が簡単に行え、時間の節約と利便性を実現します。
本体には全面溝を設け、四面固定が可能で様々な器具の取り付け方向に対応します。

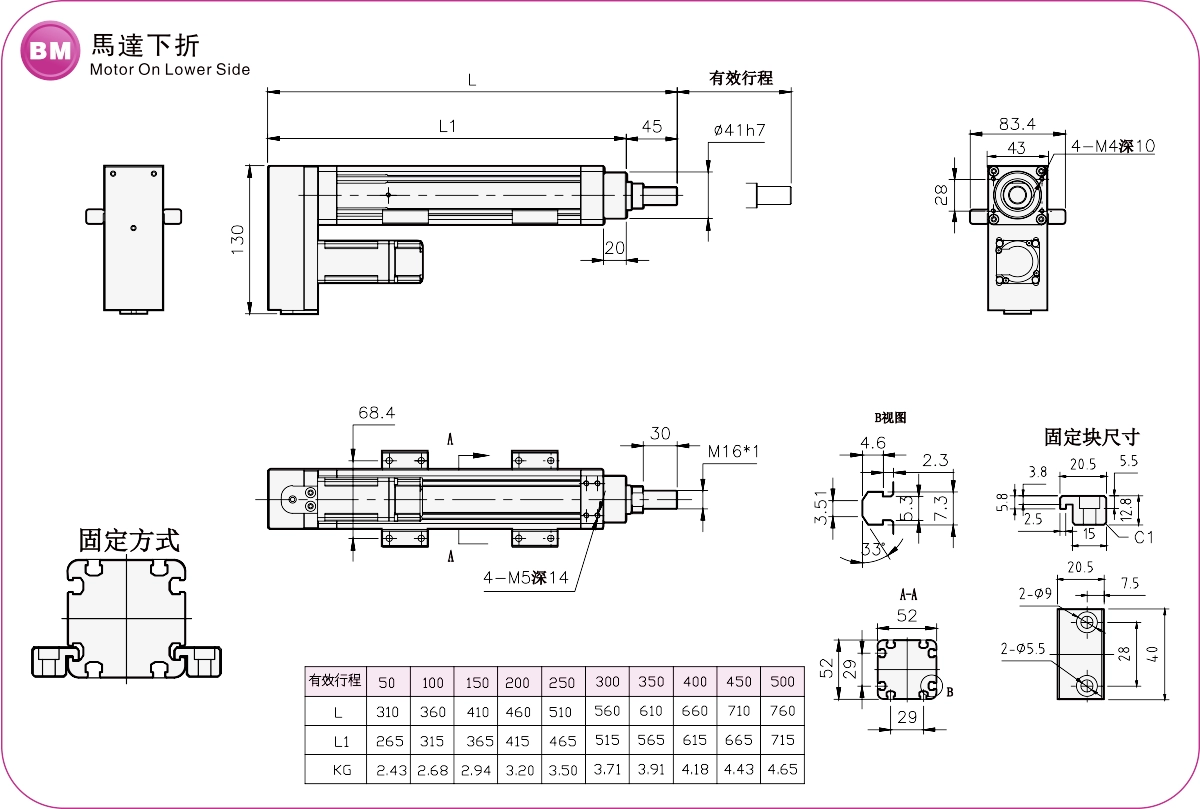

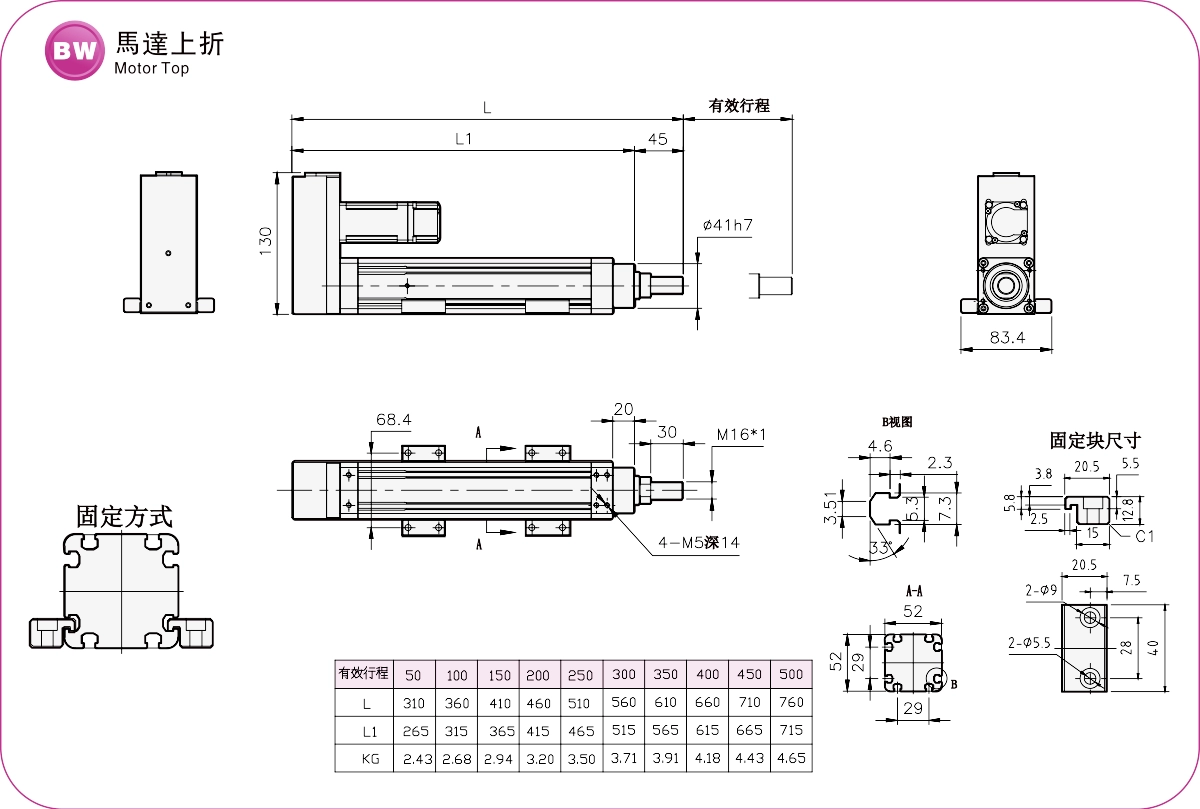

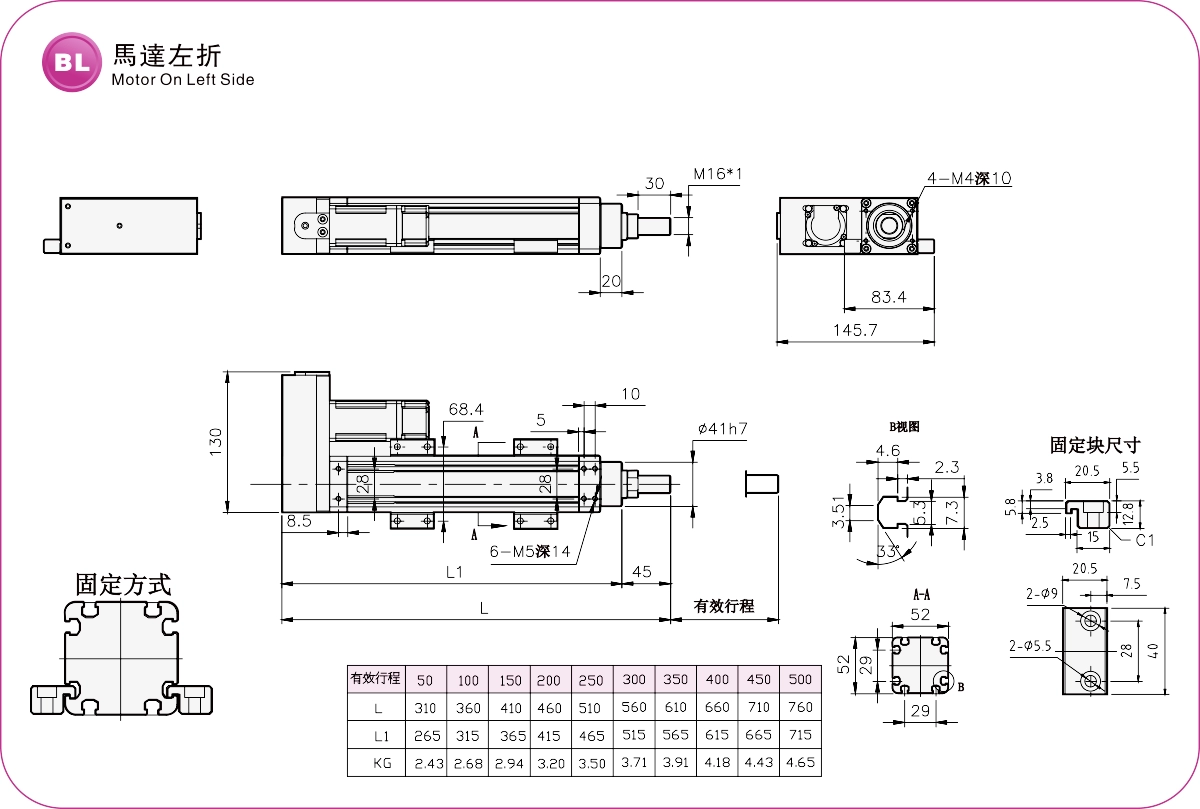

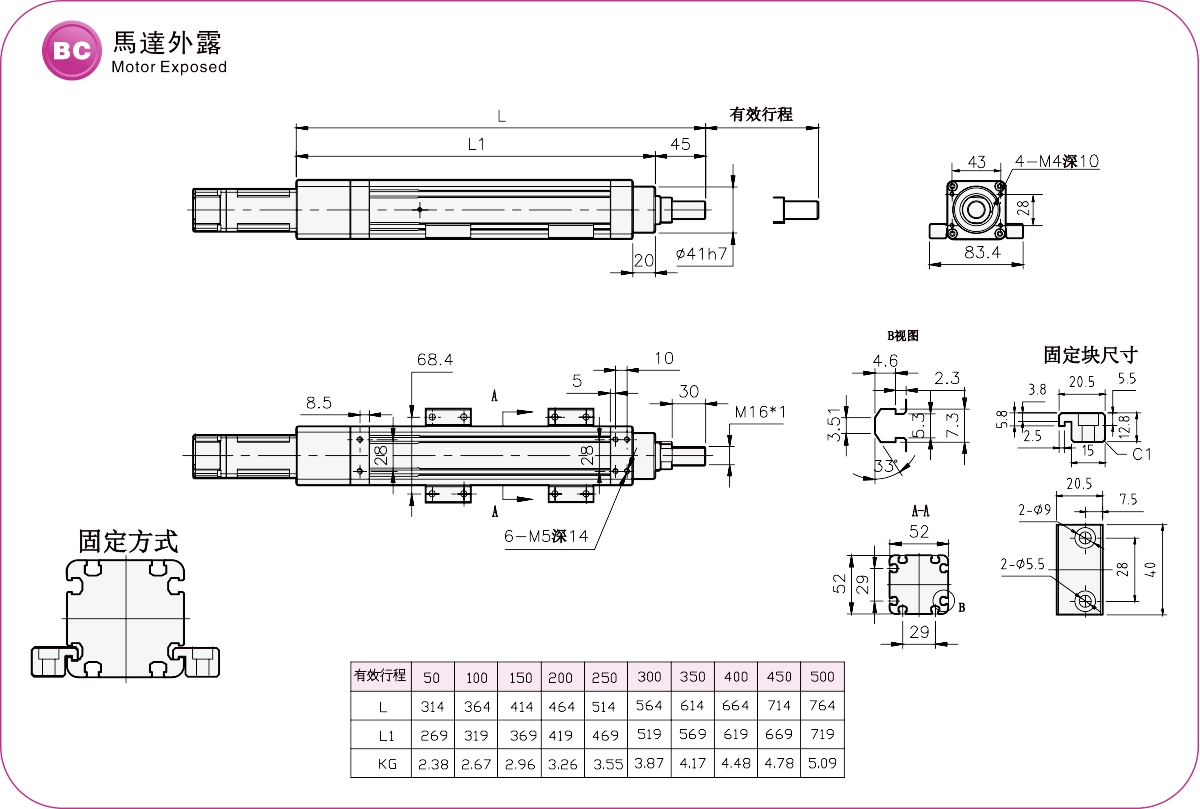

各種モーターの方向と仕様

モーターはダイレクトドライブまたはインバートドライブとして選択可能

ご注文方法

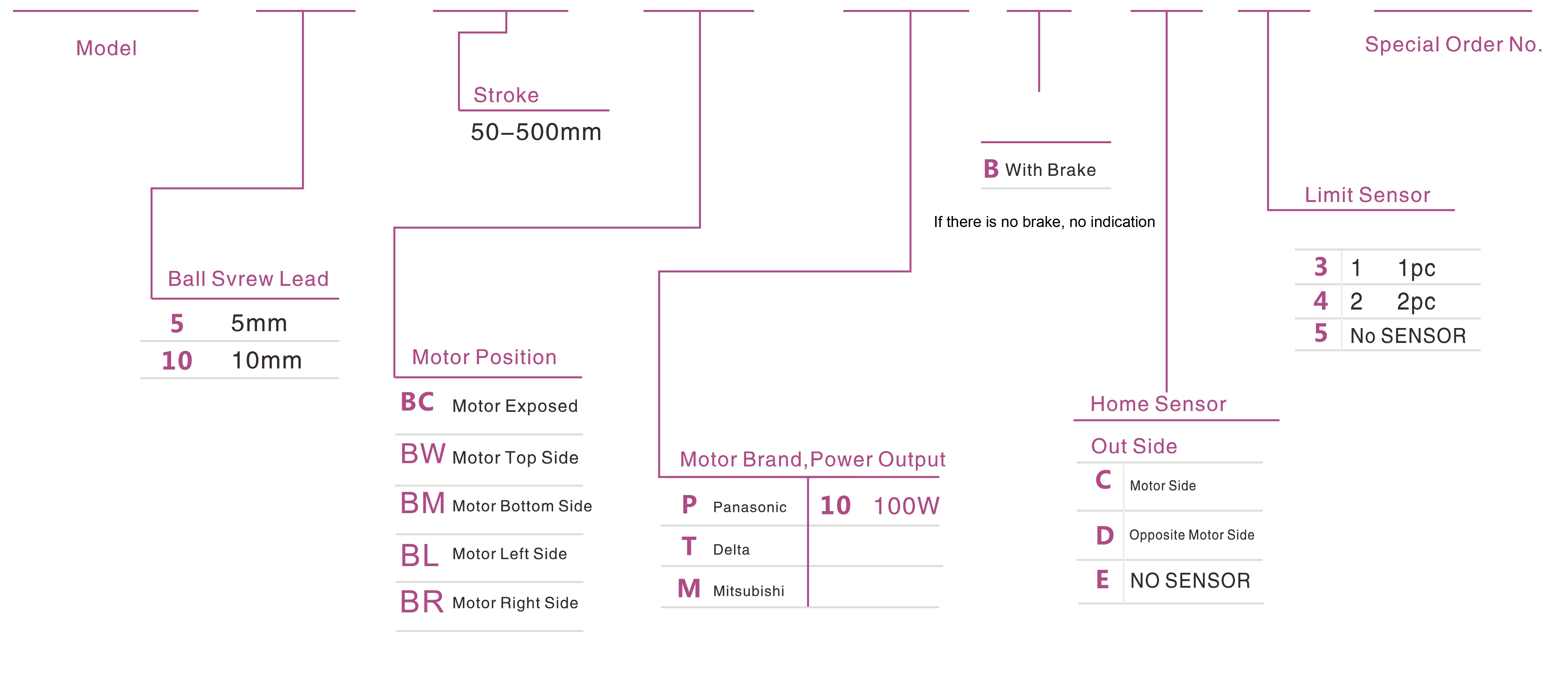

EC50 -L5 - 100 - BC -M10 B - C 4 -0001

仕様

スペック	繰返し位置決め精度(mm)		±0.01
	リード(mm)		5	10
	最高速度(mm/s)		250	500
	最大可搬質量	水平(kg)	30	15
		垂直(kg)	12	5
	定格推力(N)		341	170
	ストローク(mm)		50～500mm/50ピッチ
	AC サーボモータ容量(w)		100W
部品	ボールねじ仕様 (C7 級 )(mm)		C7Ø12
	カップリング(mm)		8X8
	原点センサリミットセンサ	外掛掛	CS-6T

センサーレイアウト

ロッドの回り止め精度

電動アクチュエータのスペックインデックス

使用環境	伝動方式	品番	出力容量(w)	本体幅(mm)	繰返し位置決め精度(mm)	ボールねじ仕様 (C7 級 )		最大可搬質量(kg)		最高速度 (mm/s) ※1
使用環境	伝動方式	品番	出力容量(w)	本体幅(mm)	繰返し位置決め精度(mm)	ねじ径(mm)	リード(mm)	水平	垂直	最高速度 (mm/s) ※1
一般環境環境	ボールねじ	EC50	100W	52	±0.01	12	5	30	12	250
		EC50	100W	52	±0.01	12	10	15	5	500
		EC50L	100W	52	±0.01	12	5	50	15	250
		EC50L	100W	52	±0.01	12	10	30	8	500
		EC50T	100W	52	±0.01	12	5	50	15	250
		EC50T	100W	52	±0.01	12	10	30	8	500
		EC65	400W	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC65L	400W	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC65T	400W	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC80	700W	80	±0.01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC80T	700W	80	±0.01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
