繰返し位置 決め精度：±0.08mm
水平荷重：230kg
リード：230mm
最高速度：2300mm/s
ストローク：100-4600mm
モーターの加減速度を0.2sに設定します。
逆クレーンの使用には一般環境仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。
納期: 7-10日
| スペック | 繰返し位置 決め精度(mm) | ±0.08 | |
| リード(mm) | 230 | ||
| 最高速度(mm/s) | 2300 | ||
| 最大可搬質量 | 水平(kg) | 230 | |
| 垂直(kg) | - | ||
| 定格推力(N) | 960 | ||
| ストローク(mm) | 100～4600mm/50mmピッチ | ||
| 部品 | AC サーボモータ容量(W) | 1000W | |
| ベルト本体幅(mm) | 60 | ||
| ボールねじ仕様 (C7 級 )(mm) | W30 | ||
| 原点センサリミットセンサ | 外掛掛 | EE-SX672(NPN) | |
| 水平使用時 | A | B | C | |
| 1:5 | 120kg | 500 | 300 | 260 |
| 1:10 | 180kg | 600 | 270 | 332 |
| 1:20 | 230kg | 600 | 230 | 250 |
| 壁面取付使用時 | A | B | C |
| 110kg | 281 | 296 | 500 |
| 170kg | 259 | 267 | 700 |
| 220kg | 239 | 235 | 700 |
| MY | 4408 |
| MP | 4408 |
| MR | 3860 |
| 使用環境 | 伝動方式 | 品番 | 減速機構 | 出力容量 (w) | 本体幅(mm) | 繰返し位置決め精度 (mm) | ベルト仕様 | 最大可搬質量(kg) | 最高速度 (mm/s) ※1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ベルト本体幅(mm) | リード(mm) | 水平 | 垂直 | ||||||||
| 一般環境 | ベルト | RMF14 | はい | 200W | 135 | ±0.04 | 22 | 40 | 25 | - | 2000 |
| RMF17 | はい | 400W | 170 | ±0.04 | 30 | 40 | 45 | - | 2000 | ||
| RMF22 | はい | 750W | 220 | ±0.04 | 50 | 40 | 85 | - | 2000 | ||
| RMF28R | いいえ | 1000W | 280 | ±0.08 | 60 | 230 | 230 | - | 2000 | ||
| RMF28RN | いいえ | 1000W | 280 | ±0.08 | 50 | 230 | 200 | - | 2000 | ||
※1最高速度はサーボモーターの最高回転数(3000)を基準としています。
※最高速度はステッピングモーターの最高回転数(500回転)を基準としています。

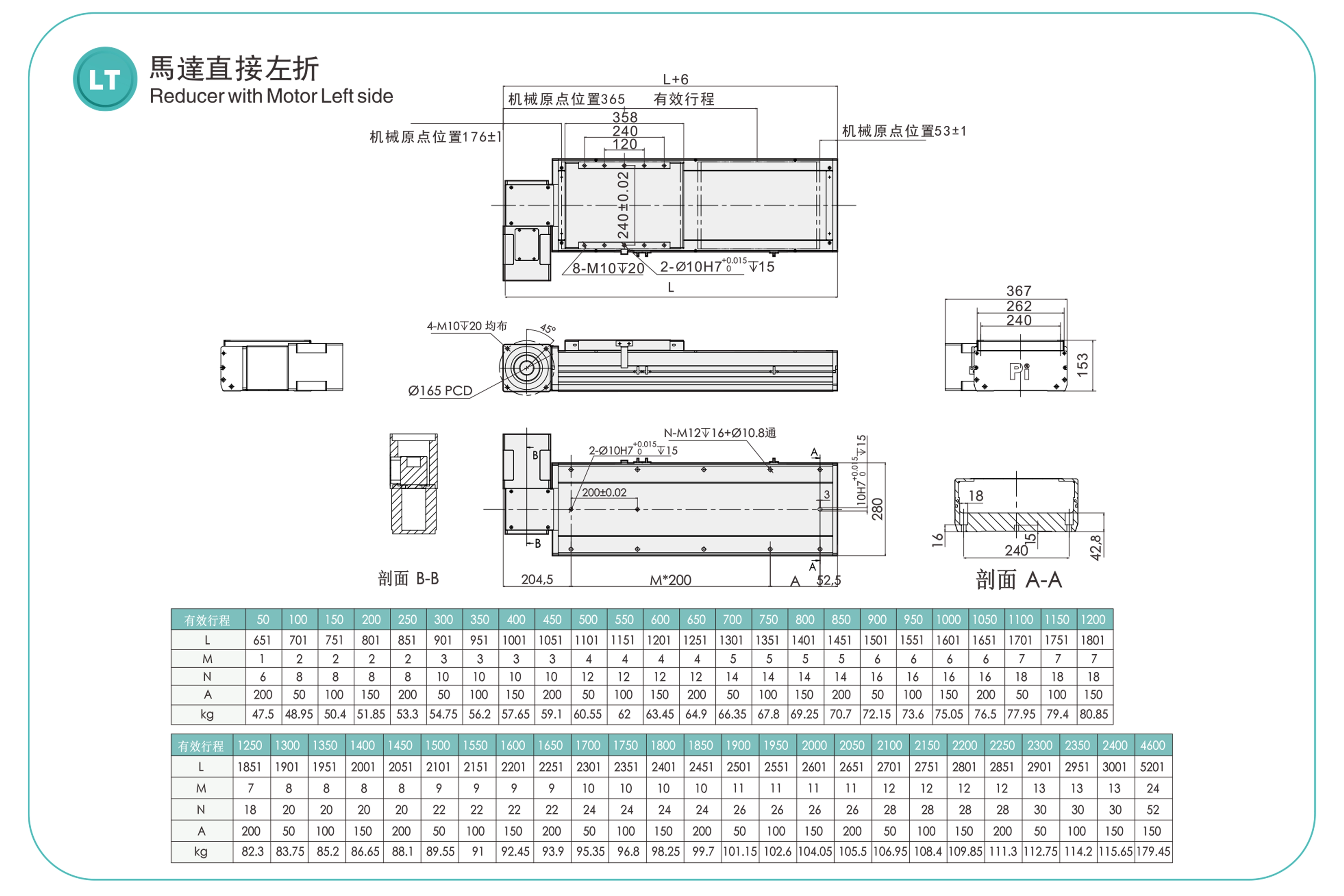

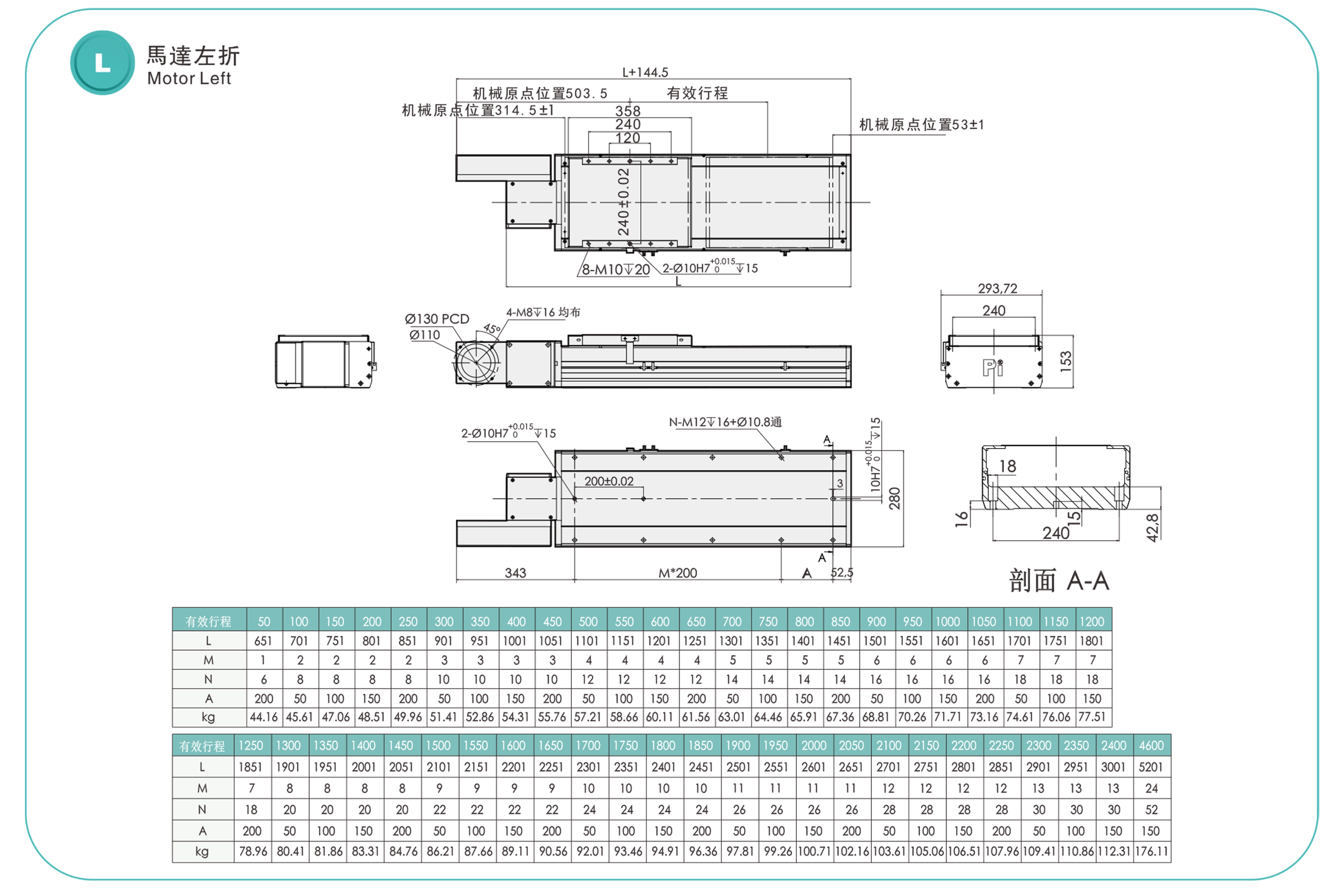

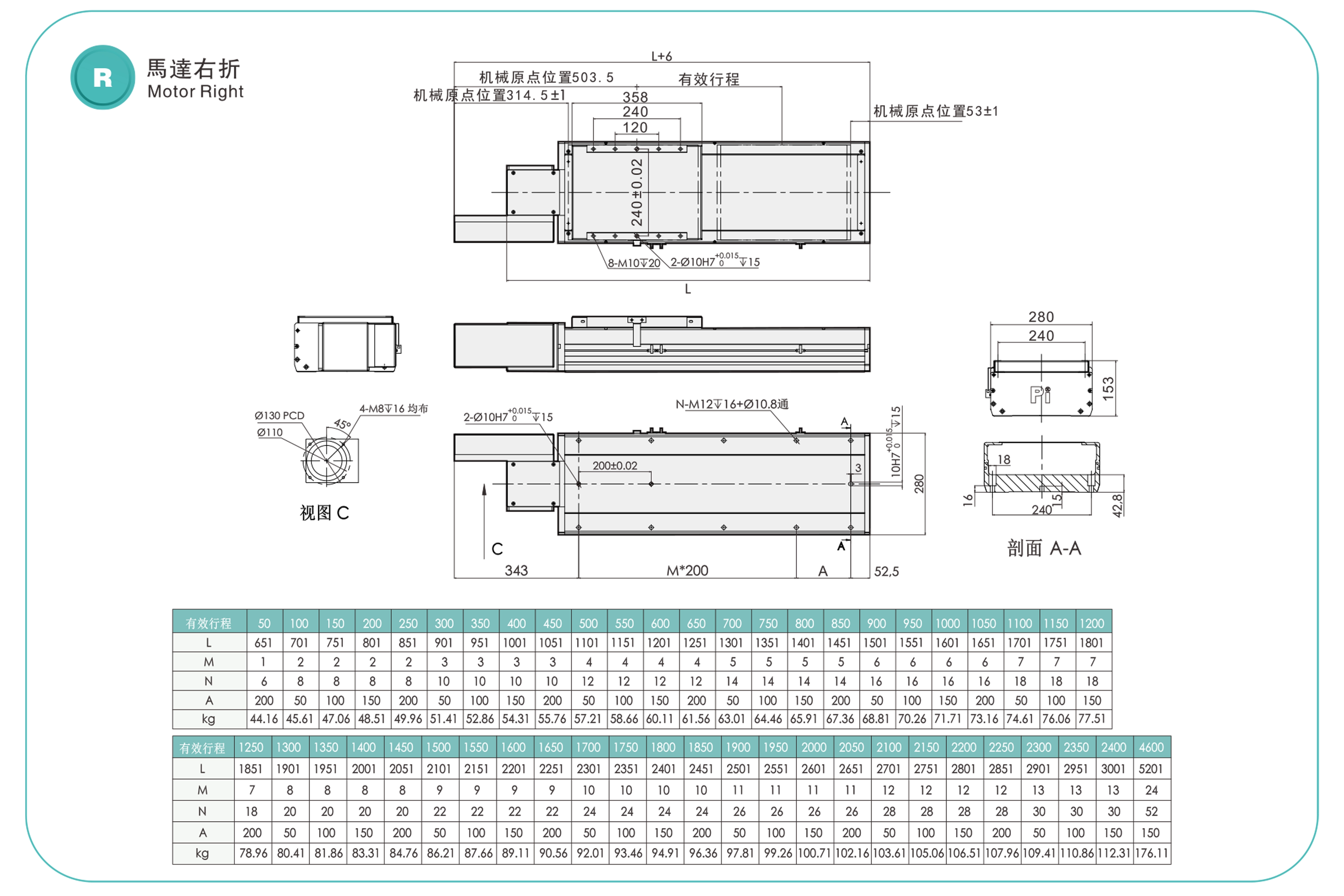

モーター左側 / モーター右側
