繰り返し精度：±0.04mm
水平荷重：25kg
芯：40mm
最高速度：2000mm/s
ストロークピッチ：100～3050mm
モーターの加速と減速を0.2秒に設定します。
逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。
配達時間：7～10日
| スペック | 繰り返し精度(mm) | ±0.04 | |
| リード（mm） | 40 | ||
| 最大速度（mm/s） | 2000 | ||
| 最大積載量 | 水平（kg） | 25 | |
| 垂直（kg） | - | ||
| 定格推力（N） | 100 | ||
| ストロークピッチ（mm） | 100～3050mm/50mmピッチ | ||
| 部品 | ACサーボモーター出力（W） | 200W | |
| ベルト幅（mm） | 22 | ||
| 高剛性リニアガイド(mm) | 幅15×高さ12.5 | ||
| ホームセンサー | 外 | EE-SX672(NPN) | |
| 水平設置 | あ | B | C |
| 10kg | 1794 | 688 | 538 |
| 20kg | 858 | 324 | 253 |
| 25kg | 670 | 251 | 197 |
| 壁への設置 | あ | B | C |
| 15kg | 348 | 446 | 1170 |
| 18kg | 285 | 365 | 961 |
| 25kg | 197 | 251 | 670 |
| 私の | 551 |
| 国会議員 | 552 |
| 氏 | 485 |
| 使用場所 | 駆動モード | モデル仕様 | 減速機構 | モーター出力 （わ） | 幅（mm） | 再現性 （ミリメートル） | ベルト仕様 | 最大積載量(kg) | 最高速度 （mm/秒）*1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ベルト幅(mm) | リード(mm) | 水平 | 垂直 | ||||||||
| 標準 | ベルト | RMF14 | はい | 200W | 135 | ±0.04 | 22 | 40 | 25 | - | 2000 |
| RMF17 | はい | 400W | 170 | ±0.04 | 30 | 40 | 45 | - | 2000 | ||
| RMF22 | はい | 750W | 220 | ±0.04 | 50 | 40 | 85 | - | 2000 | ||
| RMF28R | いいえ | 1000W | 280 | ±0.08 | 50 | 230 | 230 | - | 2000 | ||
| RMF28RN | いいえ | 1000W | 280 | ±0.08 | 50 | 230 | 200 | - | 2000 | ||
※1最高速度はサーボモーターの最大回転数（3000rpm）に基づきます。
※最高速度はステッピングモーターの最大回転数（500rpm）を基準とします。

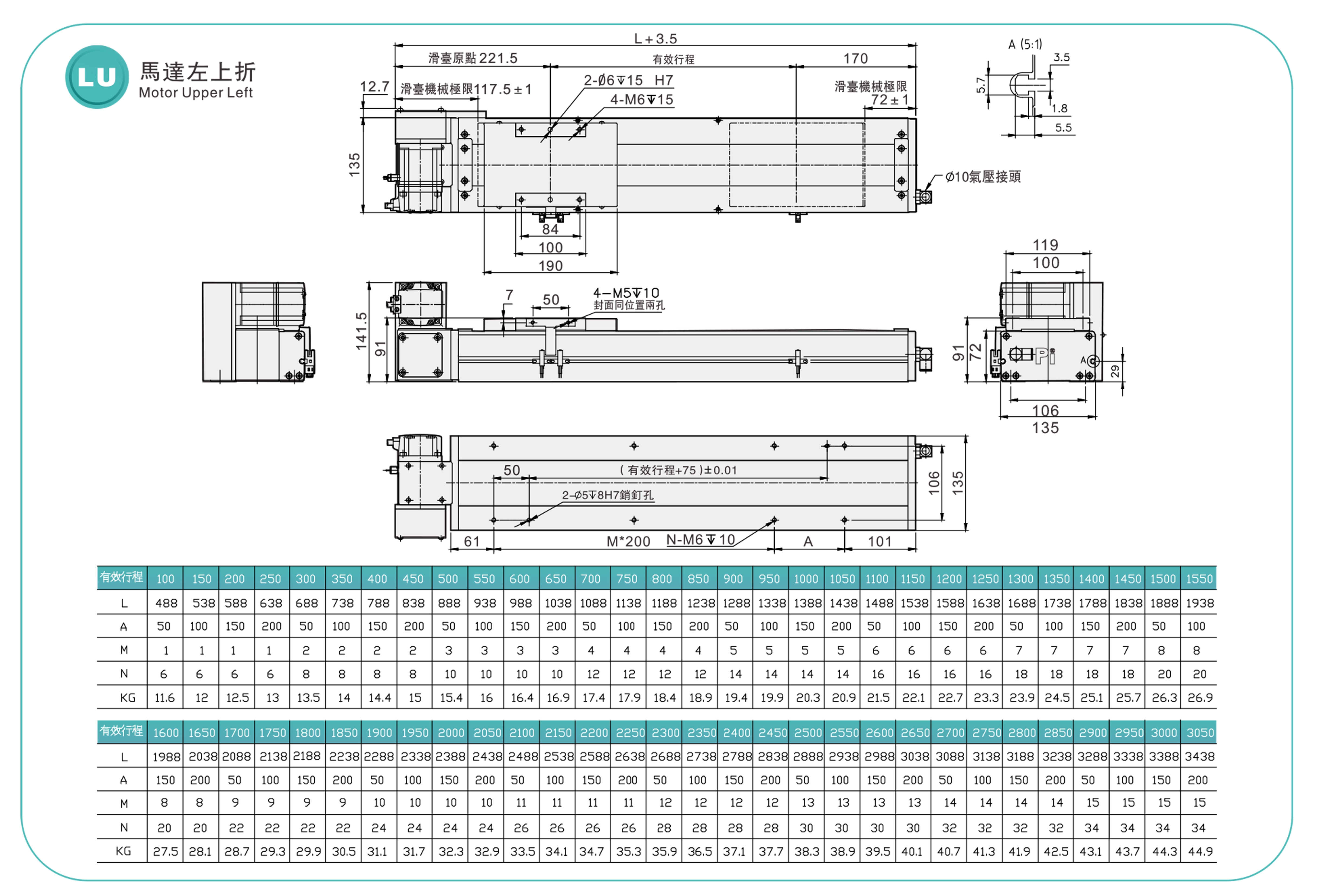

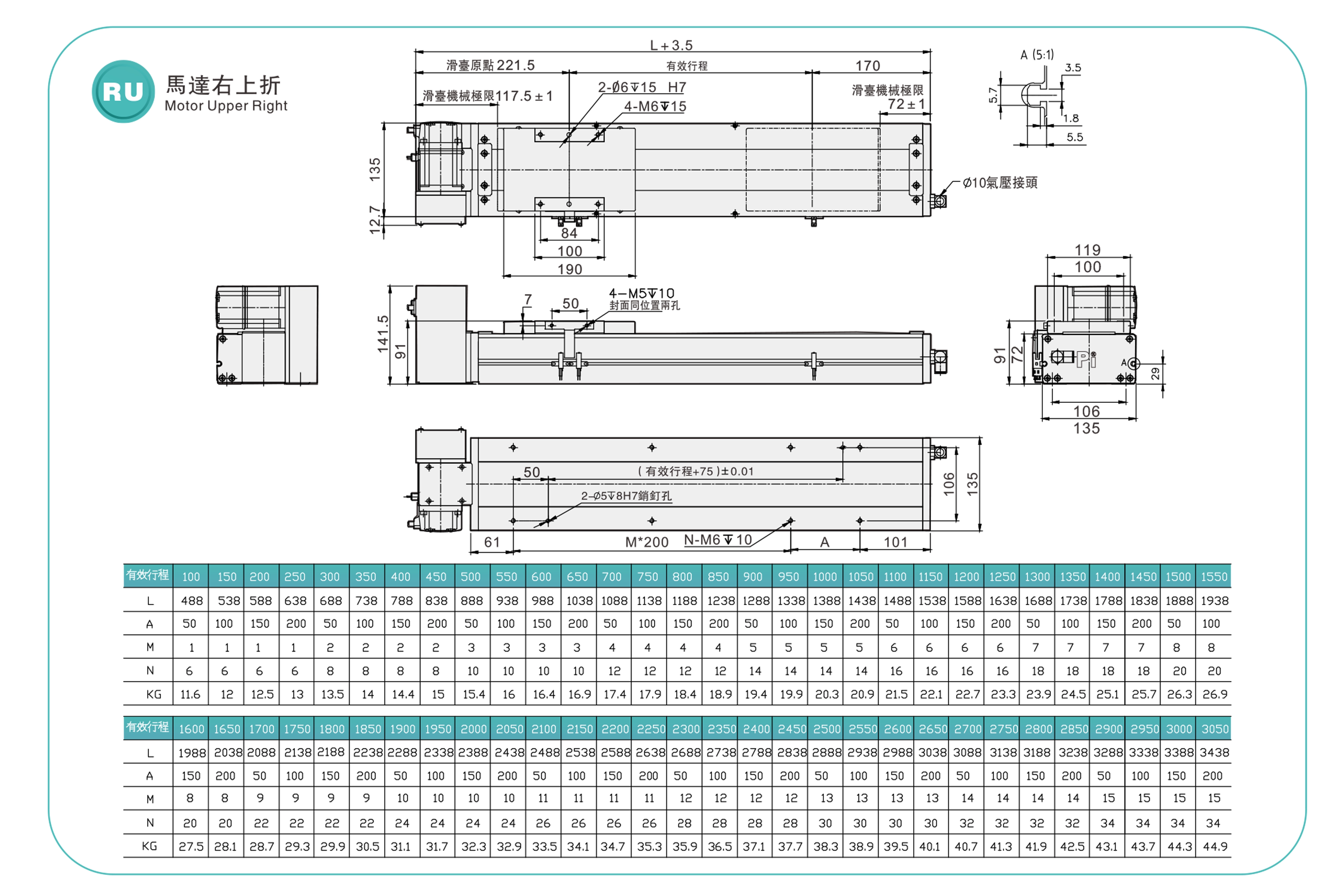

モーター左上 / モーター右上
