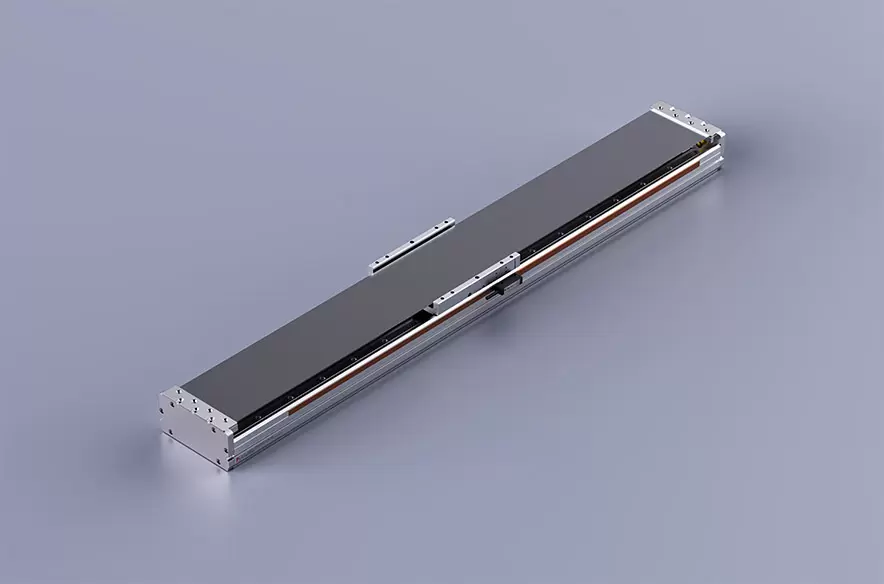

現在位置：ホーム > 製品 > リニアモーターアクチュエータ > LPDシリーズ > LPD20 > C3-1

LPDシリーズ

仕様:

モーター:

旅行 mm:

96～2880mm（96mmピッチ）

軽量で長寿命

ボディ幅：200mm

再現性：±0.003

P88-C3-S 荷重：897kg

P88-C6-P 荷重：1795kg

最高速度：2500mm/s

移動範囲：96-7500mm

PDF

3Dダウンロード

Cadenas3 ダウンロード

複数のドライバーを選定し、輸入した静音高精度スライドレールを採用

運転中の騒音を効果的に低減し、滑らかさ、寿命、潤滑効率を向上させます。高速、静粛性、低粉塵排出が求められるハイテク産業に最適です。

高剛性ボディ

一体型アルミ押し出し構造を採用し、要素分析を行うことで、最適な剛性と重量比の構造設計を実現しました。

磁気プレート特殊バックル設計

メリット：異物の落下を防ぎ、内部部品の損傷を防ぎます。メンテナンスが簡単で長寿命です。

光学定規読み取りヘッド

光学定規と磁気定規の弾性組み合わせ

注文方法

LPD20- C1 -S-96-M-10-P-C4-1-3-0001

仕様

ディレクトリ	ワイヤーサークル仕様	P88-C3-S	P88-C6-P
スペック	繰り返し精度(mm)	±0.003
	最大積載量(kg)	60	100
	最大速度（mm/s）	2500
	連続推力(N)	408	816
	最大推力(N)	897	1795
	連続電流(Ams)	3.3	6.8
	ピーク電流(Arms)	10.5	21
	力定数(N/Arms)	123.6	120
	インダクタンス(mH)	73.4	37.8
	抵抗（オーム）	12.6	6.3
	磁極距離(mm)	24

センサーレイアウト

規定の条件下で使用した場合の動作寿命は10,000kmです。

このデータは天吊り逆使用を想定したものではありません。天吊り逆使用をご希望の場合は、詳細についてお問い合わせください。

許容オーバーハング

（単位：mm）

水平設置		負荷	あ	B	C
負荷	P88-C3-S	30kg	350	190	370
		40kg	300	120	280
		50kg	250	90	220
		60kg	200	80	180
	P88-C6-P	70kg	350	100	250
		80kg	180	90	220
		90kg	150	80	200
		100kg	100	50	150

（単位：mm）

壁への設置		負荷	あ	B	C
負荷	P88-C3-S	30kg	370	190	350
		40kg	280	120	300
		50kg	220	90	250
		60kg	180	80	200
	P88-C6-P	70kg	250	100	350
		80kg	220	90	180
		90kg	200	80	150
		100kg	150	50	100

静的荷重モーメント

（単位：Nm）

私の	1355
国会議員	1355
氏	1210

※表中のトルク値は重心位置を示します。

※規定の条件下で使用した場合の動作寿命は10,000kmです。

※このデータは天吊り逆使用を想定したものではありません。天吊り逆使用をご希望の場合は、詳細につきましてはお問い合わせください。

速度と加速度の関係

P88-C3-S

速度(m/s) 加速度(G) 荷重(Kg)	1メートル/秒	1.5m/秒	2メートル/秒	2.5m/秒
30	2.1	1.9	1.1	0.5
40	1.7	1.3	0.8	0.4
50	1.4	1.1	0.6	0.3
60	1.2	0.9	0.5	0.2
70	1.1	0.8	0.4	0.2

P88-C6-P

速度(m/s) 加速度(G) 荷重(Kg)	1メートル/秒	1.5m/秒	2メートル/秒	2.5m/秒
60	2.2	2	1.1	0.6
70	1.9	1.7	0.9	0.5
80	1.7	1.3	0.8	0.4
90	1.6	1.2	0.7	0.4
100	1.4	1.1	0.6	0.3

電動アクチュエータのスペックインデックス

使用場所	駆動モード	モデル仕様	モーター仕様	ボディ幅(mm)	本体の高さ(mm)	繰り返し精度(mm)	連続推力(N)	最大推力(N)	lrms(A)	最大積載量(kg)	最高速度（mm/秒）*1
標準	リニアモーターロボット	LPD12	P40-C2-S	125	80	±0.003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0.003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0.003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0.003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0.003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0.003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0.003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0.003	816	1795	6.8	100

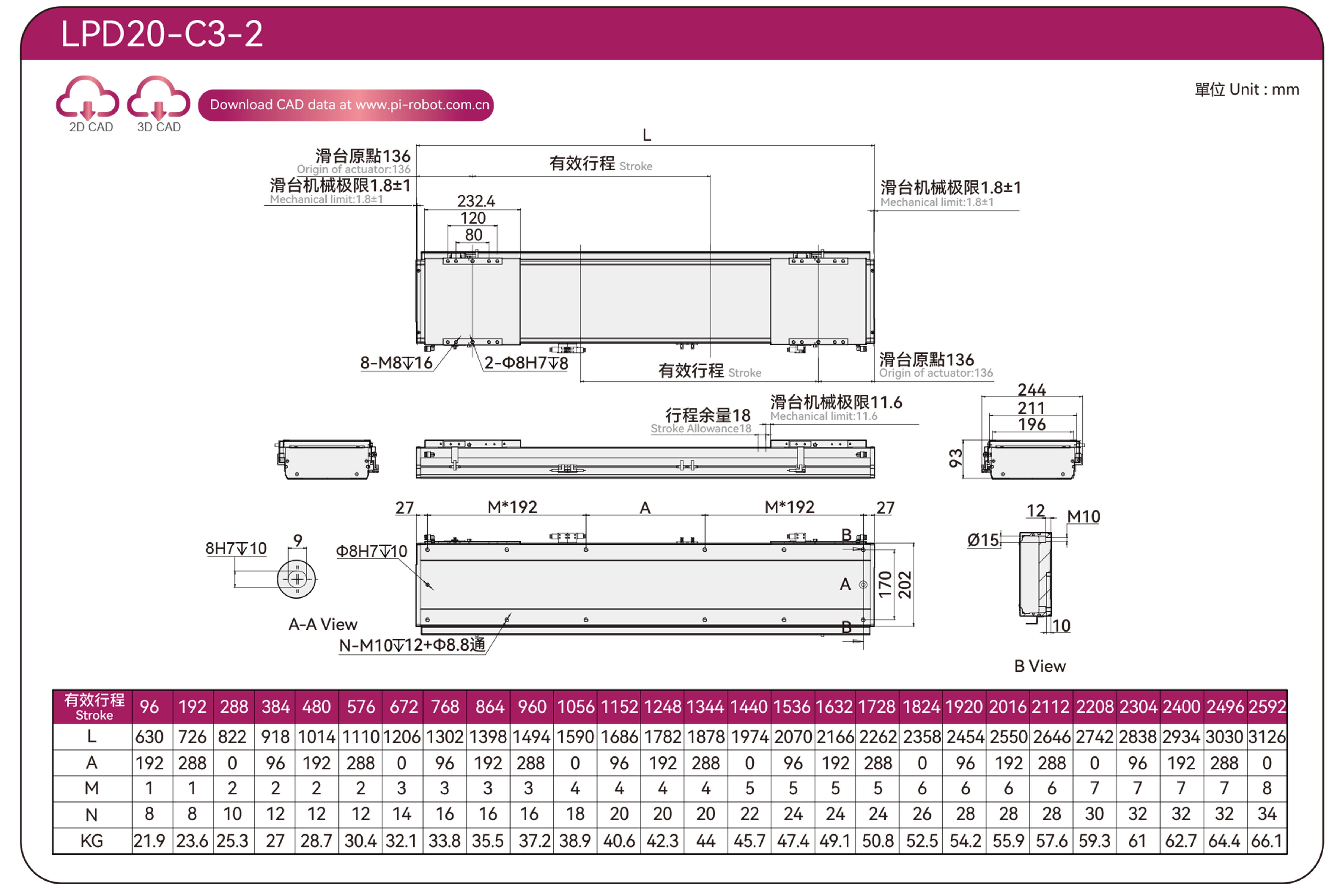

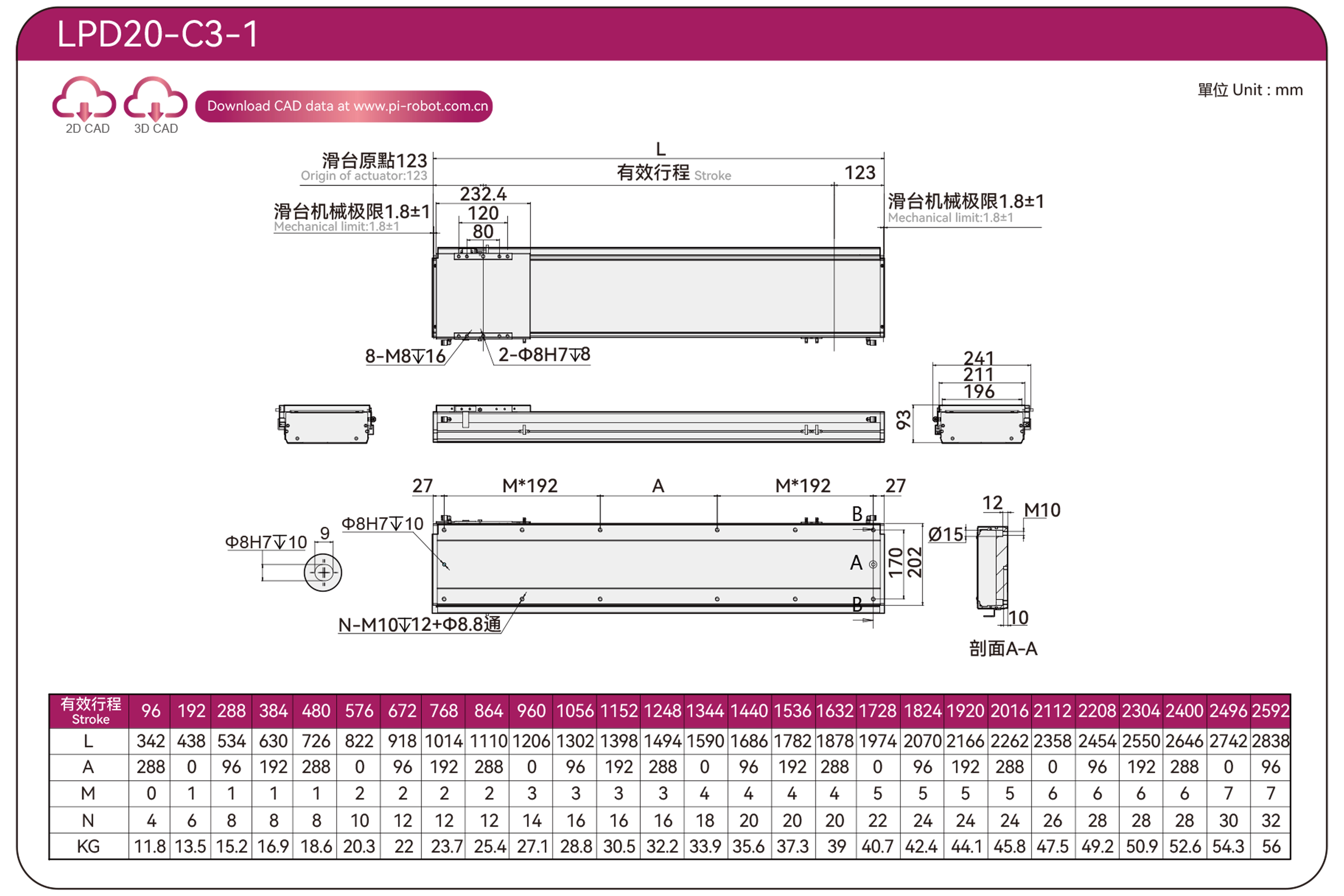

C3-1/C3-2

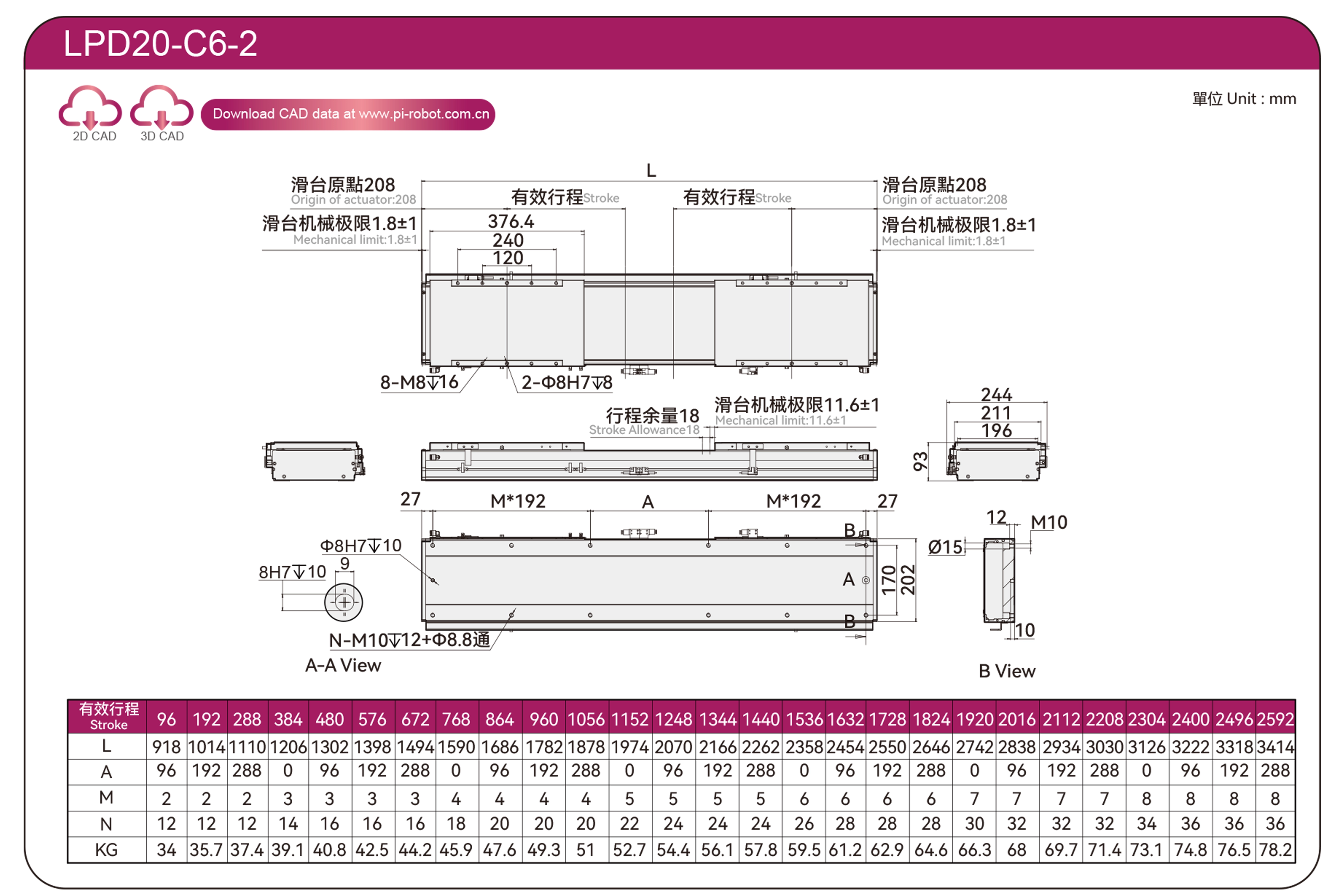

C6-1/C6-2
