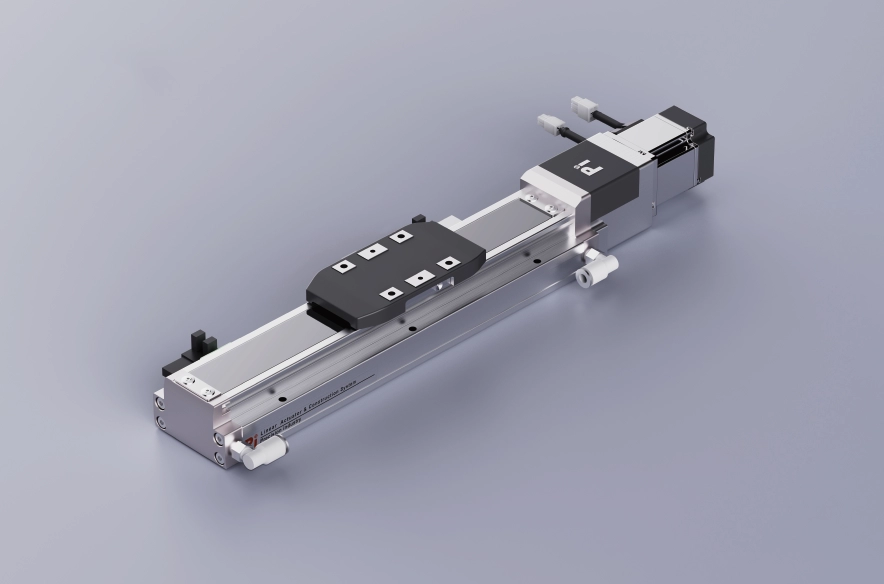

GSDシリーズ

仕様:

モーター:

旅行 mm:

製品ビデオ

軽量で長寿命

ボディ幅：60～200mm

繰り返し精度：±0.005/0.01mm

水平荷重：30kg

垂直荷重：15kg

最高速度：250mm/s

移動範囲：50～800mm

モーターの加速と減速を0.2秒に設定します。

逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配達時間：7～10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

4列ボール設計 - 精度の向上

隙間がなく、軽快に「円弧溝」へ移動できるため、長期間高精度を維持しやすい。
内部スライダは4方向すべてで同じ定格荷重を実現し、どの方向でも使用可能。
高剛性、高精度、低摩擦、高速動作、耐荷重性、長寿命を実現。

よりコンパクトな構造

従来品に比べ製品サイズが小型化されており、機器への組み込みが容易なだけでなく、機器自体の小型化にも貢献します。

長い旅

最大移動量3000mm、最大速度2200mm/sの4列ボールねじ式埋め込みスライドテーブル。

垂直に設置可能

全シリーズ縦置き設置可能です。

メンテナンスが簡単 - 非常に低コスト

全シリーズとも、カバーを外すことなく外部給油が可能です。特殊なスチールベルト構造設計による自己潤滑式オイル貯蔵システムを採用しています。

完全なスタイル - 多くの利点

スチールベルト保護により、異物がスライドテーブルに直接落ちるのを防ぎ、発塵を軽減します。クリーンルーム環境で使用でき、さまざまなメーカーや設置方法のモーターを搭載できます。

注文方法

GSD6 - L5-100 -BC-M10B - C4 -0001

仕様

スペック	繰り返し精度(mm)		±0.005/0.01
	ボールねじリード（mm）		5	10	20
	最高速度（mm/s）※1		250	500	1000
	最大積載量	水平（kg）	30	18	12
		垂直（kg）	15	7	3
	定格推力（N）		341	170	85
	ストロークピッチ（mm）※2		50～800mm/50ピッチ
部品	ACサーボモーター出力（W）		100
	ボールねじ径（mm）		C7Ø12
	高剛性リニアガイド(mm)		ボールねじアクチュエータ
	カップリング（mm）		10×14
	ホームセンサー	外	EE-SX672(NPN)
		内蔵	EE-SX674(NPN)

センサーレイアウト

※1 加減速値は0.2秒に設定されています。

※2 ストロークが600mmを超える場合、ボールねじの振れが発生します。その場合は、動作速度を落とすことを推奨します。詳細はP85をご参照ください。

許容オーバーハング

（単位：mm）

水平設置		あ	B	C
リード5	10kg	300	134	246
	20kg	200	67	112
	30kg	100	45	70
リード10	10kg	300	80	165
	15kg	200	50	110
	18kg	100	40	85
リード20	4kg	300	204	259
	8kg	150	90	114
	12kg	100	55	88

（単位：mm）

壁への設置		あ	B	C
リード5	9kg	246	134	300
	18kg	112	67	200
	26kg	70	45	100
リード10	9kg	230	95	300
	14kg	145	60	200
	18kg	95	43	100
リード20	4kg	310	204	300
	8kg	165	90	150
	12kg	110	55	100

（単位：mm）

垂直設置		あ	C
リード5	5kg	250	250
	8kg	160	160
	12kg	100	100
リード10	2kg	500	500
	5kg	220	220
	7kg	160	160
リード20	1.5kg	400	400
	3kg	230	230
	-	-	-

静的荷重モーメント

（単位：Nm）

私の	122
国会議員	122
氏	225

※表中のトルク値は重心位置を示します。

※規定の条件下で使用した場合の動作寿命は10,000kmです。

※このデータは天吊り逆使用を想定したものではありません。天吊り逆使用をご希望の場合は、詳細につきましてはお問い合わせください。

電動アクチュエータのスペックインデックス

使用場所		駆動モード		モデル仕様		モーター出力（わ）		幅（mm）		体の高さ（ミリメートル）		再現性（ミリメートル）		ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
														外径（mm）	リード(mm)	水平	垂直
														外径（mm）	リード(mm)	水平	垂直
標準		ボールねじ		GSD6		100W		60		50		±0.005/0.01		12	5	30	15	250
															5	30	15	250
															10	18	7	500
															10	18	7	500
															20	12	3	1000
															20	12	3	1000
				GSD8		400W		80		68		±0.005/0.01		16	5	50	20	250
															5	50	20	250
															10	35	10	500
															10	35	10	500
															20	20	5	1000
															20	20	5	1000
				GSD10		400W		100		70		±0.005/0.01		16	5	60	22	250
															5	60	22	250
															10	45	16	500
															10	45	16	500
															20	30	7	1000
															20	30	7	1000
															32	20	5	1600
															32	20	5	1600
				GSD14		400W		135		80		±0.005/0.01		16	5	110	33	250
															5	110	33	250
															10	88	22	500
															10	88	22	500
															20	40	10	1000
															20	40	10	1000
															32	30	8	1600
															32	30	8	1600
				GSD17		750W		168		88		±0.005/0.01		20	5	120	50	250
															5	120	50	250
															10	110	40	500
															10	110	40	500
															20	75	25	1000
															20	75	25	1000
															40	35	10	2000
															40	35	10	2000
				GSD20		750W		200		102		±0.005/0.01		25	5	150	55	250
															5	150	55	250
															10	140	45	500
															10	140	45	500
															25	95	20	1250
															25	95	20	1250
														20	40	43	12	2000
														20	40	43	12	2000

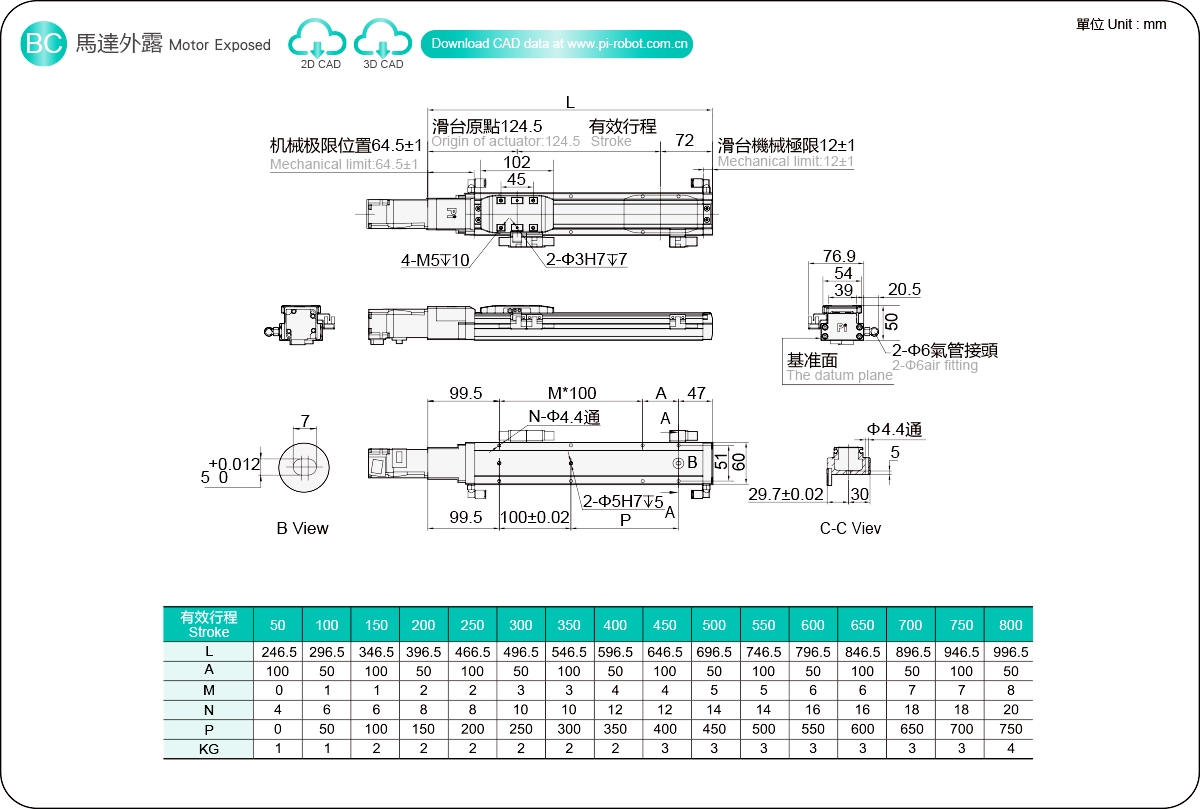

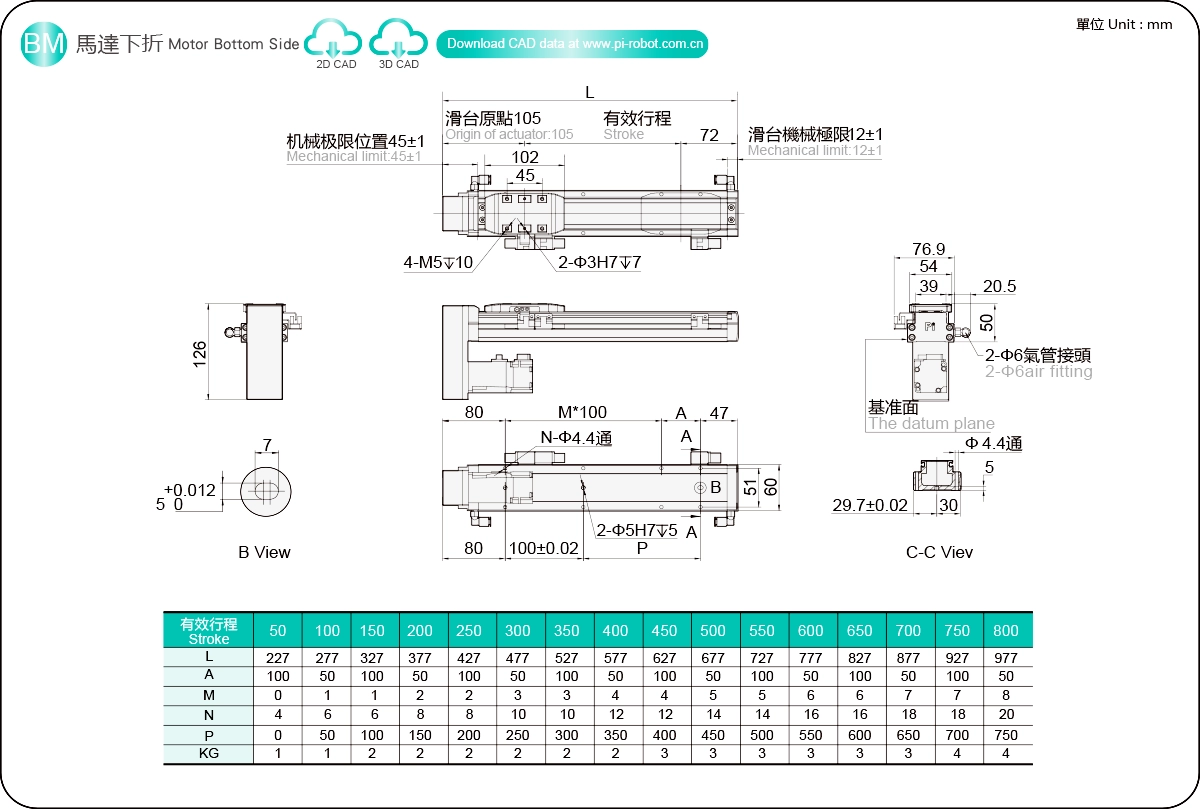

モーター露出 / モーター下面

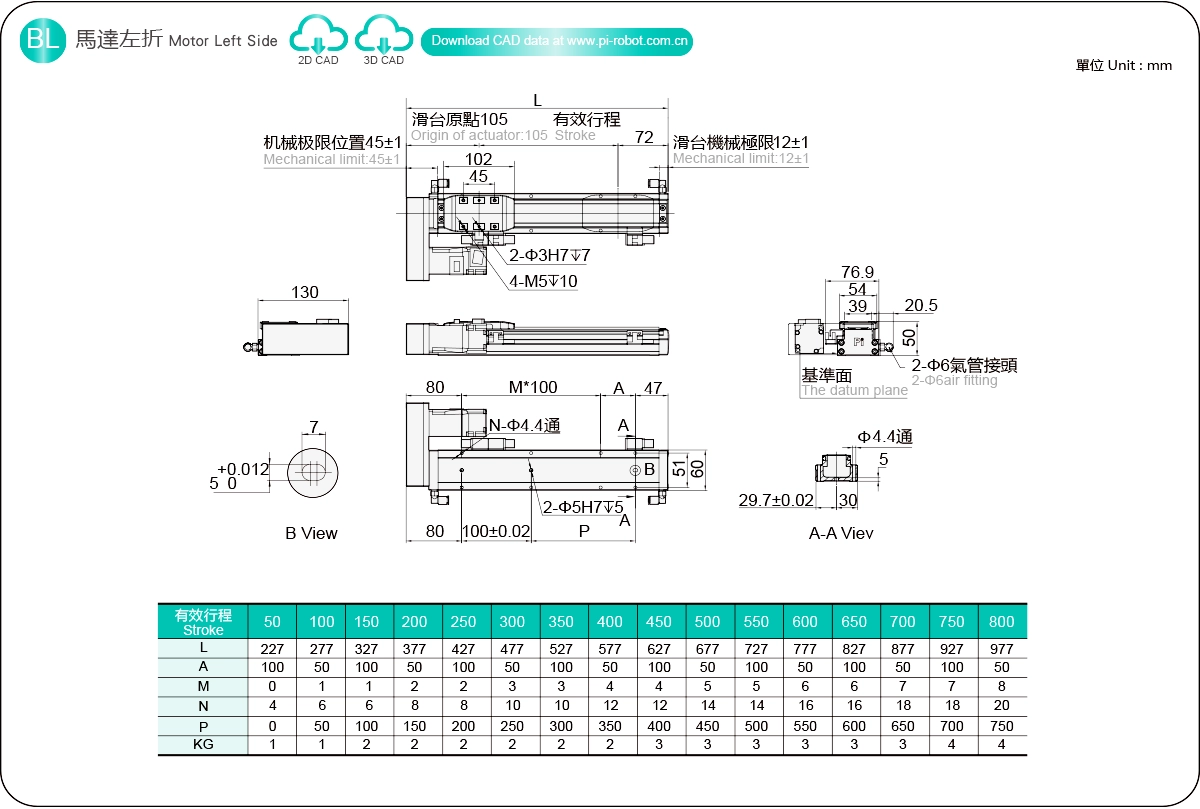

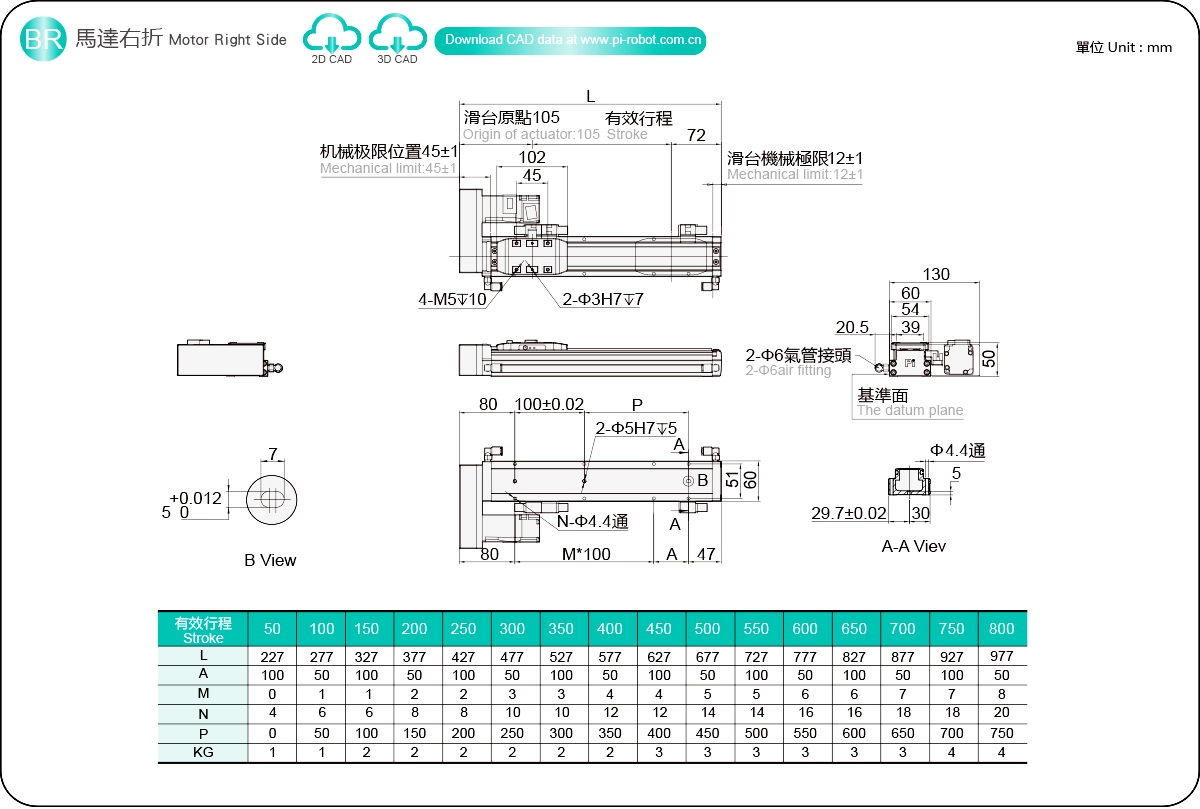

モーター左側 / モーター右側
