軽量で長寿命

本体幅：75mm

繰り返し精度：±0.01mm

水平荷重：35kg

垂直荷重：11kg

最高速度：1000mm/s

移動範囲：50～800mm

モーターの加速と減速を0.2秒に設定します。

逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配達時間：7～10日

PDF

スライドシートの剛性補強

本体とスライドを一体成型することにより、剛性不足の問題が改善され、幅も小さくなり、装置の設置スペースが小さくなります。

メンテナンスが簡単

全シリーズとも、両側に外部オイル注入ノズルを備えており、カバーなしで直接オイルを注入できます。特殊なスチールベルトタイ設計により、毛羽立ちを軽減し、クリーンルーム環境でも使用できます。

組み立て、時間の節約、便利

鋼板を解体することなく、上下または下から上への固定が可能です。
本体側面に設置基準面サポートを追加し、本体下部に位置決めピン穴を設けています。

強度が増し、滑らかさも向上

アルミボディ構造の採用により、ボディの強度が大幅に向上しました。RMH5S/6Sと比較して、スチールレールをアルミボディに埋め込み、研磨することで、歩行高さと直進精度が±0.02MM未満に向上しました（RMH10/12との比較）。

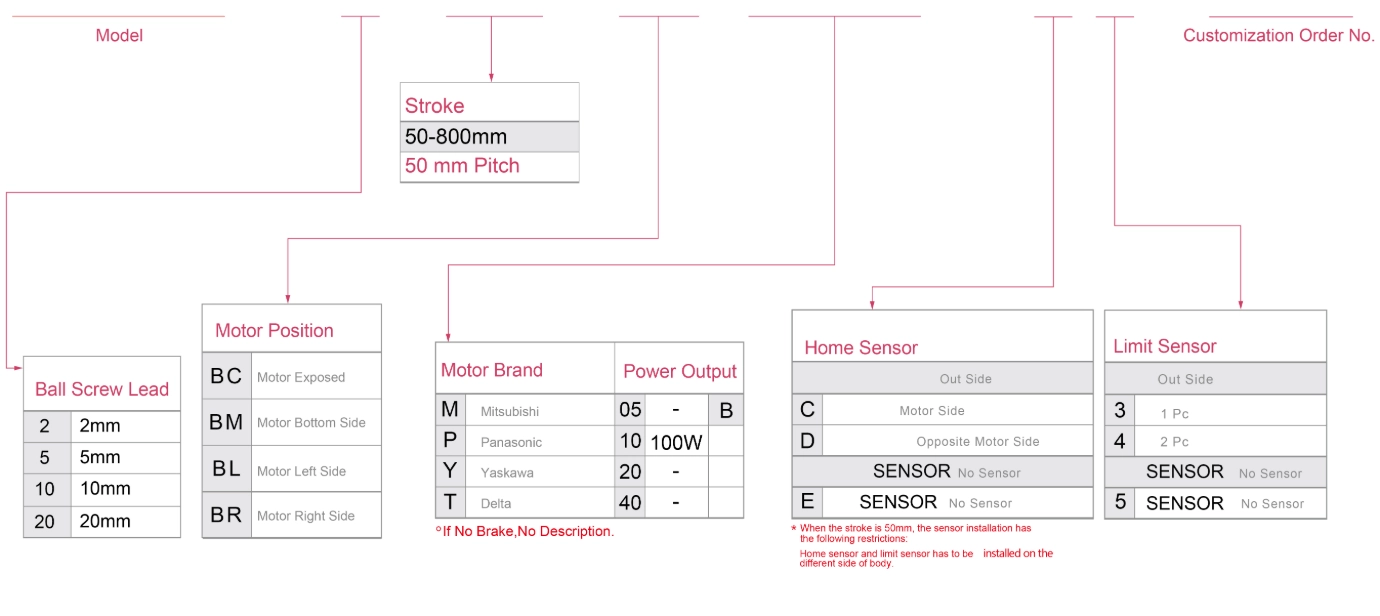

注文方法

GRH7 - L5 - 100 - BC- M10 - C4 - 0001

仕様

センサーレイアウト

許容オーバーハング

静的荷重モーメント

電動アクチュエータのスペックインデックス

使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	外径（mm）	リード(mm)	水平	垂直	最高速度（mm/秒）*1
標準	ボールねじ	GRH 4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

※最高速度はサーボモーターの最大回転数（3000）を基準とします。

ロングストロークボールねじアクチュエータ

使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	外径（mm）	リード(mm)	水平	垂直	最高速度（mm/秒）*1
標準	ボールねじ	GRH 5M	100W	54	±0.01	12	2	30	10	100
		GRH 8M	200/400W	82	±0.01	16	5	50	15	250
		GRH 12M	400W	120	±0.01	16	5	110	33	1600
