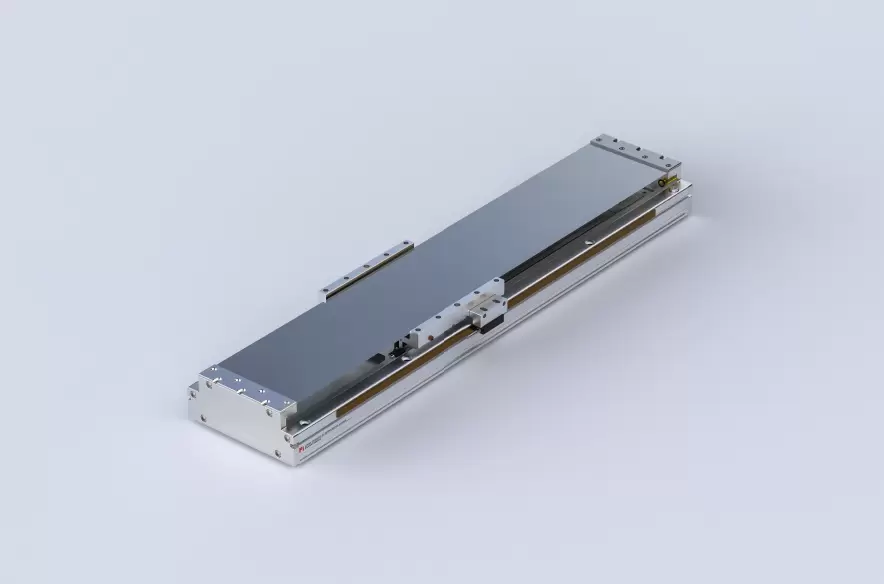

軽量かつ長寿命

繰り返し精度：±0.003 mm

最大荷重：580N

連続荷重：264 N

連続取扱重量：50kg

標準ストローク：

1-シングルムーバー：96-3840/96 mm

標準ストローク：

2-デュアルムーバー：155-3707/96 mm

最高速度：2500 mm/s

PDF

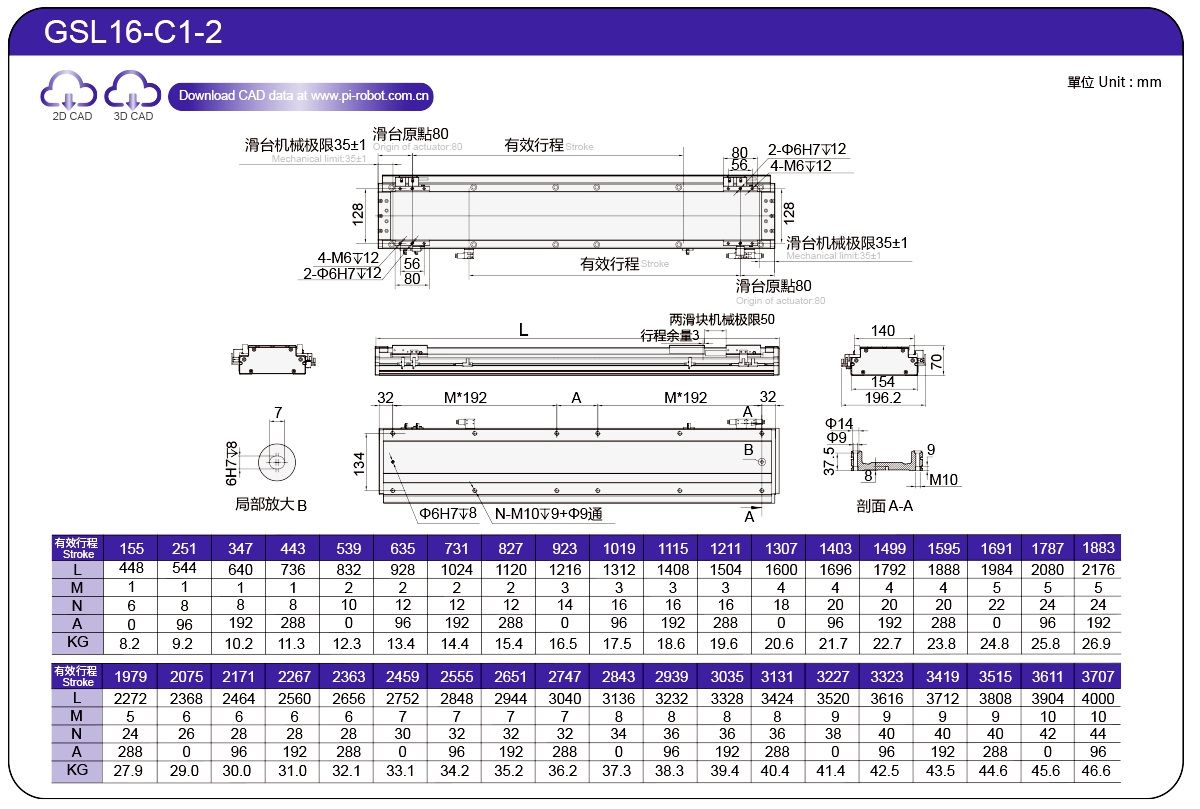

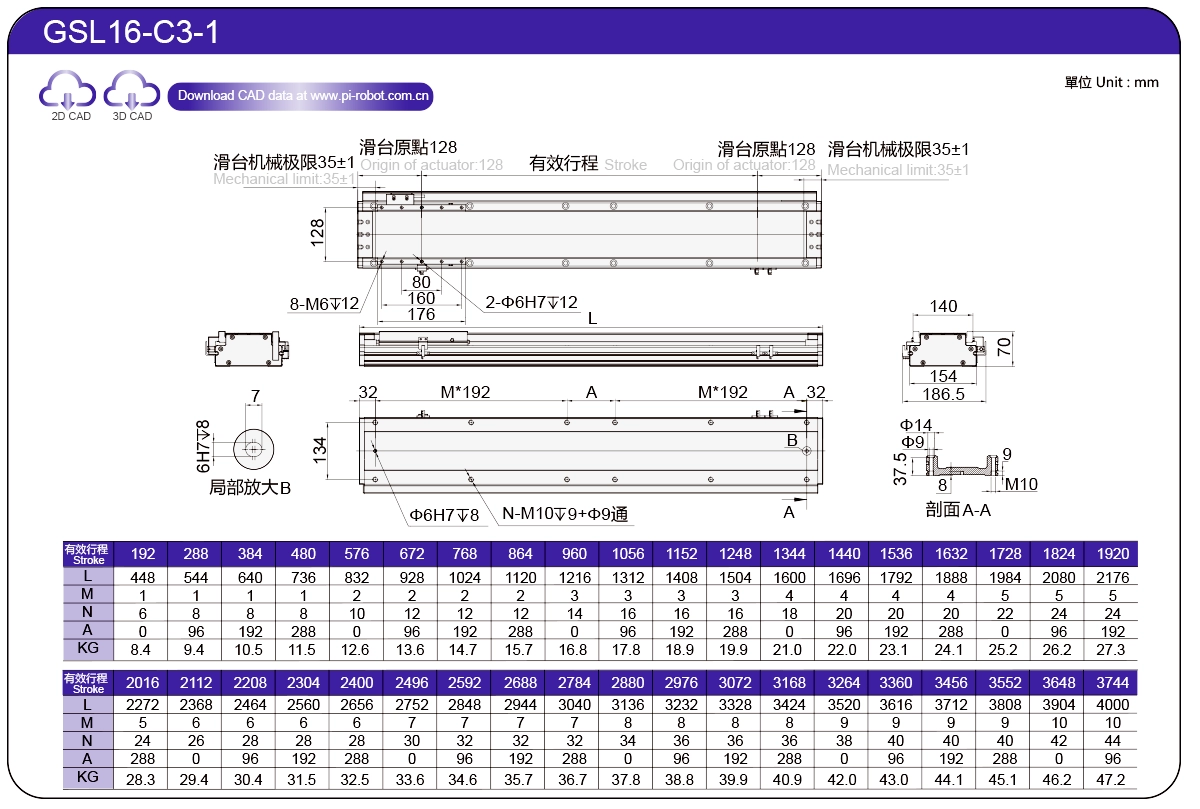

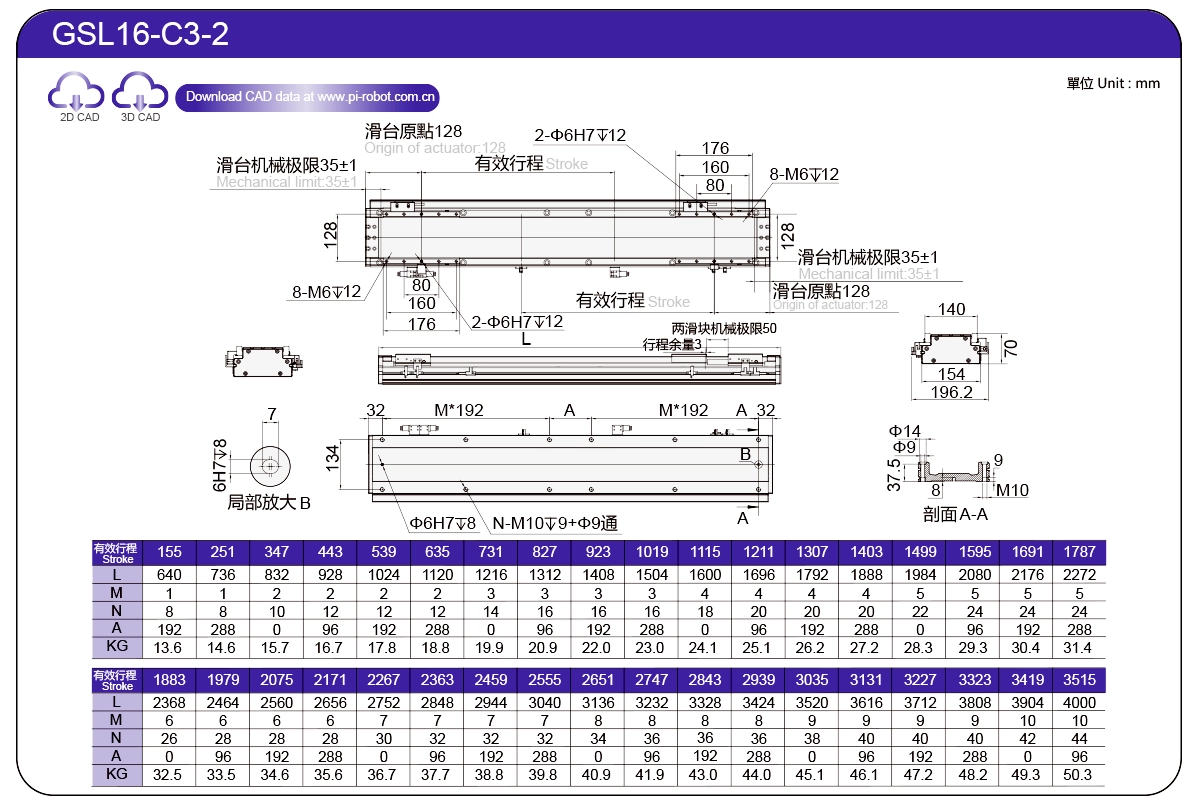

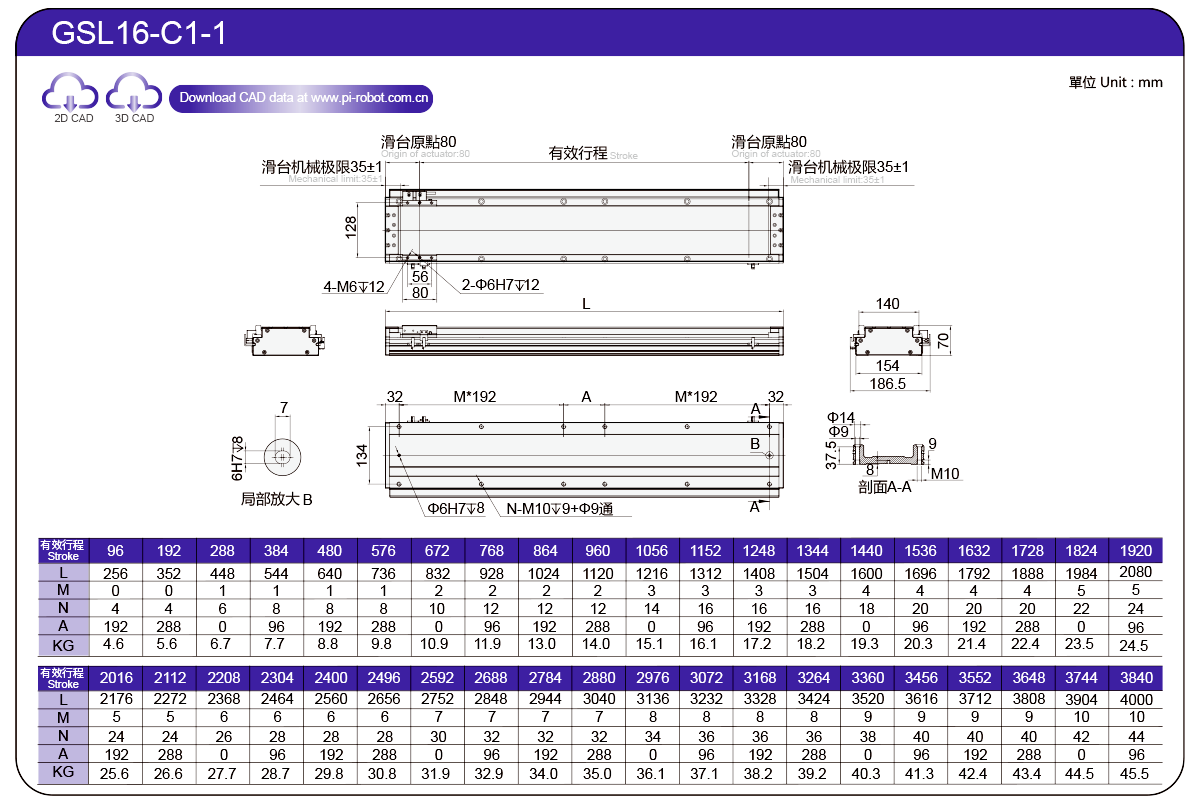

構造図

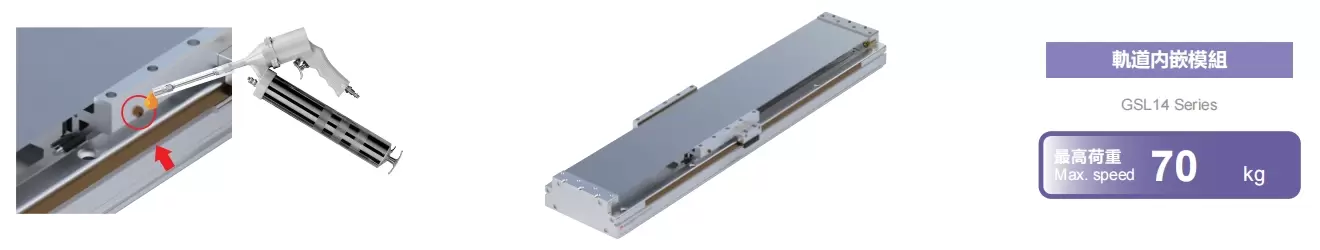

業界で唯一特許を取得した燃料ノズル設計は、スライドシートに単一の燃料ノズルを備え、オイル注入を行うことで、スライドレールとスライダーの両方へのオイル注入とメンテナンスを同時に行うことが可能になり、メンテナンスの利便性と時間短縮を実現します。

長距離移動に最適で、充実した仕様と便利な配置

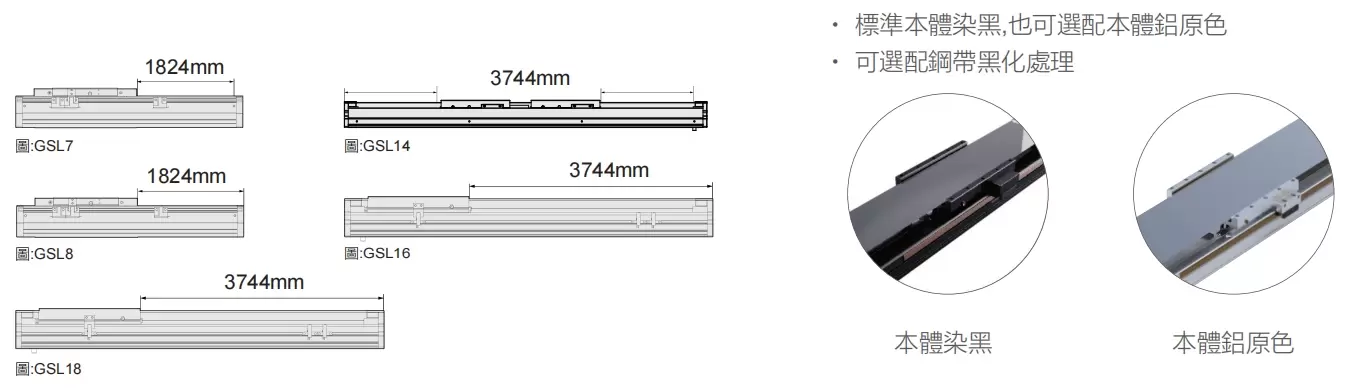

4柱ボール式埋め込み型リニアモータースライドテーブル。ストロークは最大3744mmで、お客様のご要望に応じてストロークを延長することも可能です。

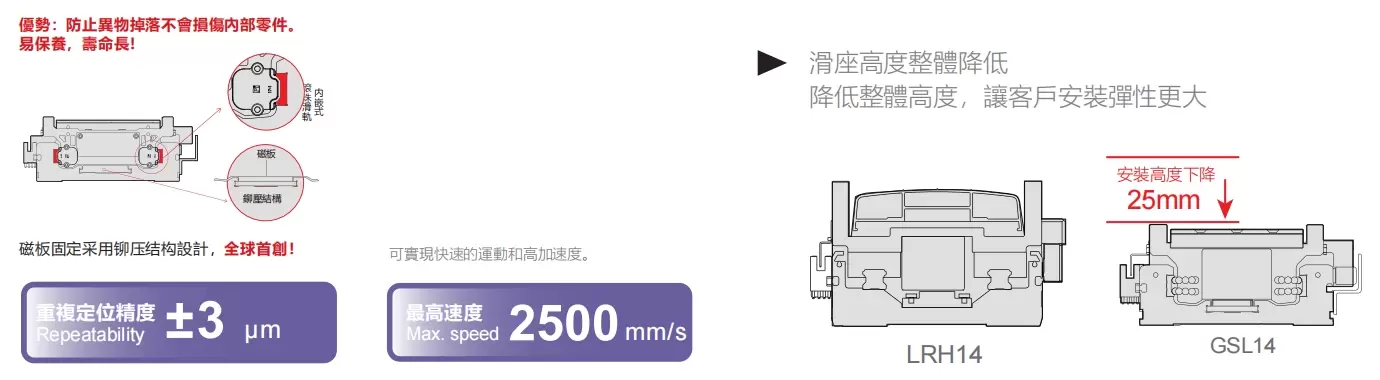

埋め込み式ボールスライドレール構造

スライドレールをアルミ押出材に埋め込んだ後、両側の平行で高精度なトラックを研削装置で研削することで、2本の標準ラインレールをアルミ押出材で固定する場合よりも高い精度が得られます。

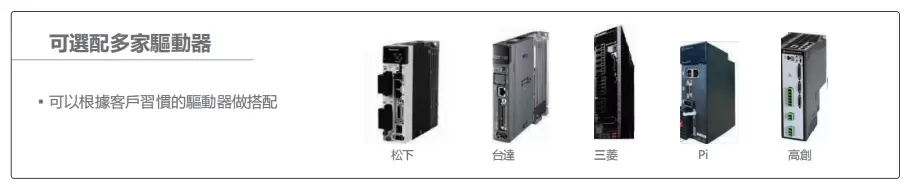

複数のオプションドライバー

注文方法

GSL16 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

仕様

センサー配置

許容される張り出し

静的荷重モーメント

速度と加速度の関係

電動アクチュエータの仕様索引

使用場所	駆動モード	モデル仕様	モーター仕様	本体の幅（mm）	体の高さ（mm）	再現性（mm）	連続推力（N）	最大推力（N）	lrms(A)	最大積載量（kg）	最高速度 (mm/s) *1
標準	直線モーターロボット	GSL7	P27-C1	75	65	±0.003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0.003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0.003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0.003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0.003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0.003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0.003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0.003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0.003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0.003	408	897	3.3	70
