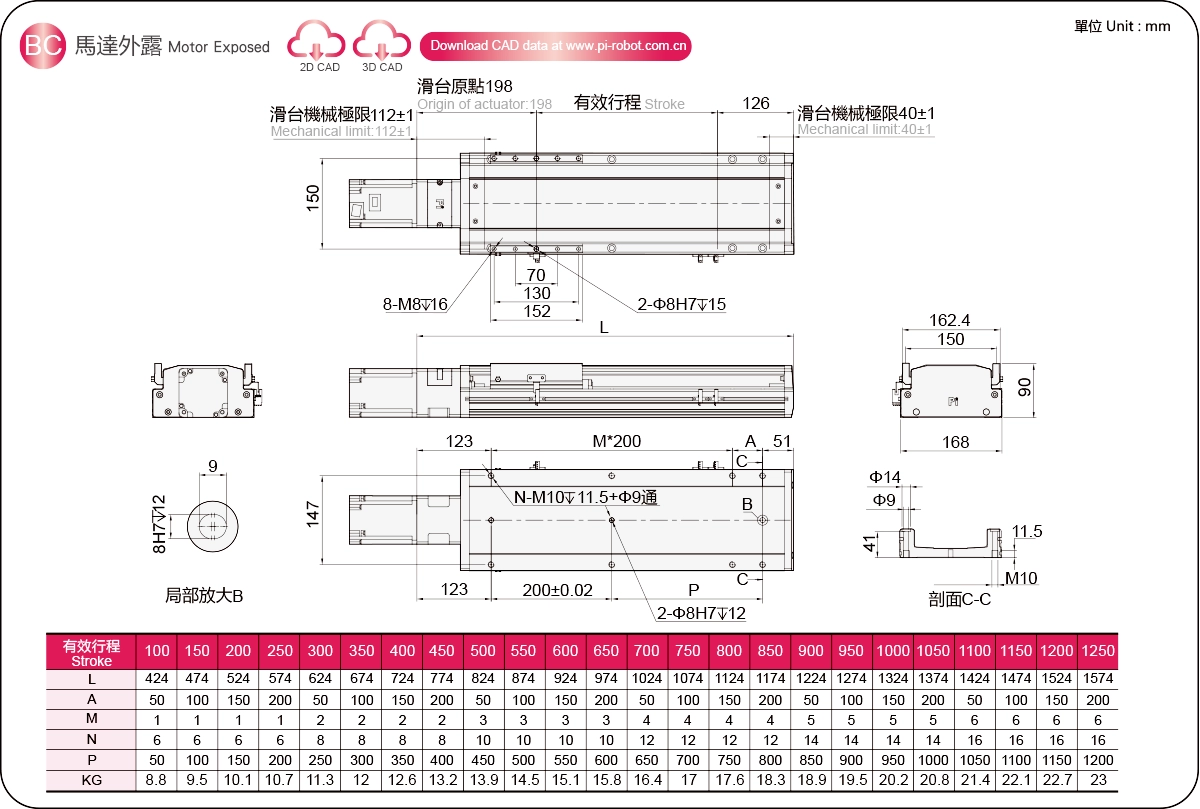

現在位置：ホーム > 製品 > 標準ボールねじアクチュエータ > GSHシリーズ > GSH17 > モーター露出

軽量で長寿命

本体幅：170-90mm

繰り返し精度：±0.005/0.01mm

水平荷重：120kg

垂直荷重：50kg

最高速度：2000mm/秒

移動範囲：100～1250mm

モーターの加速と減速を0.2秒に設定してください。

標準仕様は、逆さ吊りクレーンの使用には適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配送期間：7～10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

4列ボール設計 - 精度向上

隙間がなく、「円弧溝」に軽快かつスムーズに移動できるため、長期間にわたり高精度を維持しやすい。
内部スライダーは4方向すべてで同じ定格荷重を実現し、どの方向にも使用可能。
高剛性、高精度、低摩擦、高速動作時の耐荷重性能、長寿命。

よりコンパクトな構造

従来製品と比較して、製品サイズが小型化されています。機器への組み込みが容易になり、機器自体の小型化にも貢献します。

長旅

最大移動範囲3000mm、最大速度2200mm/sの4柱ボールねじ式埋め込みスライドテーブル。

垂直に設置可能

全シリーズとも垂直設置が可能です。

メンテナンスが簡単で、コストも非常に低い。

シリーズ全体を通して、カバーを取り外すことなく外部から潤滑油を塗布できます。特殊なスチールベルト構造設計を採用した自己潤滑式オイル貯蔵システムを搭載しています。

豊富なスタイル - 数々のメリット

スチールベルトによる保護により、異物がスライドテーブルに直接落下するのを防ぎ、粉塵の発生を低減します。また、クリーンルーム環境での使用が可能で、様々なメーカーのモーターや設置方法に対応できます。

注文方法

GSH17 - L5-100-BC-M75B - C4 -0001

仕様

仕様	再現性（mm）		±0.005/0.01
	ボールねじのリード（mm）		5	10	20	40
	最高速度（mm/秒）※1		250	500	1000	2000
	最大積載量	水平方向（kg）	120	110	75	35
		垂直方向（kg）	50	40	25	10
	定格推力（N）		2563	1281	640	320
	ストロークピッチ（mm）※2		100～1250mm/50mmピッチ
部品	ACサーボモーター出力（W）		750
	ボールねじの直径（mm）		C7Ø20
	高剛性リニアガイド（mm）		ボールねじアクチュエータ
	カップリング（mm）		12×19
	ホームセンサー	外	EE-SX672(NPN)
		内蔵	EE-SX674(NPN)

センサー配置

※1 加減速値は0.2秒に設定されています。

※2 ストロークが600mmを超えると、ボールねじの振れが発生します。この場合は、動作速度を落とすことをお勧めします。詳細はP85を参照してください。

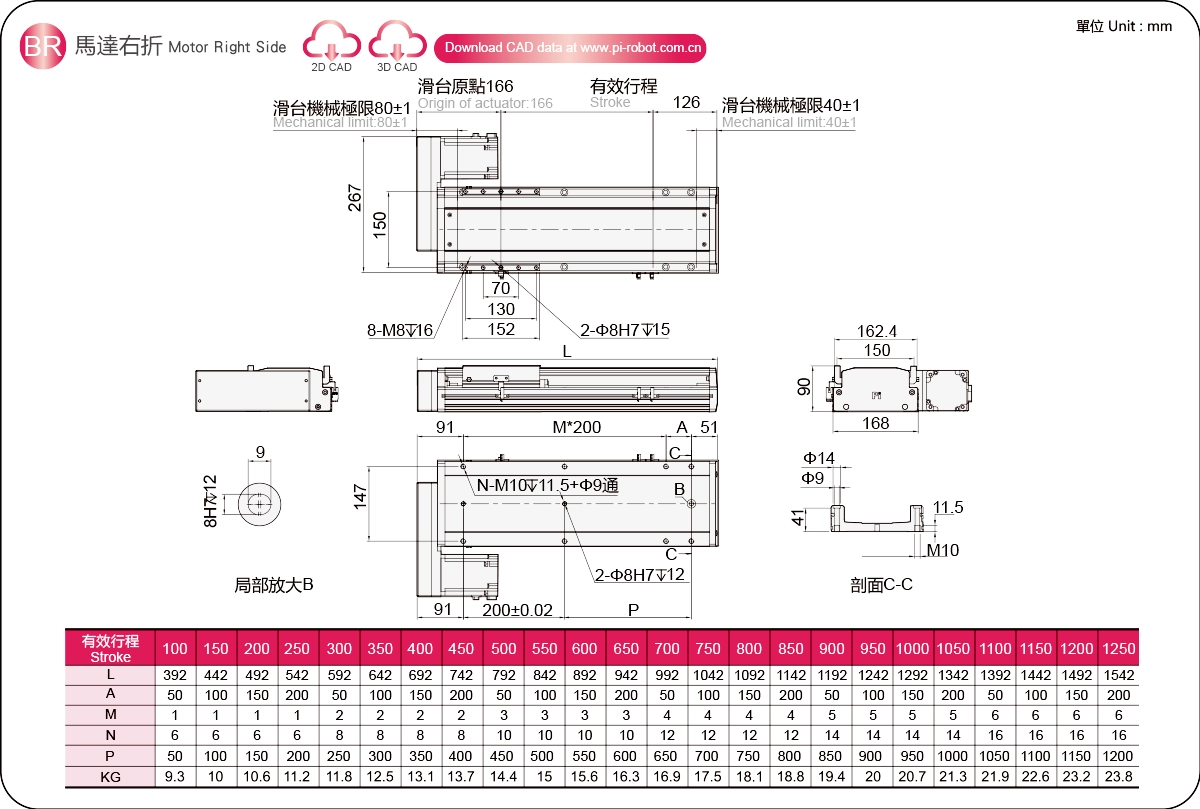

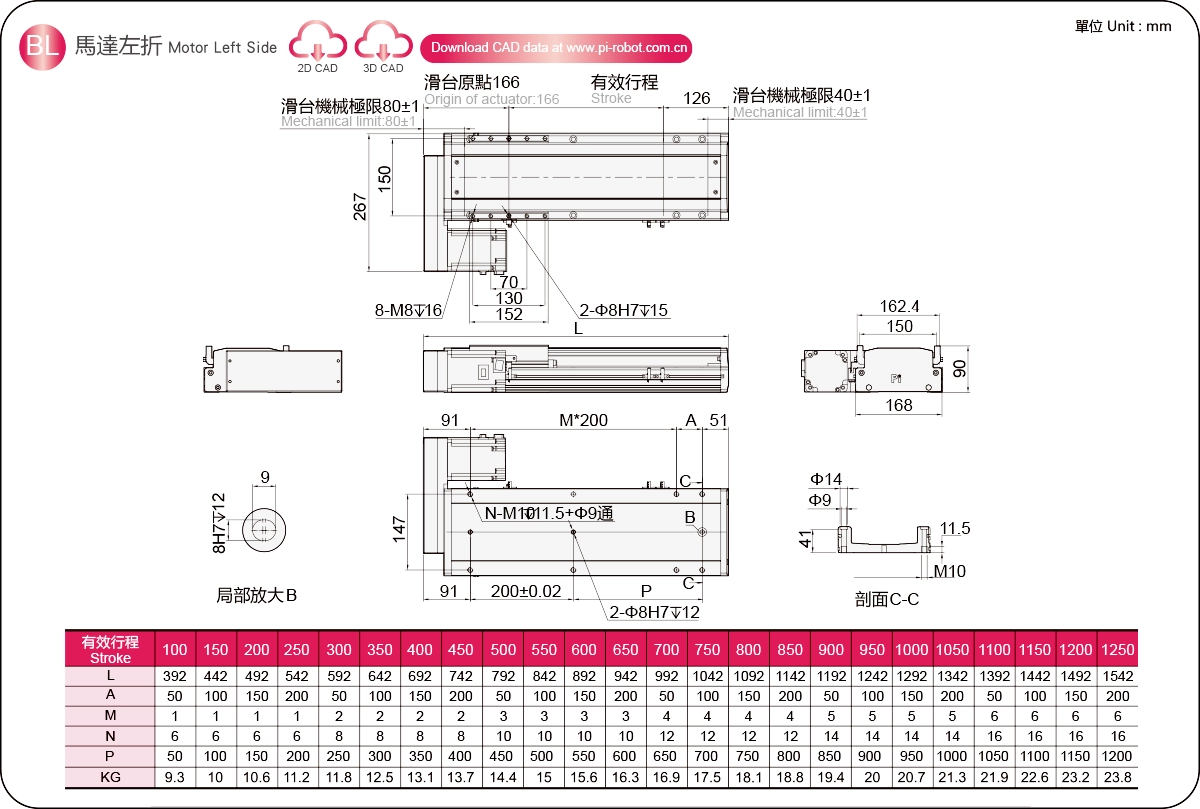

許容される張り出し

（単位：mm）

水平設置		A	B	C
リード5	70kg	600	180	241
	90kg	400	138	208
	120kg	200	94	156
リード10	65kg	600	168	234
	85kg	500	126	169
	110kg	400	90	143
リード20	35kg	500	240	306
	55kg	400	126	195
	75kg	300	90	137
リード40	15kg	400	294	384
	22kg	300	168	247
	-	-	-	-

（単位：mm）

壁面設置		A	B	C
リード5	70kg	600	221	174
	90kg	400	176	132
	120kg	200	143	97
リード10	60kg	600	260	180
	80kg	500	176	132
	110kg	400	143	90
リード20	30kg	500	368	306
	50kg	400	208	168
	75kg	300	169	90
リード40	12kg	400	494	384
	22kg	300	247	174
	-	-	-	-

（単位：mm）

垂直設置		A	C
リード5	20kg	480	480
	30kg	320	320
	50kg	180	180
リード10	15kg	500	500
	25kg	350	350
	40kg	200	200
リード20	10kg	450	450
	25kg	250	250
	-	-	-
リード40	4kg	850	850
	10kg	320	320
	-	-	-

静的荷重モーメント

（単位：Nm）

私の	728
国会議員	728
氏	1876

※グラフ中のトルク値は重心位置を示しています。

※本製品を規定の条件下で使用した場合、動作寿命は10,000kmです。

※このデータは天井取り付け時の逆向き使用を想定したものではありません。天井取り付け時の逆向き使用をご希望の場合は、詳細についてお問い合わせください。

電動アクチュエータの仕様索引

使用場所	駆動モード	モデル仕様	モーター出力（w）	幅（mm）	体の高さ（mm）	再現性（mm）	ボールねじ仕様		最大積載量（kg）		最高速度 (mm/s) *1
							外径（mm）	リード(mm)	水平	垂直
							外径（mm）	リード(mm)	水平	垂直
標準	ボールねじ	GSH6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

超ロングストロークシリーズ

使用場所	駆動モード	モデル仕様	モーター出力（w）	幅（mm）	体の高さ（mm）	再現性（mm）	ボールねじ仕様		最大積載量（kg）		最高速度 (mm/s) *1
							外径（mm）	リード(mm)	水平	垂直
							外径（mm）	リード(mm)	水平	垂直
標準	ボールねじ	GSH10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
