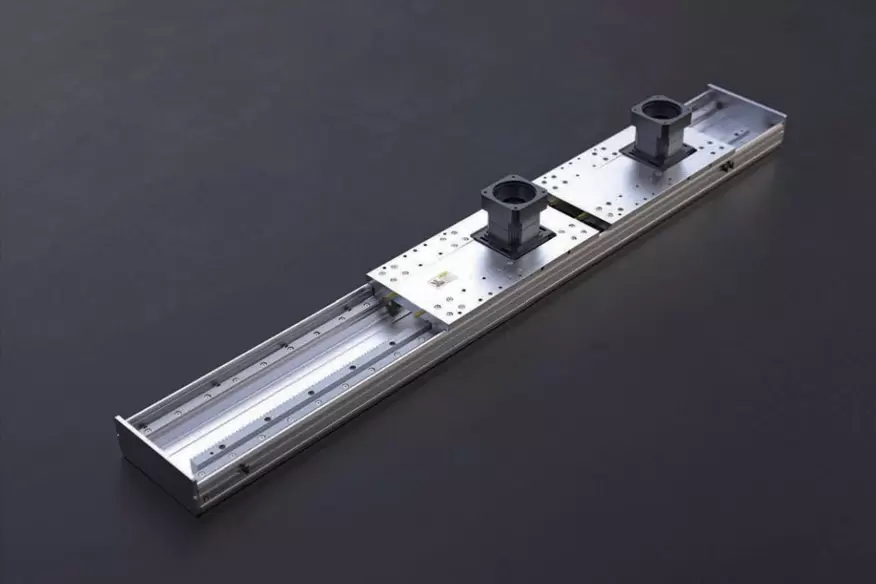

製品
本体幅：60～200mm
繰り返し精度：±0.005/0.01mm
水平荷重：150kg
垂直荷重：55kg
最高速度：250mm/秒
移動範囲：800～2600mm
モーターの加速と減速を0.2秒に設定してください。
標準仕様は、逆さ吊りクレーンの使用には適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。
配送期間：7～10日
| 仕様 | 再現性（mm） | ±0.08 | |||
| 鉛（mm） | 33.33 | 23.81 | 11.11 | ||
| 削減率 | 5 | 7 | 15 | ||
| 最高速度（mm/秒）※1 | 1666.63 | 1190.45 | 555.54 | ||
| 最大積載量 | 水平方向（kg） | 100 | 130 | 170 | |
| 垂直方向（kg） | 35 | 50 | 110 | ||
| 定格推力（N） | 512 | 717 | 1537 | ||

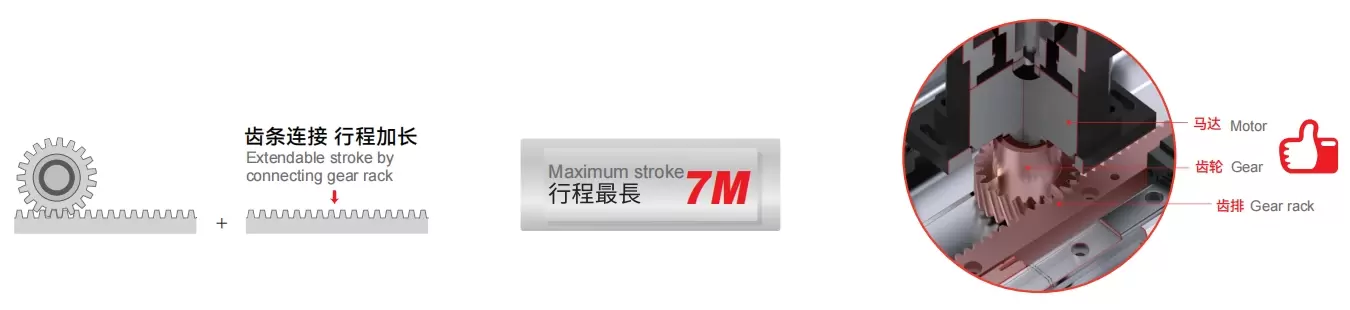

| ストロークピッチ（mm）※2 | 100～7000mm/50ピッチ | ||||
| 部品 | ACサーボモーター出力（W） | 1000W | |||
| ラックの弾性率（m） | 2 | ||||
| モーターの定格速度(rpm) | 3000 | ||||
| ホームセンサー | 外 | EE-SX672(NPN) | |||
| 内蔵 | EE-SX674(NPN) | ||||
| 水平設置 | A | B | C | |
| ギアボックス比 1:5 (1.67m/s) | 50kg | 1200 | 974 | 1066 |
| 100kg | 763 | 406 | 498 | |
| ギアボックス比 1:7 (1.19m/s) | 65kg | 1000 | 913 | 1009 |
| 130kg | 800 | 386 | 490 | |
| ギアボックス比 1:15 (0.56m/s) | 85kg | 1100 | 892 | 998 |
| 170kg | 800 | 383 | 495 | |
| 壁面設置 | A | B | C | |
| ギアボックス比 1:5 (1.67m/s) | 50kg | 1350 | 1400 | 1450 |
| 100kg | 640 | 700 | 750 | |
| ギアボックス比 1:7 (1.19m/s) | 65kg | 1250 | 1250 | 1300 |
| 130kg | 590 | 640 | 700 | |
| ギアボックス比 1:15 (0.56m/s) | 85kg | 1200 | 1250 | 1300 |
| 170kg | 550 | 650 | 700 | |
| 垂直設置 | A | C | |
| ギアボックス比 1:5 (1.67m/s) | 18kg | 3600 | 3750 |
| 35kg | 1800 | 2000 | |
| ギアボックス比 1:7 (1.19m/s) | 25kg | 3300 | 3500 |
| 50kg | 1623 | 1800 | |
| ギアボックス比 1:15 (0.56m/s) | 55kg | 2000 | 2100 |
| 110kg | 960 | 1100 | |
| 私の | 5713 |
| 国会議員 | 5713 |
| 氏 | 7702 |

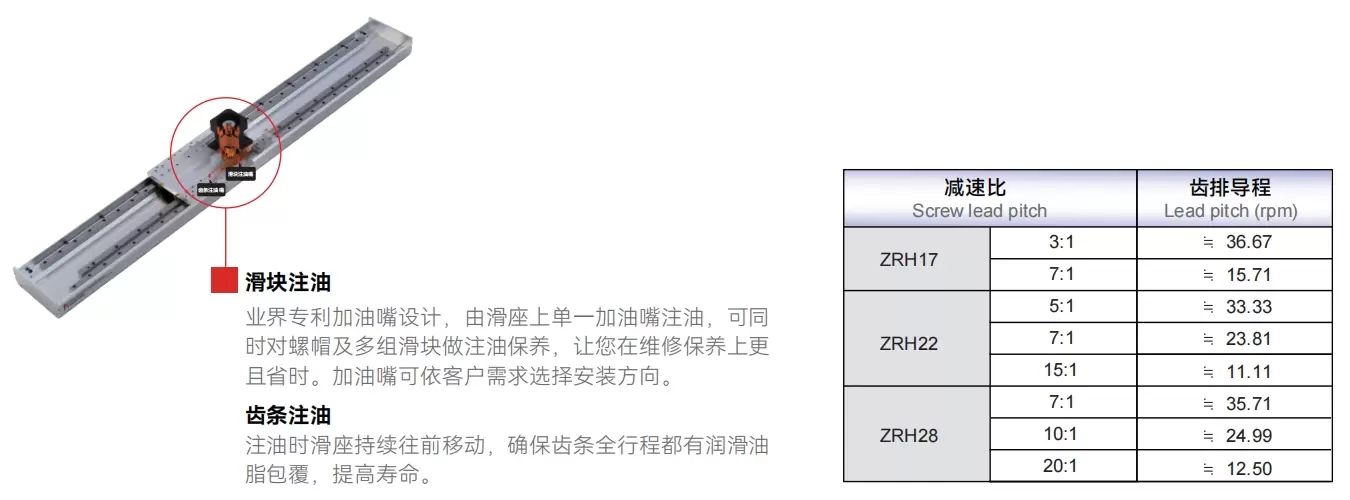

| 使用場所 | 駆動モード | モデル仕様 | モーター出力（W） | 幅(mm) | 再現性（mm） | 減少率 | ヘリカルギアのサイズ（mm） | 最大積載量（kg） | 最高速度 (mm/s) *1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| モジュール | 歯の数 | 鉛 | 水平 | 垂直 | ||||||||
| 標準 | ギアバンク | ZRH17 | 750W | ±0.08 | 170 | 3 | 1.5 | 22 | 36.67 | 40 | 20 | 1833.29 |
| 7 | 1.5 | 22 | 15.71 | 75 | 50 | 785.70 | ||||||
| ZRH22 | 1000W | ±0.08 | 220 | 5 | 2 | 25 | 33.33 | 100 | 35 | 1666.63 | ||
| 7 | 2 | 25 | 23.81 | 130 | 50 | 1190.45 | ||||||
| 15 | 2 | 25 | 11.11 | 170 | 110 | 555.54 | ||||||
| ZRH28 | 1500W | ±0.08 | 280 | 7 | 3 | 25 | 35.71 | 160 | 50 | 1785.67 | ||
| 10 | 3 | 25 | 24.99 | 210 | 75 | 1249.97 | ||||||
| 20 | 3 | 25 | 12.50 | 350 | 155 | 624.99 | ||||||
