軽量かつ長寿命

X軸(RMH22)

繰返し精度：±0.01(mm）

ボールねじリード:25(mm）

最高速度：1250(mm/s）

ストローク：100～1550(mm) 50mmピッチ

ACサーボモーター出力:400(w)

Y軸(RMH17)

繰返し精度：±0.01(mm）

ボールねじリード:20(mm）

最高速度：1000(mm/s）

ストローク：200～1050(mm) 50mmピッチ

ACサーボモーター出力:400(w)

Z軸(RMH14)

繰返し精度：±0.01(mm）

ボールねじリード:10(mm）

最高速度：500(mm/s）

ストローク：50～550(mm) 50mmピッチ

ACサーボモーター出力:400(w)

Z軸最大積載荷重：22(kg）

PDF

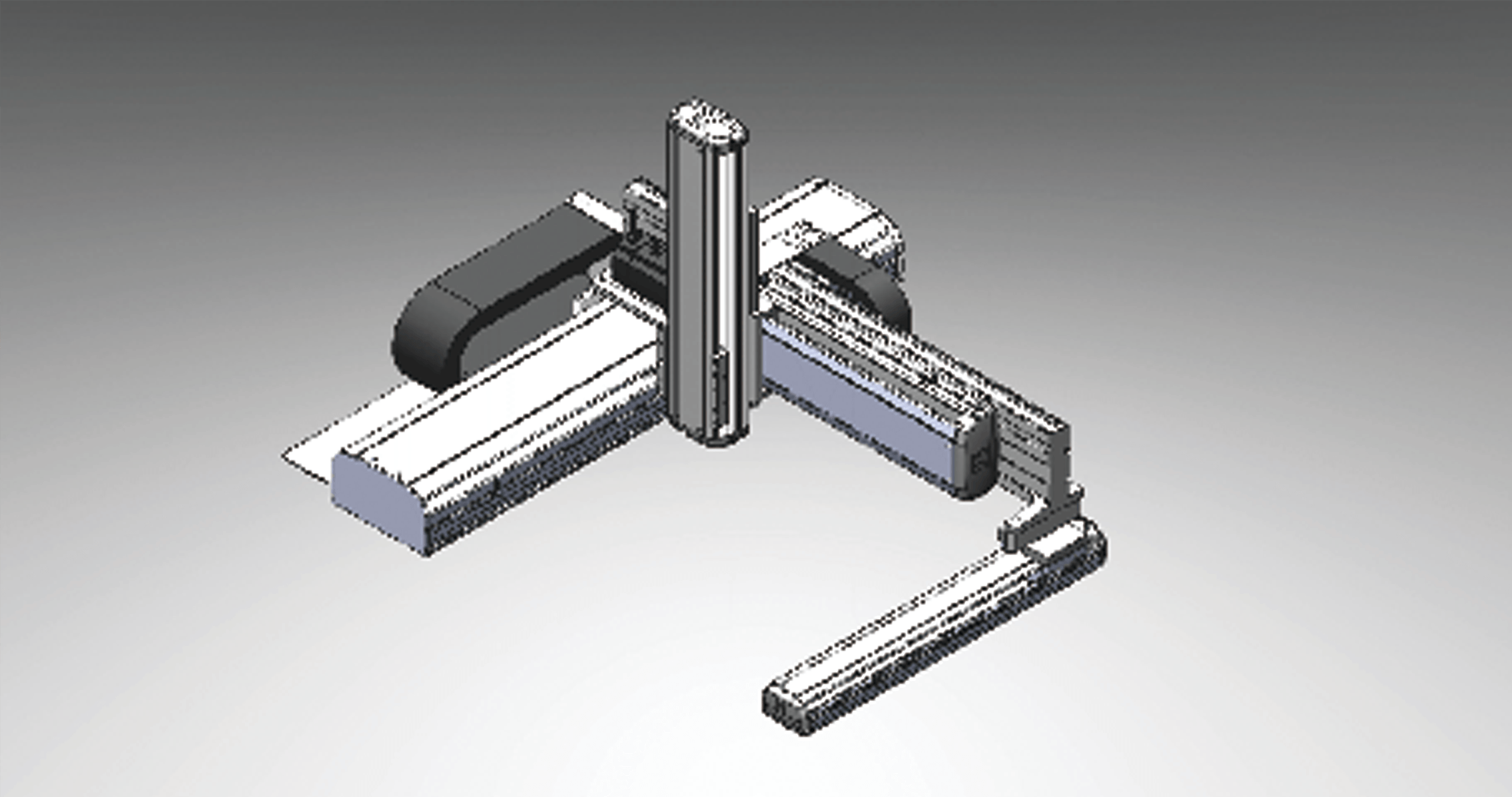

多軸組み合わせ説明

単軸スライドテーブルの多様な組み合わせにより、2軸、3軸の多軸手動操作を実現します。
(1) 立型多断面ロボットに比べ、低価格です。
(2) 賢い機構設計により、振動や変形を低減できる直交ロボットの高剛性を実現します。
(3) 単軸スライドテーブルの多彩な組み合わせが可能です。

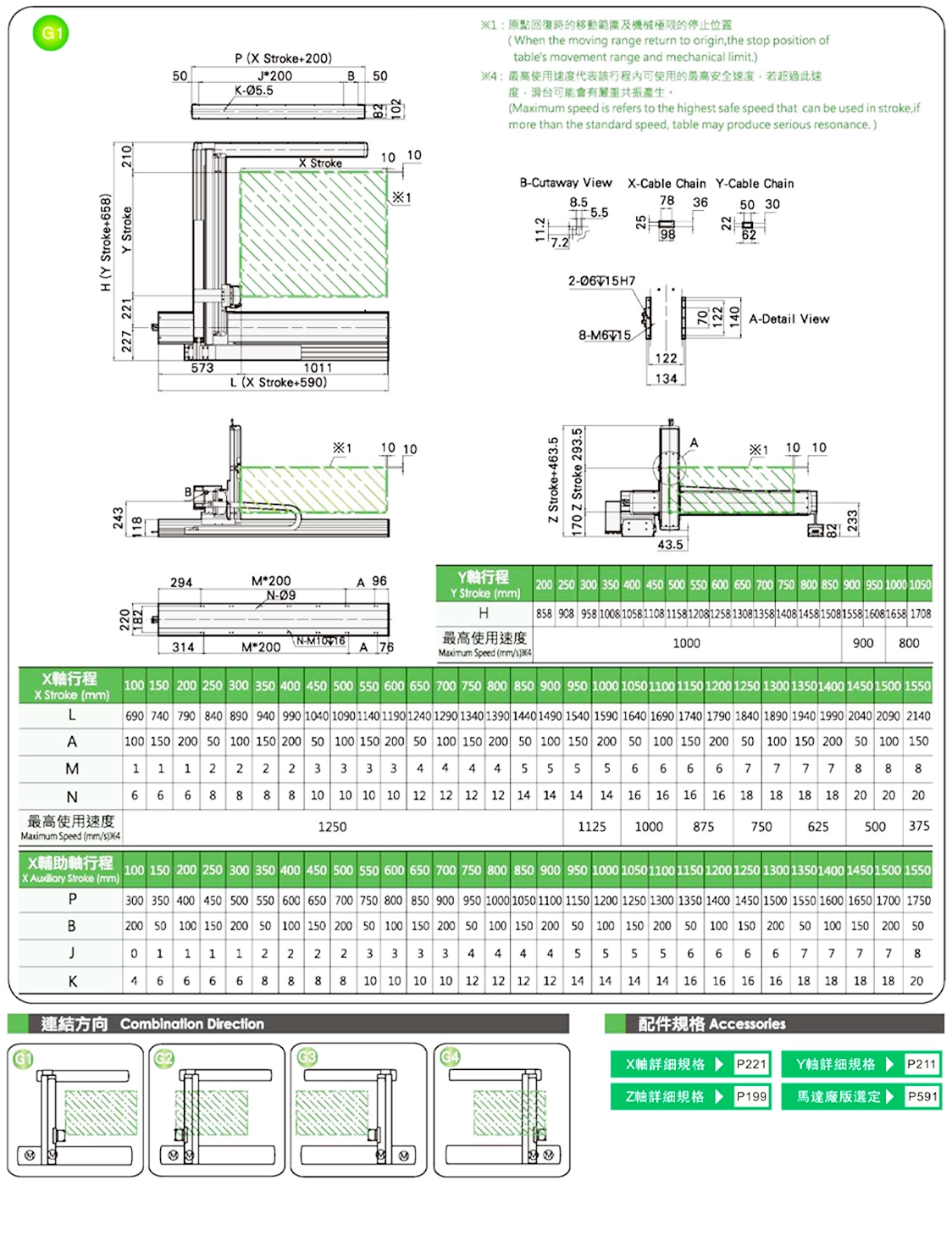

接続方向

ご注文方法

XYMH876-G 1-650 -400 - 200- M-C-001

負荷仕様

最大積載量

Yストローク(mm)	50	150	250	350	450	550	650
Y 積載量 (kg)	24	20	17	15	13	11	9

電動アクチュエータのスペックインデックス

どこで使用するか	ドリブンモード	仕様	組み合わせ	軸番号	最高速度(mm/s)			ストローク(mm)
どこで使用するか	ドリブンモード	仕様	組み合わせ	軸番号	X軸	Y軸	Z軸	X軸	Y軸	Z軸
標準	ボールねじ	XYMH440-A	あ	2軸	1000	1000	-	100～1050	50～550	-
		XYMH650-A			1000	1000	-	100～1050	50～650	-
		XYMH760-A			1000	1000	-	100～1250	50～650	-
		XYMH870-A			1250	1000	-	100～1550	50～750	-
		XYMH442-A		3軸	800	800	500	100～1050	50～450	50～250
		XYMH653-A			1000	1000	500	100～1050	50～650	50～350
		XYMH764-A			1000	1000	500	100～1250	50～650	50～350
		XYMH876-A			1250	1000	500	100～1550	50～750	50～550
		XYMH760-G	G	2軸	1000	1000	-	100～1250	200～850	-
		XYMH870-G		2軸	1250	1000	-	100～1550	200～1050	-
		XYMH764-G		3軸	1000	1000	500	100～1250	200～850	50～350
		XYMH876-G		3軸	1250	1000	500	100～1550	200～1050	50～550
		XYMH650-P	P	2軸	1000	-	500	100～1050	-	50～550
		XYMH760-P			1000	-	500	100～1250	-	50～650
		XYMH880-P			1250	-	250	100～1250	-	50～950
		XYMH764-P		3軸	1000	500	500	100～1250	50-350	50～650
		XYMH886-P		3軸	1250	500	250	100～1550	50～650	50～950
		XYMH530-F	F	2軸	1000	-	500	100～1050	-	50～350
		XYMH640-F			1000	-	500	100～1050	-	50～350
		XYMH760-F			1000	-	500	100～1250	-	50～550

XYMH876-G1
