軽量かつ長寿命

本体幅：120mm

繰返し精度：±0.01mm

水平荷重：110kg

垂直荷重：33kg

最高速度：1600mm/s

移動範囲：50-1250mm

モーターの加減速度を0.2秒に設定します。

逆クレーンの使用には標準仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。

納期: 7-10日

PDF

スライディングシートの剛性強化

ボディとスライドを一体成型することで剛性不足の問題を改善し、幅も狭くなり装置の設置スペースも小さくなります。

メンテナンスが簡単

シリーズ全体の両側に外部オイル注入ノズルがあり、カバーなしで直接オイルを注入できます。特殊なスチールベルトタイのデザインにより、毛髪を減らすことができ、クリーンルーム環境でも使用できます。

組み立て、時間の節約、便利

鋼帯を分解することなく、上から下または下から上に固定できます。
ボディ側面に取付基準面サポートを追加します。ボディ底面に位置決め用のPIN穴があります。

強度が増し、滑らかさが向上します

アルミボディ構造の採用により、ボディ強度が大幅に向上しました。 RMH5S/6Sと比較して、アルミボディにスチール製トラックを埋め込んで研磨することにより、歩行高さと真直度の精度が±0.02MM以下に向上しました（RMH10/12との比較）

ご注文方法

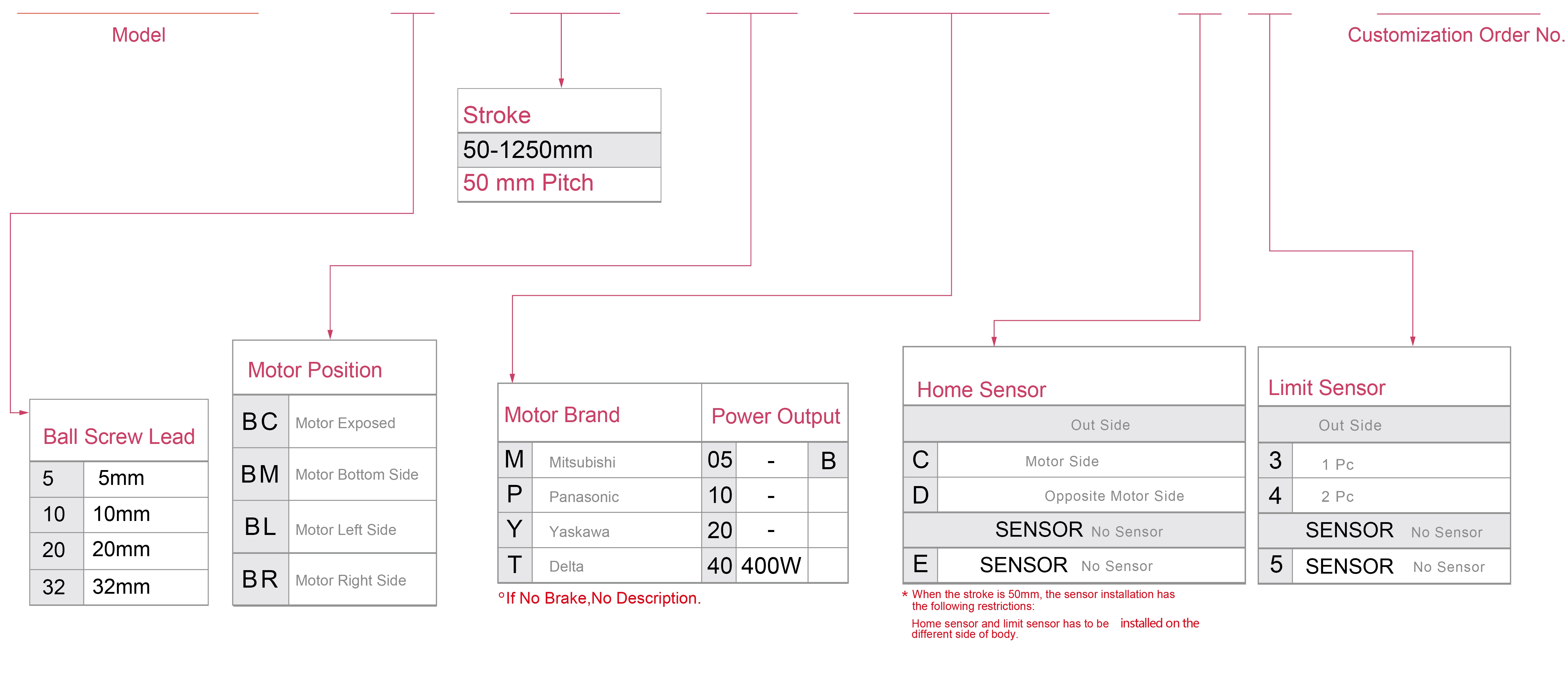

GRH12 - L5-100-BC-M40B - C4 -0001

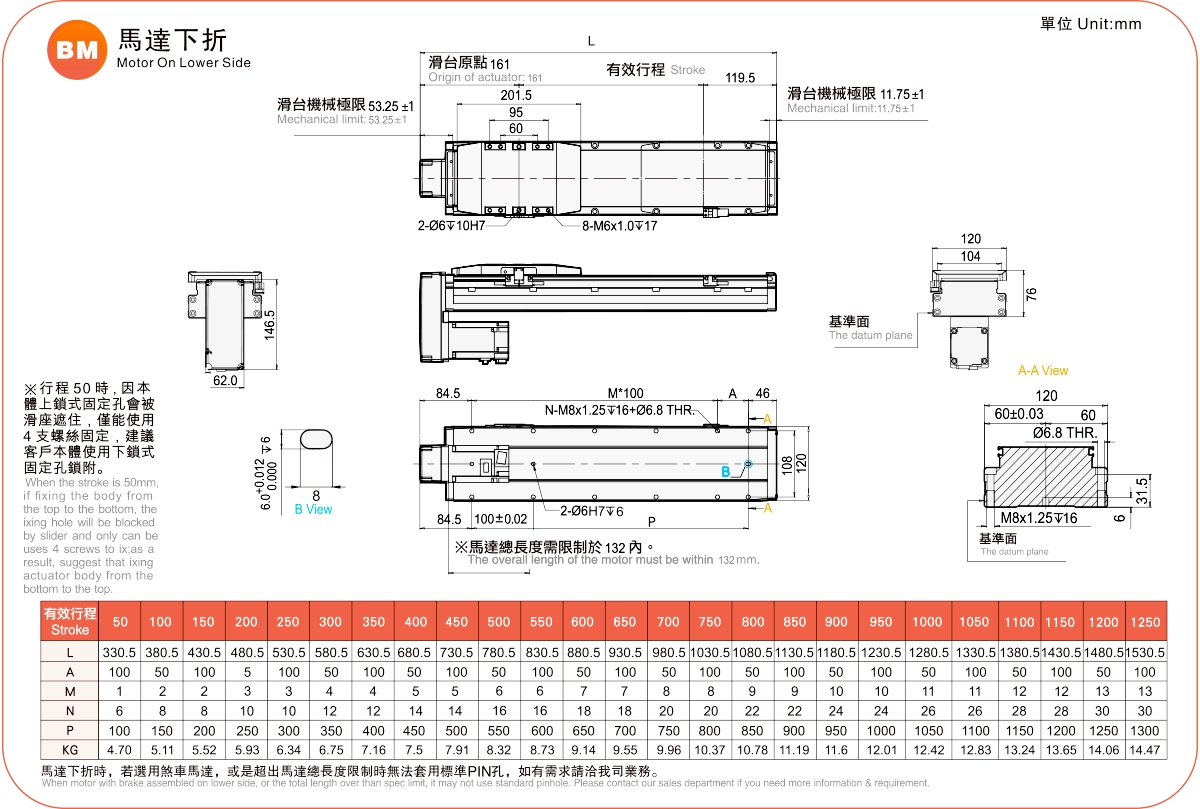

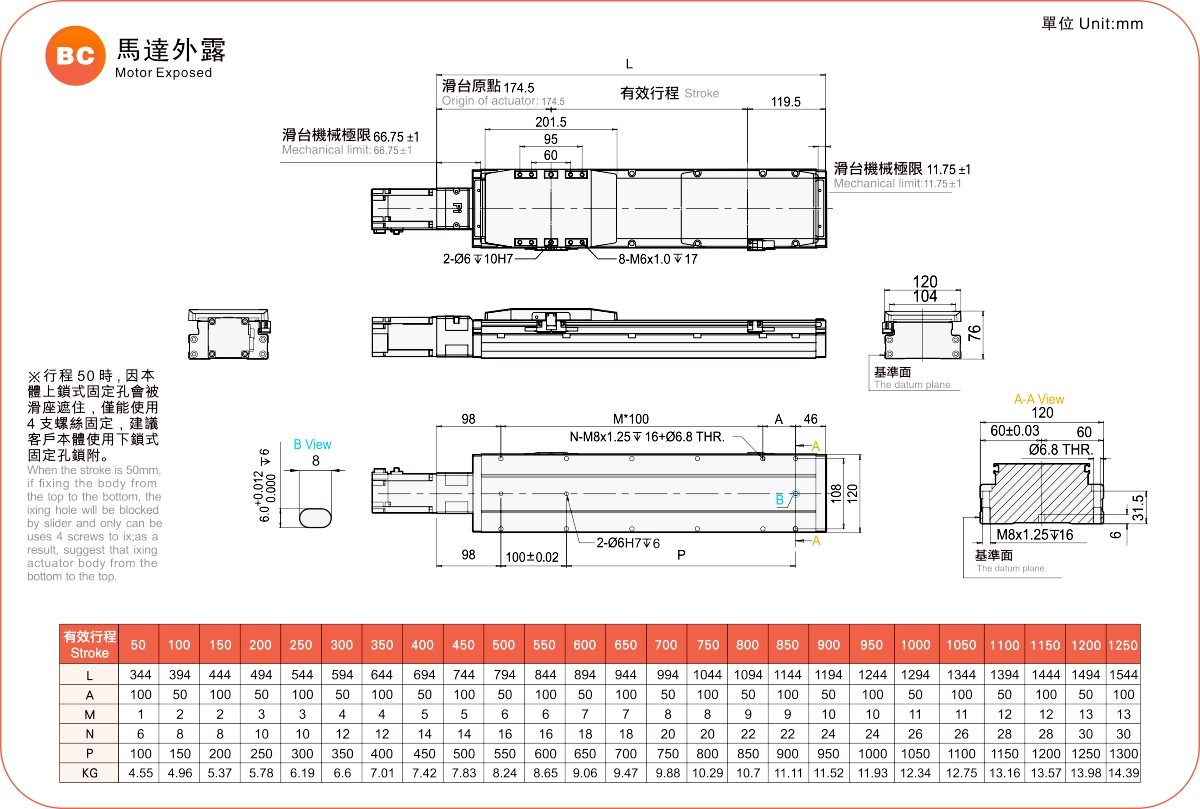

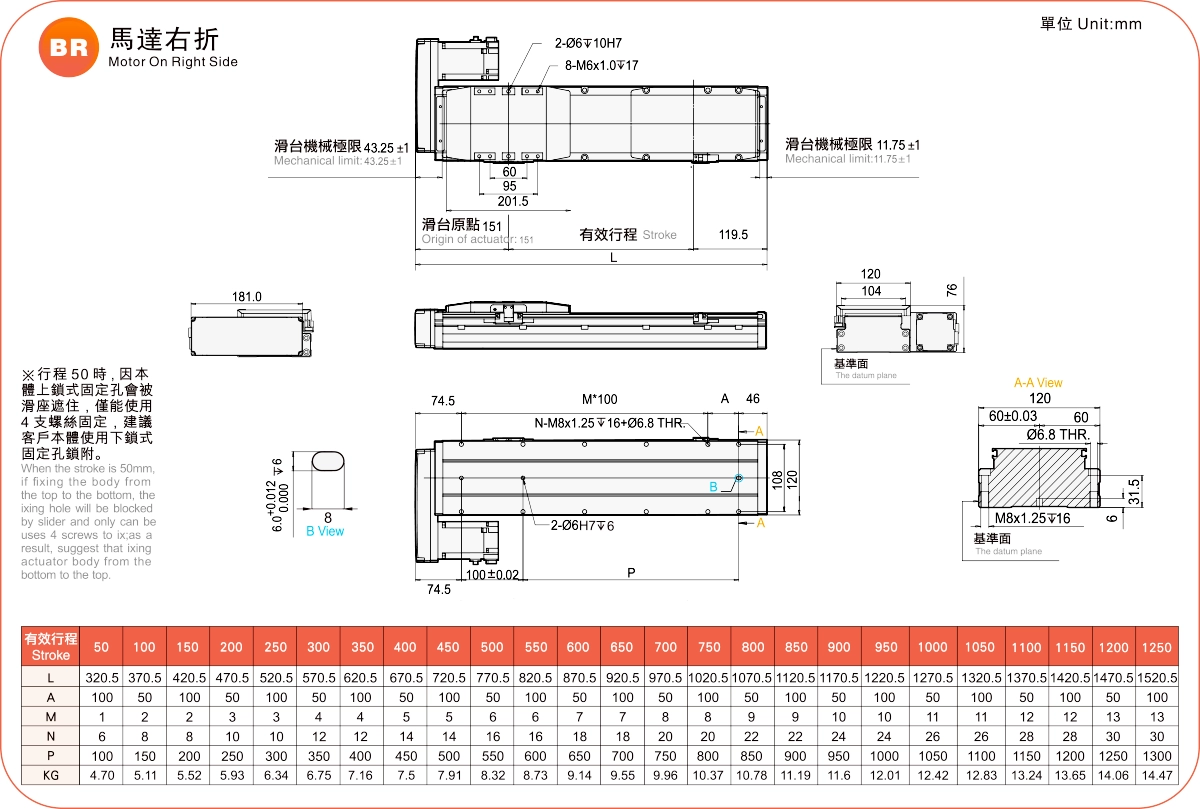

仕様

センサーのレイアウト

許容オーバーハング量

静的荷重モーメント

電動アクチュエータのスペックインデックス

どこで使用するか	ドリブンモード	型式仕様	モーター出力 (w)	幅(mm)	再現性 (mm)	ボールねじ仕様		最大積載量(kg)		最高速度 (mm/s) ※1
どこで使用するか	ドリブンモード	型式仕様	モーター出力 (w)	幅(mm)	再現性 (mm)	外径（mm）	リード(mm)	水平	垂直	最高速度 (mm/s) ※1
標準	ボールねじ	GRH4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH7	100W	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH15	750W	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

※最高速度はサーボモーターの最高回転数(3000)を基準としています。

ロングストロークボールねじアクチュエータ

どこで使用するか	ドリブンモード	型式仕様	モーター出力 (w)	幅(mm)	再現性 (mm)	ボールねじ仕様		最大積載量(kg)		最高速度 (mm/s) ※1
どこで使用するか	ドリブンモード	型式仕様	モーター出力 (w)	幅(mm)	再現性 (mm)	外径（mm）	リード(mm)	水平	垂直	最高速度 (mm/s) ※1
標準	ボールねじ	GRH 5M	100W	54	±0.01	12	2	30	10	100
		GRH 8M	200/400W	82	±0.01	16	5	50	15	250
		GRH12M	400W	120	±0.01	16	5	110	33	1600
