軽量で長寿命

ボディ幅：60～200mm

繰り返し精度：±0.005/0.01mm

水平荷重：150kg

垂直荷重：55kg

最高速度：250mm/s

移動範囲：800～2600mm

モーターの加速と減速を0.2秒に設定します。

逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配達時間：7～10日

PDF

多軸組み合わせの説明

単軸スライドテーブルの複数の組み合わせにより、2軸および3軸の多軸手動操作を開発しました
（1）垂直マルチセクションロボットと比較して、低価格
（2）巧妙な機械設計により、振動や変形を低減できる高剛性直交ロボットを実現
（3）単軸スライドテーブルのさまざまな組み合わせが可能

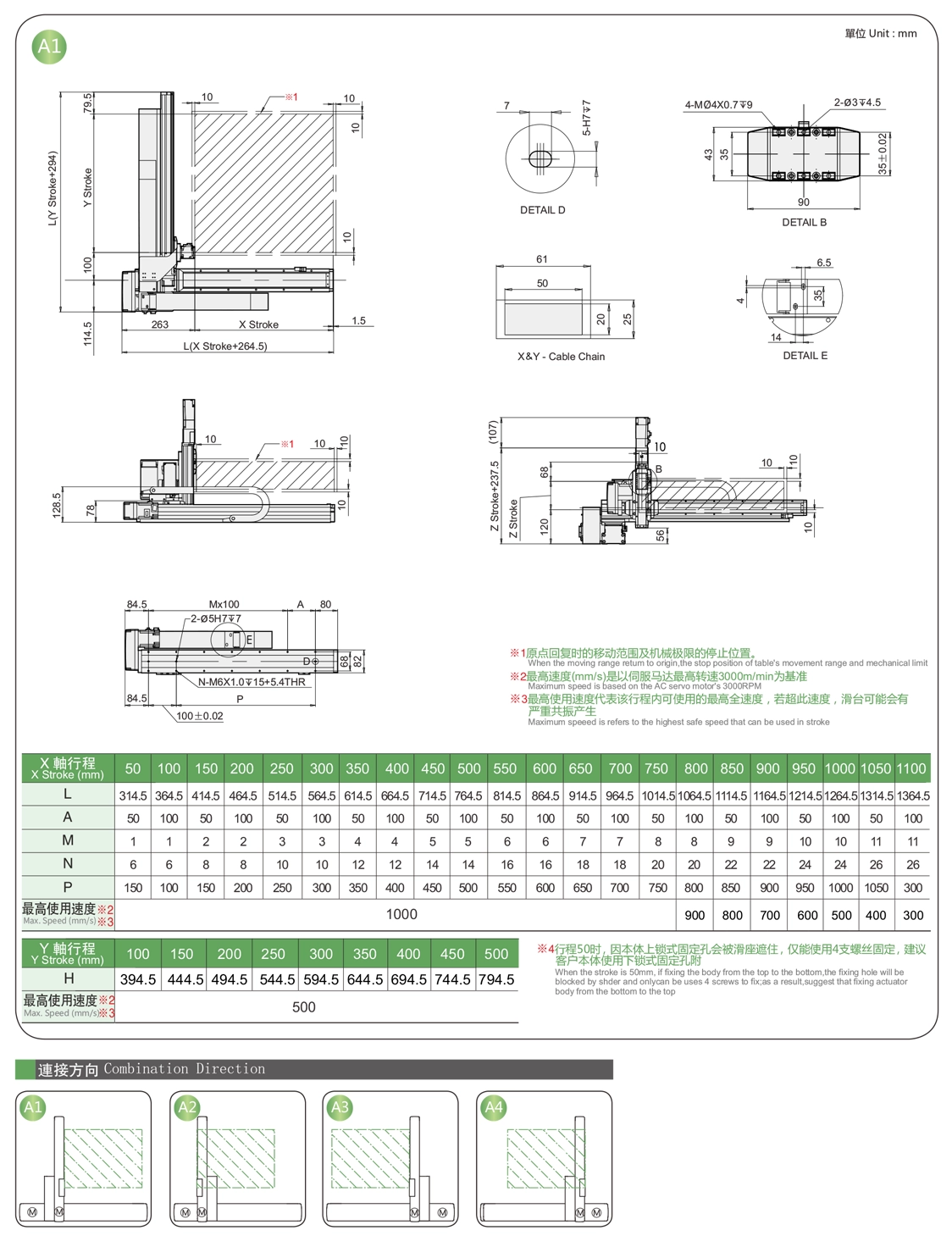

接続方向

注文方法

XYGH650-A 1-600-300- M - C - 0001

荷重仕様

最大積載量

Yストローク（mm）	50	150	250	350	450	550	650
Y ペイロード（kg）	24	20	17	15	13	11	9

電動アクチュエータのスペックインデックス

使用場所	駆動モード	仕様	組み合わせ	軸番号	最大速度(mm/s)			ストローク(mm)
使用場所	駆動モード	仕様	組み合わせ	軸番号	X軸	Y軸	Z軸	X軸	Y軸	Z軸
標準	ボールねじ	XYMH440-A	あ	2軸	1000	1000	-	100～1050	50～550	-
		XYMH650-A			1000	1000	-	100～1050	50～650	-
		XYMH760-A			1000	1000	-	100～1250	50～650	-
		XYMH870-A			1250	1000	-	100～1550	50～750	-
		XYMH442-A		3軸	800	800	500	100～1050	50～450	50～250
		XYMH653-A			1000	1000	500	100～1050	50～650	50～350
		XYMH764-A			1000	1000	500	100～1250	50～650	50～350
		XYMH876-A			1250	1000	500	100～1550	50～750	50～550
		XYMH760-G	G	2軸	1000	1000	-	100～1250	200～850	-
		XYMH870-G		2軸	1250	1000	-	100～1550	200～1050	-
		XYMH764-G		3軸	1000	1000	500	100～1250	200～850	50～350
		XYMH876-G		3軸	1250	1000	500	100～1550	200～1050	50～550
		XYMH650-P	P	2軸	1000	-	500	100～1050	-	50～550
		XYMH760-P			1000	-	500	100～1250	-	50～650
		XYMH880-P			1250	-	250	100～1250	-	50～950
		XYMH764-P		3軸	1000	500	500	100～1250	50～350	50～650
		XYMH886-P		3軸	1250	500	250	100～1550	50～650	50～950
		XYMH530-F	F	2軸	1000	-	500	100～1050	-	50～350
		XYMH640-F			1000	-	500	100～1050	-	50～350
		XYMH760-F			1000	-	500	100～1250	-	50～550

XYMH440-A1
