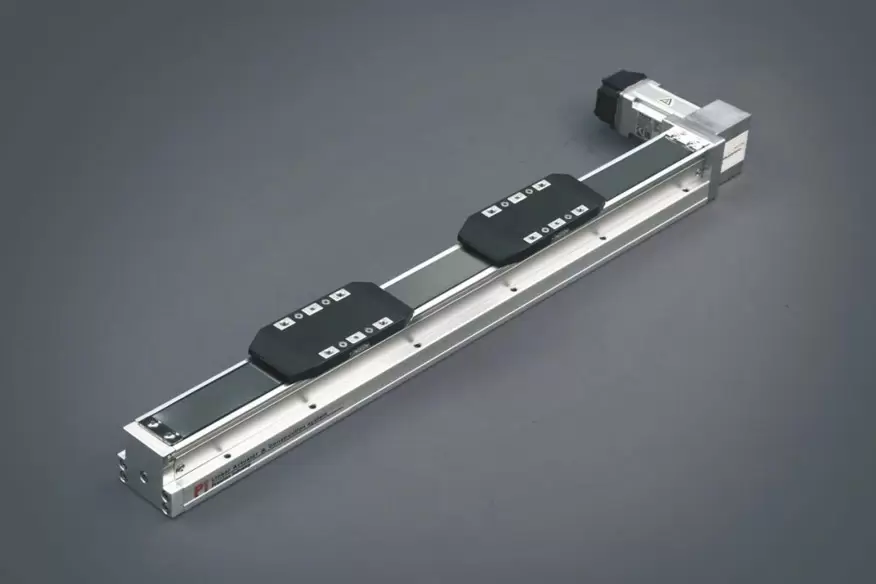

製品
本体幅：54mm
繰り返し精度：±0.04mm
水平荷重：10kg
最高速度：2000mm/s
移動範囲：50～650mm
モーターの加速と減速を0.2秒に設定します。
逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。
配達時間：7～10日
| スペック | 繰り返し精度(mm) | ±0.04 | |
| リード（mm） | 40 | ||
| 最大速度（mm/s） | 2000 | ||
| 最大積載量 | 水平（kg） | 5（ダブルスライド） | |
| 垂直（kg） | - | ||
| 定格推力（N） | 48 | ||
| ストロークピッチ（mm） | 50～650mm/50mmピッチ | ||
| 部品 | ACサーボモーター出力（W） | 100W | |
| ボール幅（mm） | 9 | ||
| カップリング（mm） | 8×8 | ||
| ホームセンサー | 外 | EE-SX674(NPN) | |

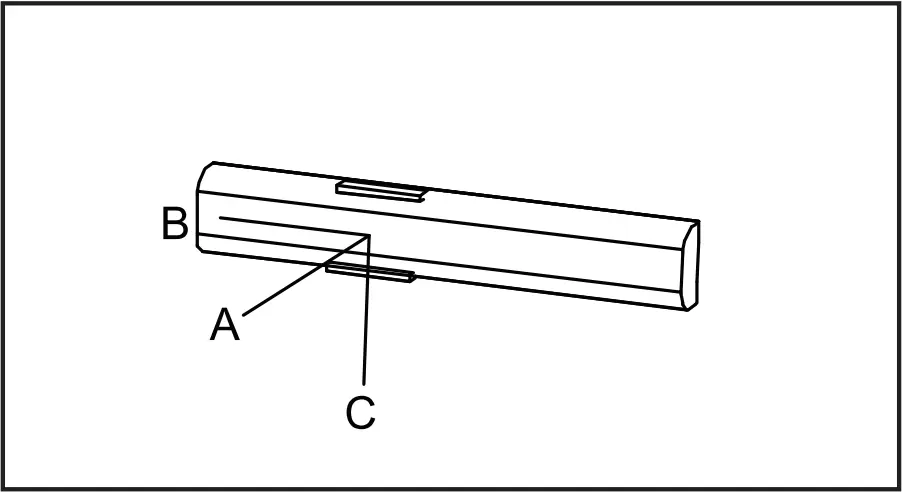

| 水平設置 | あ | B | C |
| 2kg | 320 | 120 | 130 |
| 3.5kg | 220 | 70 | 80 |
| 5kg | 175 | 55 | 60 |

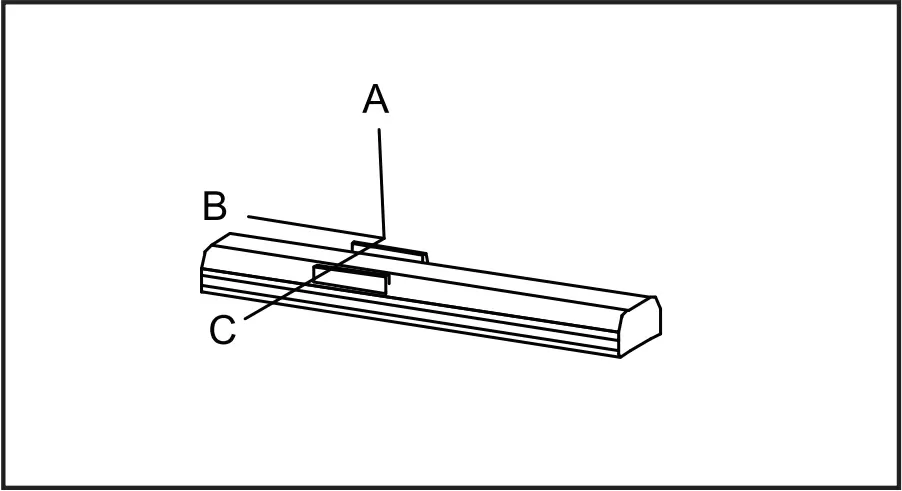

| 壁への設置 | あ | B | C |
| 2kg | 130 | 120 | 320 |
| 3.5kg | 75 | 70 | 320 |
| 5kg | 65 | 55 | 170 |

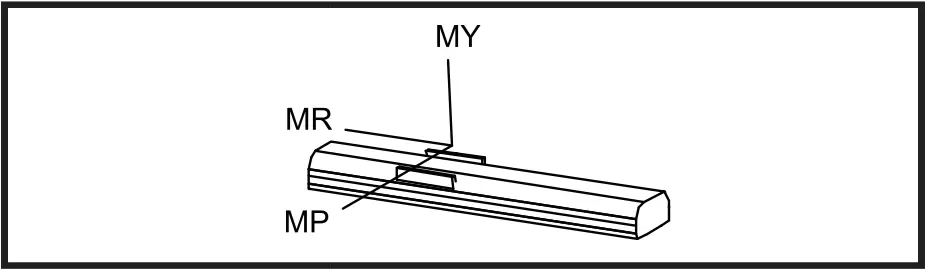

| 私の | 103 |
| 国会議員 | 103 |
| 氏 | 144 |
| 使用場所 | 駆動モード | モデル仕様 | 減速機構 | モーター出力 （わ） | 幅（mm） | 再現性 （ミリメートル） | ベルト仕様 | 最大積載量(kg) | 最高速度 （mm/秒）*1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ベルト幅(mm) | リード(mm) | 水平 | 垂直 | ||||||||
| 標準 | バルト | GRP 5 | いいえ | 100W | 54 | ±0.04 | 9 | 40 | 5 | - | 2000 |
| GRP 8 | いいえ | 200W | 82 | ±0.04 | 15 | 48 | 15 | - | 2400 | ||
| GRP 12 | はい | 400W | 120 | ±0.04 | 25 | 40 | 25 | - | 2000 | ||
| GRP 15 | はい | 400W | 150 | ±0.04 | 30 | 40 | 45 | - | 2000 | ||
※1最高速度はサーボモーターの最大回転数（3000rpm）を基準とします。
| 使用場所 | 駆動モード | モデル仕様 | 減速機構 | モーター出力 （わ） | 幅（mm） | 再現性 （ミリメートル） | ベルト仕様 | 最大積載量(kg) | 最高速度 （mm/秒）*1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ベルト幅(mm) | リード(mm) | 水平 | 垂直 | ||||||||
| 標準 | バルト | GRP 5M | いいえ | 100W | 54 | ±0.04 | 9 | 40 | 10 | - | 2000 |
| GRP 8M | いいえ | 200W | 82 | ±0.04 | 15 | 48 | 15 | - | 2400 | ||
| GRP12M | いいえ | 400W | 120 | ±0.04 | 25 | 40 | 25 | - | 2000 | ||
