軽量で長寿命

X軸（RMH17）

再現性：±0.01（mm）

ボールねじのリード：20mm

最高速度：1000mm/秒

ストローク：100～1250mm、ピッチ：50mm

ACサーボモーター出力：400W

Z軸（RMH14）

再現性：±0.01（mm）

ボールねじのリード：10（mm）

最高速度：500mm/秒

ストローク：50～650mm、ピッチ：50mm

ACサーボモーター出力：400W

Z軸最大荷重：22kg

PDF

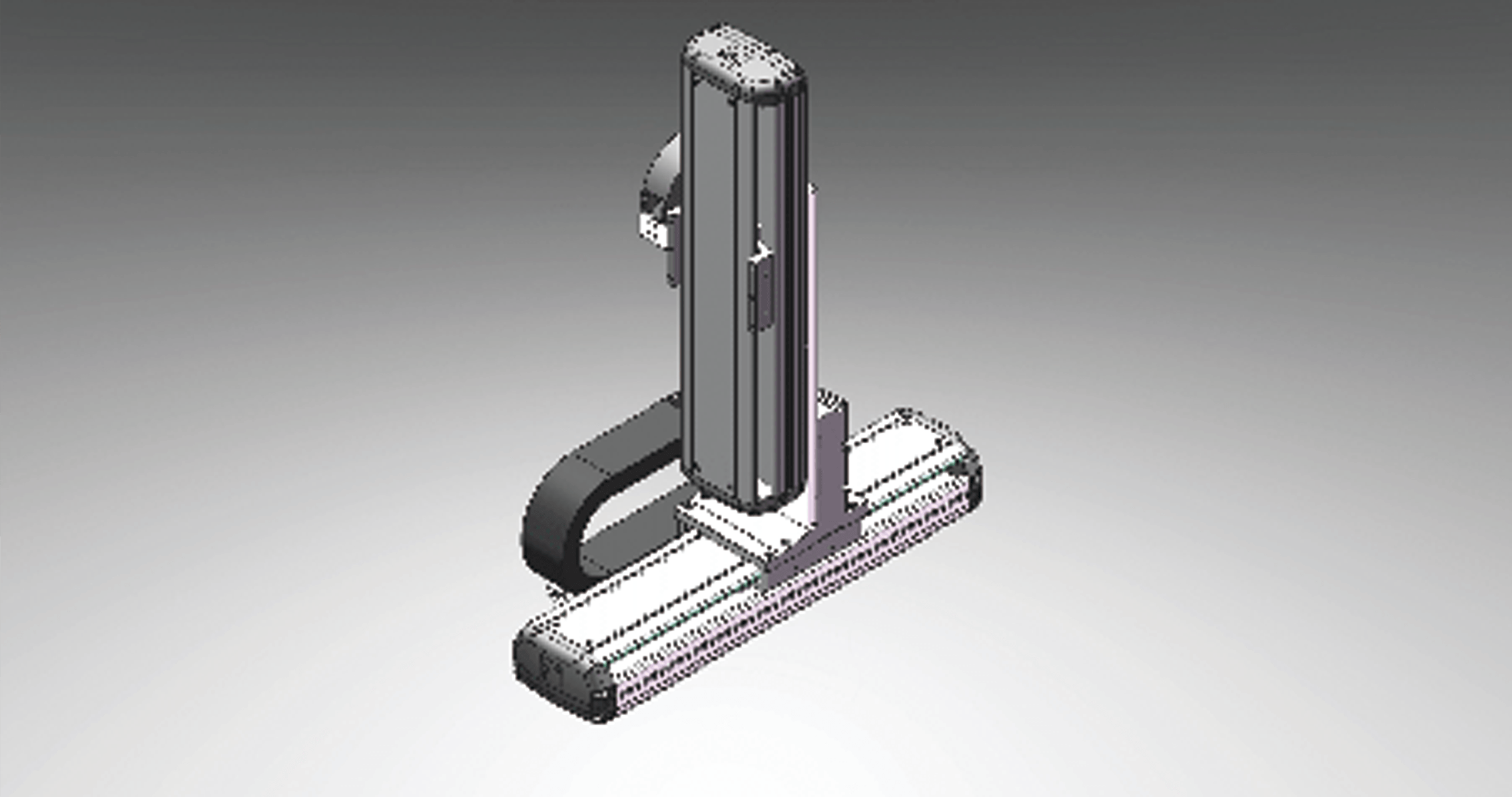

多軸組み合わせの説明

単軸スライドテーブルの多様な組み合わせにより、2軸および3軸の多軸手動操作を実現しました。
(1)垂直多段ロボットと比較して低価格。
(2)巧妙な機械設計により高剛性直交ロボットを実現し、振動や変形を低減。
(3)単軸スライドテーブルの多様な組み合わせが可能。

接続方向

注文方法

XYMH760-P 1-600-450-M-C-0001

負荷仕様

最大積載量

Yストローク（mm）	50	150	250	350	450	550	650
Y 積載量 (kg)	24	20	17	15	13	11	9

電動アクチュエータの仕様索引

使用場所	駆動モード	仕様	組み合わせ	軸番号	最高速度（mm/秒）			ストローク（mm）
使用場所	駆動モード	仕様	組み合わせ	軸番号	X軸	Y軸	Z軸	X軸	Y軸	Z軸
標準	ボールねじ	XYMH440-A	A	2軸	1000	1000	-	100～1050	50～550	-
		XYMH650-A			1000	1000	-	100～1050	50～650	-
		XYMH760-A			1000	1000	-	100～1250	50～650	-
		XYMH870-A			1250	1000	-	100～1550	50～750	-
		XYMH442-A		3軸	800	800	500	100～1050	50～450	50～250
		XYMH653-A			1000	1000	500	100～1050	50～650	50～350
		XYMH764-A			1000	1000	500	100～1250	50～650	50～350
		XYMH876-A			1250	1000	500	100～1550	50～750	50～550
		XYMH760-G	G	2軸	1000	1000	-	100～1250	200～850	-
		XYMH870-G		2軸	1250	1000	-	100～1550	200～1050	-
		XYMH764-G		3軸	1000	1000	500	100～1250	200～850	50～350
		XYMH876-G		3軸	1250	1000	500	100～1550	200～1050	50～550
		XYMH650-P	P	2軸	1000	-	500	100～1050	-	50～550
		XYMH760-P			1000	-	500	100～1250	-	50～650
		XYMH880-P			1250	-	250	100～1250	-	50～950
		XYMH764-P		3軸	1000	500	500	100～1250	50-350	50～650
		XYMH886-P		3軸	1250	500	250	100～1550	50～650	50～950
		XYMH530-F	F	2軸	1000	-	500	100～1050	-	50～350
		XYMH640-F			1000	-	500	100～1050	-	50～350
		XYMH760-F			1000	-	500	100～1250	-	50～550

XYMH760-P
