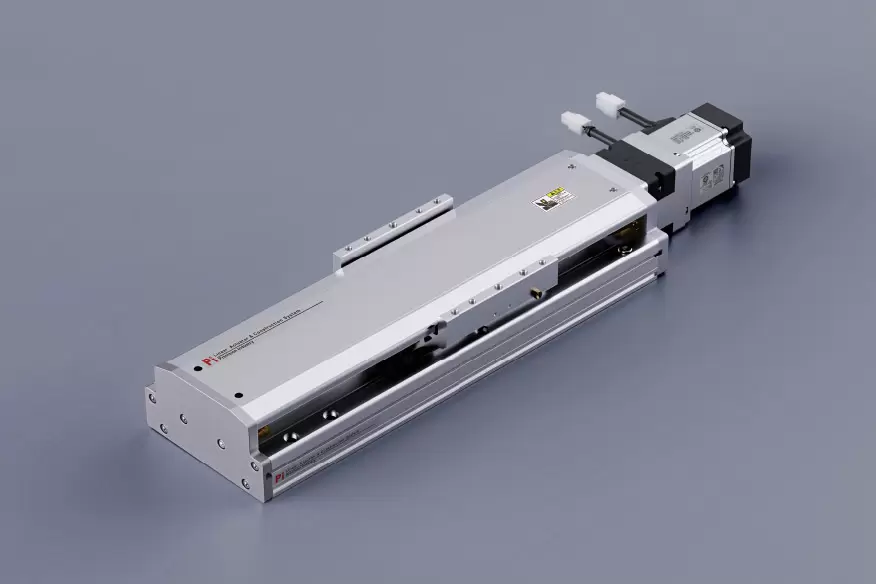

現在位置：ホーム > 製品 > 一般環境4条列内蔵型 > GSHシリーズ > GSH17S ロングストローク > モーター露出

軽量かつ長寿命

本体本体幅：170-90mm

繰返し位置決め精度：±0.005/0.01mm

水平荷重：120kg

垂直荷重：50kg

最高速度：2000mm/s

移動範囲：900-2200mm

モーターの加減速度を0.2sに設定します。

逆クレーンの使用には一般環境仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。

納期: 7-10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

4 列ボール設計 - 精度の向上

隙間がなく、軽くて楽に移動できる「円弧溝」により、高精度を長期間維持しやすい。
内蔵スライダは4方向とも同一定格荷重が得られ、どの方向でも使用可能です。
高剛性、高精度、低摩擦、高速運動耐荷重、長寿命。

よりコンパクトな構造

従来品に比べ、製品サイズを小型化しました。装置への組み込みが容易で、装置自体の小型化にも貢献します。

長い旅

移動範囲最大3000mm、最高速度2200mm/sの4列ボールねじ埋込型スライドテーブル、

縦置き設置可能

全シリーズ縦置き設置可能です。

簡単なメンテナンス - 非常に低コスト

カバーを取り外掛掛さずにシリーズ全体に外掛掛部給油が可能です。特殊なスチールベルト構造設計による自己潤滑油貯蔵システムを備えています。

完全なスタイル - 多数の利点

スチールベルト保護により、スライドテーブルへの異物の直接落下を防ぎ、発塵を抑えます。クリーンルーム環境でも使用でき、さまざまなメーカーや設置方法のモーターを搭載できます。

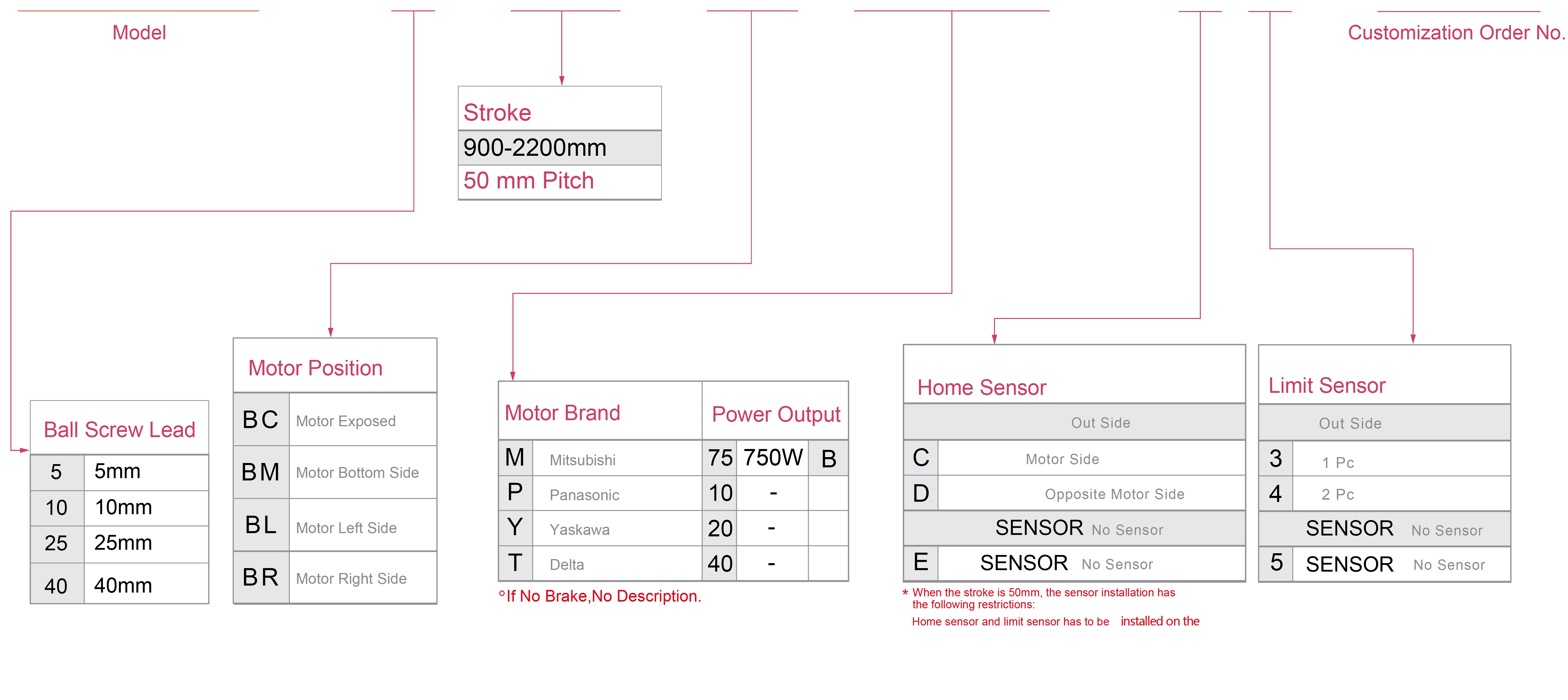

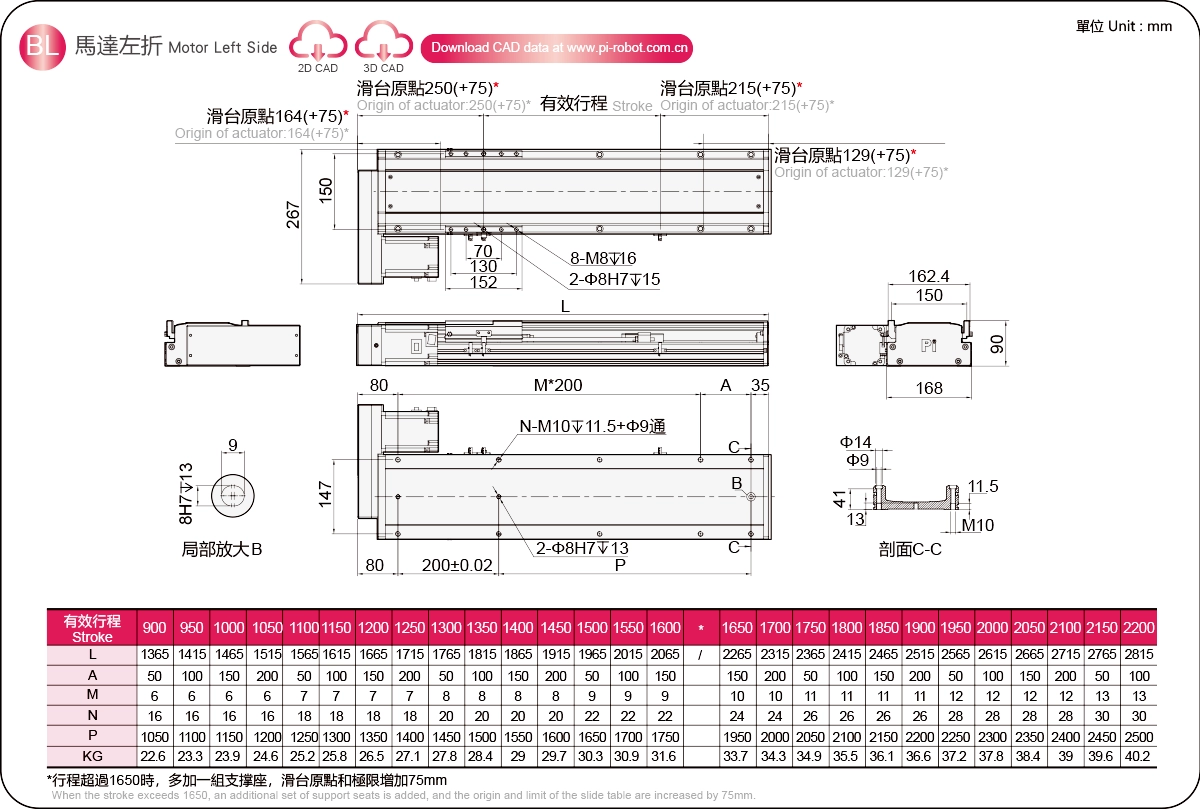

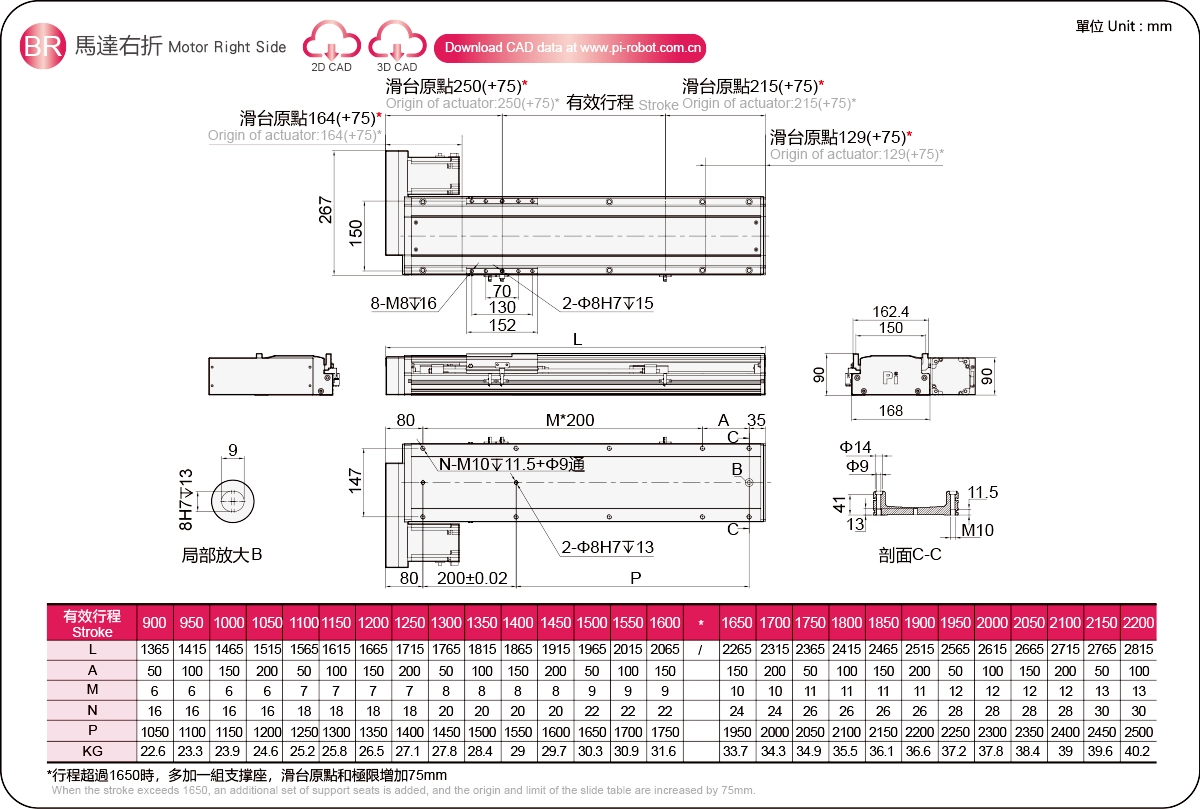

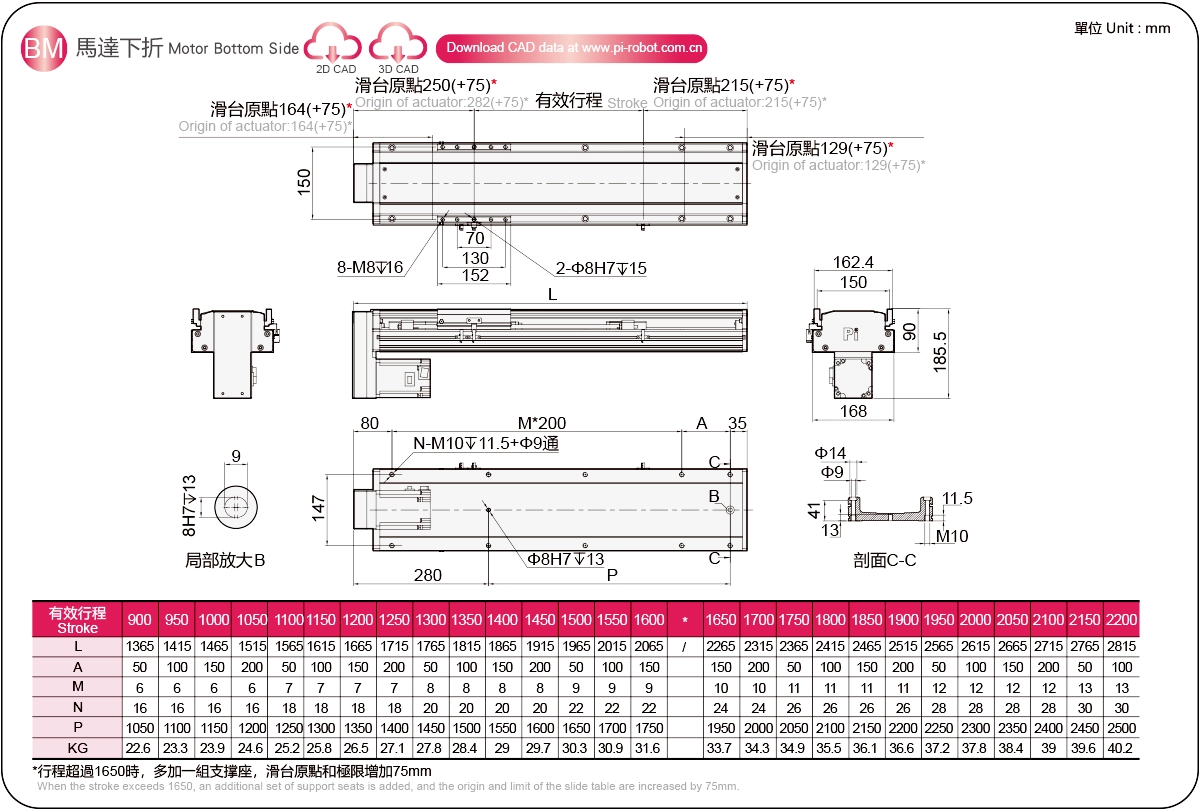

ご注文方法

GSH17S - L5-900-BC-M75B - C4 -0001

仕様

スペック	繰返し位置決め精度(mm)		±0.005/0.01
	リード(mm)		5	10	20	40
	最高速度(mm/s) ※1		250	500	1000	2000
	最大可搬質量	水平(kg)	120	110	75	35
		垂直(kg)	50	40	25	10
	定格推力(N)		2563	1281	640	320
	ストローク(mm) ※2		100～1250mm/50mmピッチ
部品	AC サーボモータ容量(W)		750
	ボールねじ仕様 (C7 級 )(mm)		C7Ø20
	ボールねじ仕様 (C7 級 )(mm)		4条列内蔵型
	カップリング(mm)		12X19
	原点センサリミットセンサ	外掛掛	EE-SX672(NPN)
		内蔵	EE-SX674(NPN)

センサーのレイアウト

※1 加減速値は0.2sに設定されています。

※2 ストロークが600mmを超えるとボールねじの振れが発生します。このような状況では、作業速度を下げることをお勧めします。詳細はP85をご参照ください。

許容オーバーハング量

(単位：mm)

水平使用時		A	B	C
リード5	70kg	600	180	241
	90kg	400	138	208
	120kg	200	94	156
リード10	65kg	600	168	234
	85kg	500	126	169
	110kg	400	90	143
リード20	35kg	500	240	306
	55kg	400	126	195
	75kg	300	90	137
リード40	15kg	400	294	384
	22kg	300	168	247
	-	-	-	-

(単位：mm)

壁面取付使用時		A	B	C
リード5	70kg	600	221	174
	90kg	400	176	132
	120kg	200	143	97
リード10	60kg	600	260	180
	80kg	500	176	132
	110kg	400	143	90
リード20	30kg	500	368	306
	50kg	400	208	168
	75kg	300	169	90
リード40	12kg	400	494	384
	22kg	300	247	174
	-	-	-	-

(単位：mm)

垂直使用時		A	C
リード5	20kg	480	480
	30kg	320	320
	50kg	180	180
リード10	15kg	500	500
	25kg	350	350
	40kg	200	200
リード20	10kg	450	450
	25kg	250	250
	-	-	-
リード40	4kg	850	850
	10kg	320	320
	-	-	-

静的許容モーメント

(単位：Nm)

MY	728
MP	728
MR	1876

※表中のトルク値は重心を示します。

※規定条件で使用した場合の寿命は10,000kmです。

※データ情報は天吊り逆使用時のものではAりません。天吊り逆使用をご希望の場合は別途お問い合わせください。

電動アクチュエータのスペックインデックス

使用環境	伝動方式	品番	出力容量 (w)	本体幅(mm)	本体高さ (mm)	繰返し位置決め精度 (mm)	ボールねじ仕様 (C7 級 )		最大可搬質量(kg)		最高速度 (mm/s) ※1
							ねじ径（mm）	リード(mm)	水平	垂直
							ねじ径（mm）	リード(mm)	水平	垂直
一般環境	ボールねじ	GSH6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

超ロングストロークシリーズ

使用環境	伝動方式	品番	出力容量 (w)	本体幅(mm)	本体高さ (mm)	繰返し位置決め精度 (mm)	ボールねじ仕様 (C7 級 )		最大可搬質量(kg)		最高速度 (mm/s) ※1
							ねじ径（mm）	リード(mm)	水平	垂直
							ねじ径（mm）	リード(mm)	水平	垂直
一般環境	ボールねじ	GSH10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
