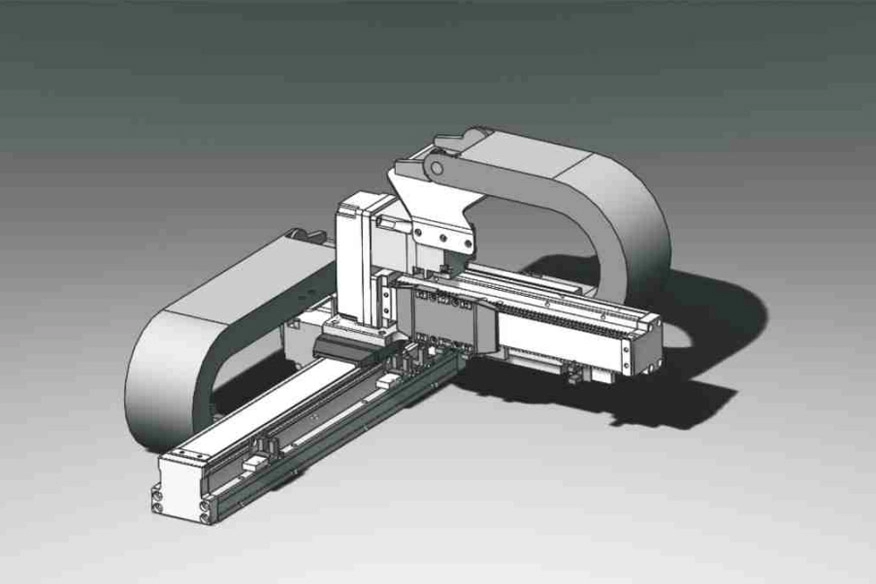

軽量かつ長寿命

X軸(GRH8)

繰返し精度：±0.005(mm）

ボールねじリード:20(mm）

最高速度：1000(mm/s）

ストローク：50～1150(mm) 50mmピッチ

ACサーボモーター出力:200(w)

Y軸(GRH5)

再現性：±0。005 (mm）

ボールねじリード:10(mm）

最高速度：500(mm/s）

ストローク:100-500(mm) 50mmピッチ

ACサーボモーター出力:100(w)

Y軸最大荷重：8.3(kg）

PDF

多軸組み合わせ説明

単軸スライドテーブルの多様な組み合わせにより、2軸、3軸の多軸手動操作を実現します。
(1) 立型多断面ロボットに比べ、低価格です。
(2) 賢い機構設計により、振動や変形を低減できる直交ロボットの高剛性を実現します。
(3) 単軸スライドテーブルの多彩な組み合わせが可能です。

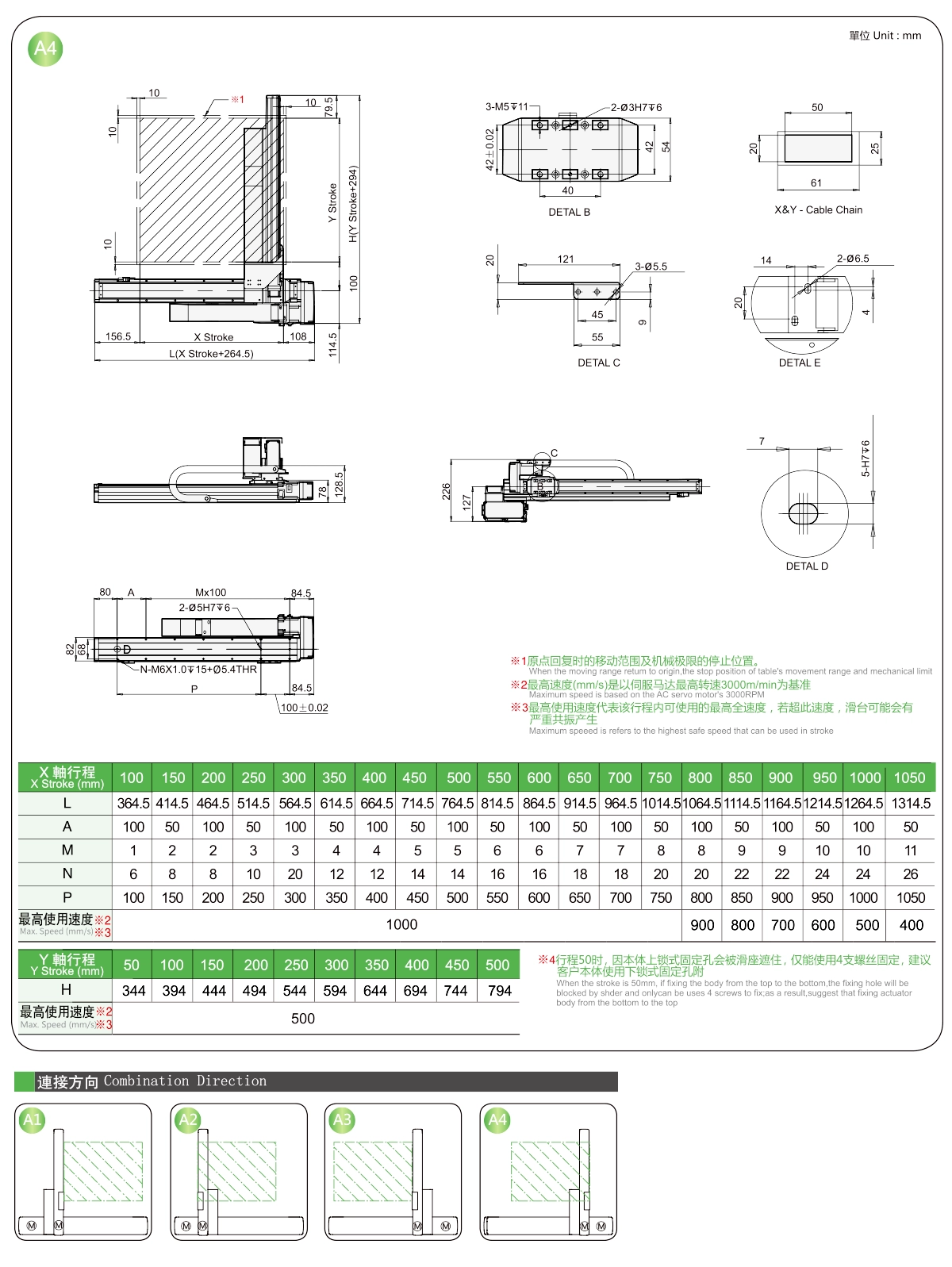

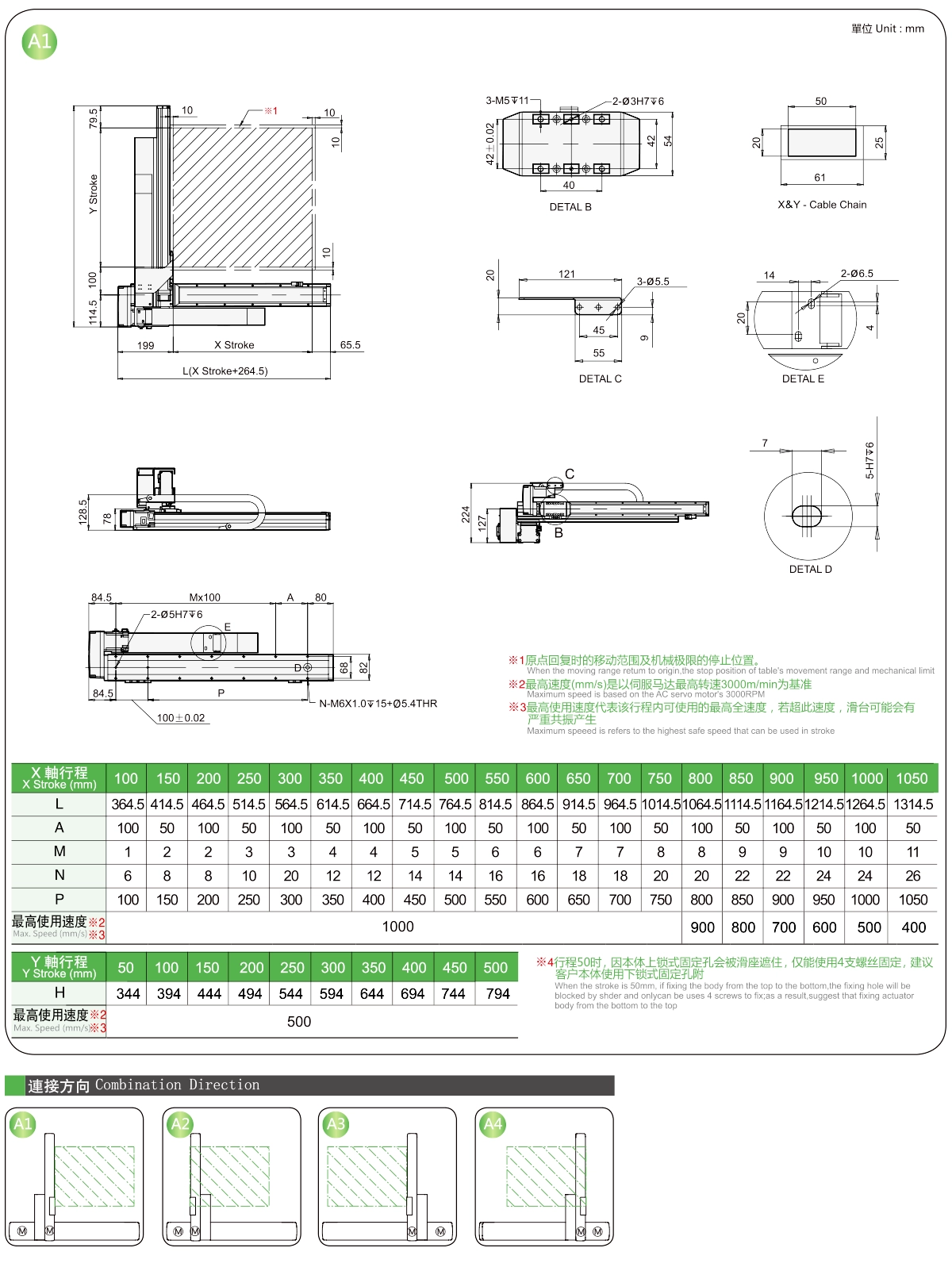

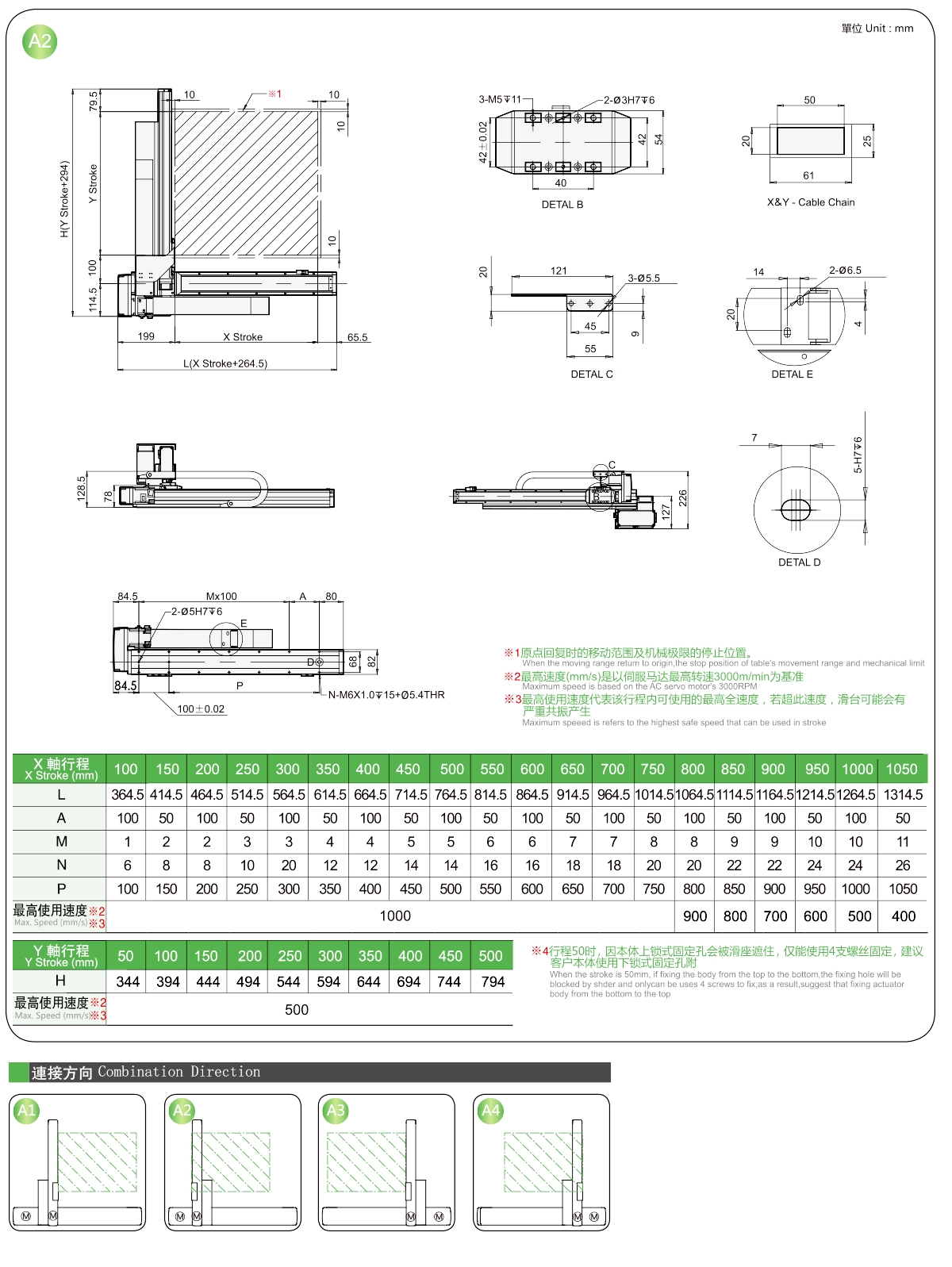

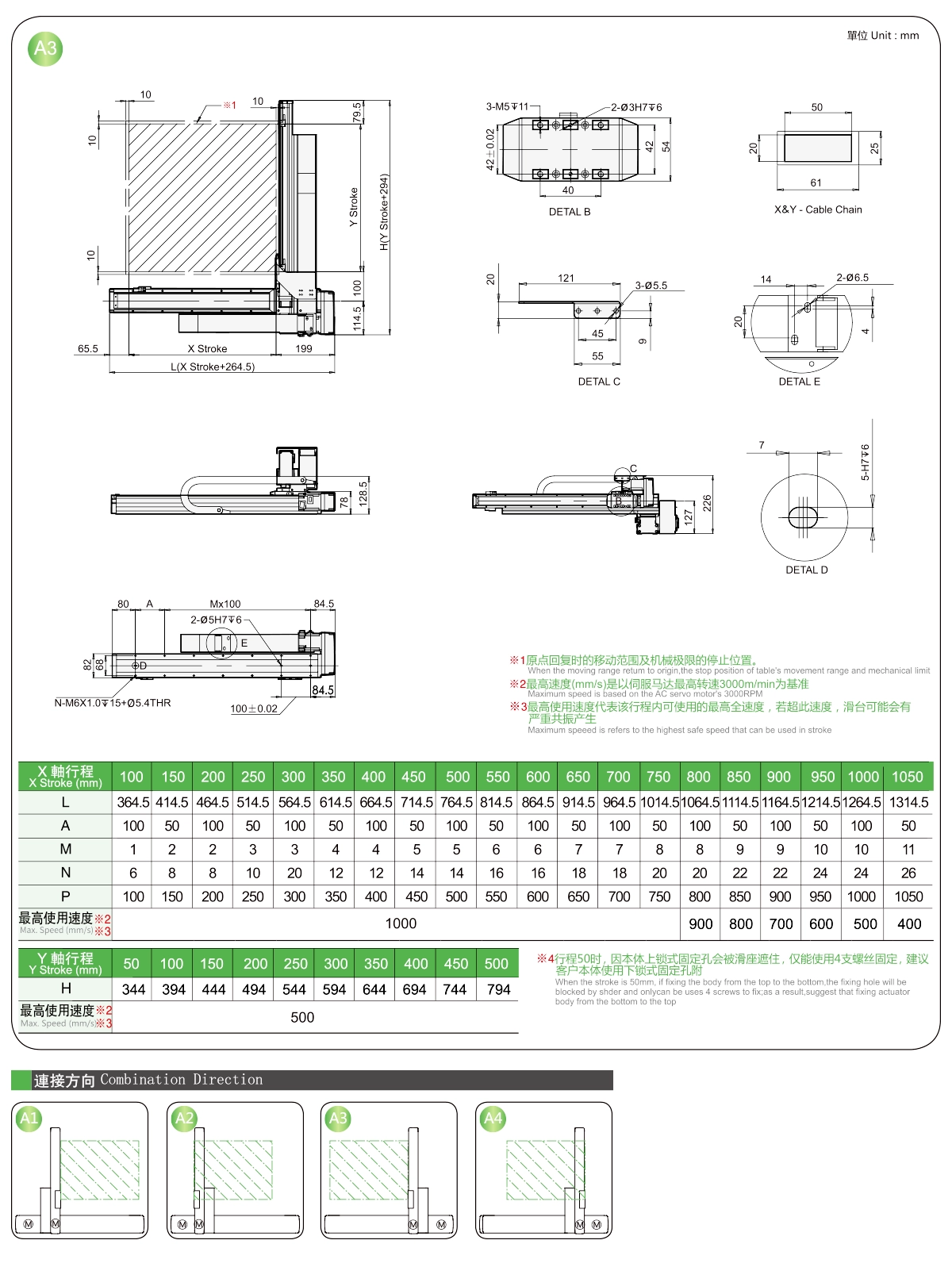

接続方向

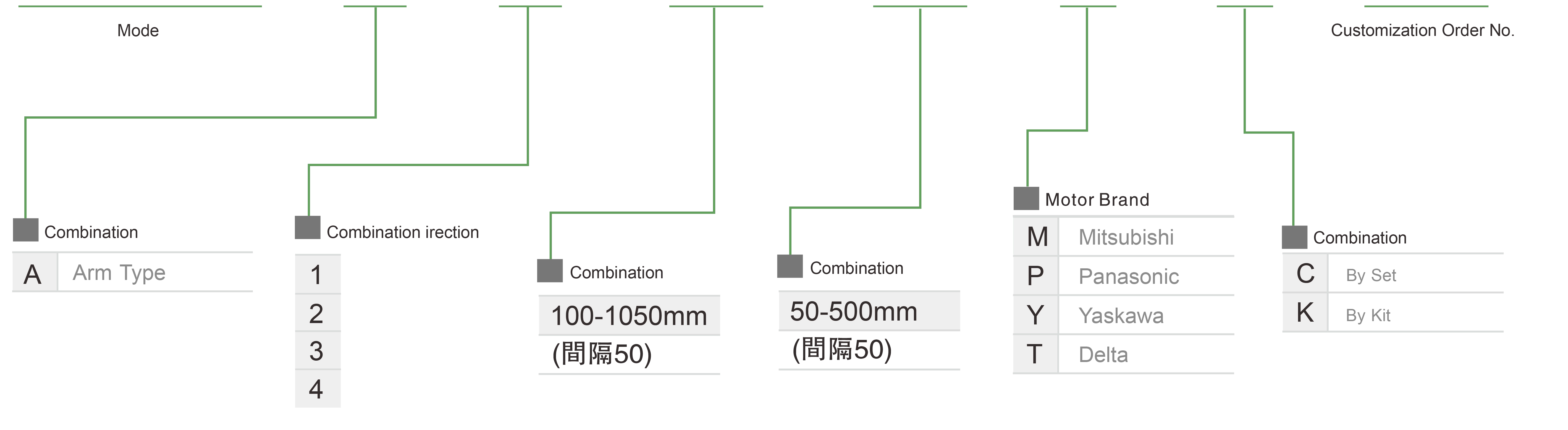

ご注文方法

XYGH320-A-1-500-500-M-C-0001

仕様

最大積載量

Yストローク(mm)	50	150	200	250	300
Y 積載量 (kg)	4.5	3.9	3.6	3	2.8

電動アクチュエータのスペックインデックス

どこで使用するか	ドリブンモード	型式仕様	組み合わせ	軸番号	鉛			最高速度(mm/s)			ストローク(mm)
どこで使用するか	ドリブンモード	型式仕様	組み合わせ	軸番号	X軸	Y軸	Z軸	X軸	Y軸	Z軸	X軸	Y軸	Z軸
標準	ボールねじ	XYGH210-A	アームタイプ	2軸	20	2	-	1000	100	-	500～800	100～300	-
		XYGH320-A			20	10	-	1000	500	-	500～1100	100～500	-
		XYGH430-A			20	10	-	1000	500	-	500～1250	100～600	-
		XYGH430-A			20	20	-	1000	1000	-	500～1250	100～600	-
		XYGH440-A			20	20	-	1000	1000	-	500～1250	100～500	-
		XYGH440-A			10	10	-	500	500	-	500～1250	100～600	-
		XYGH321-A		3軸	20	10	2	1000	500	100	500～1100	100～500	50～100
		XYGH432-A		3軸	20	10	5	1000	500	250	500～1250	100～550	50～350
