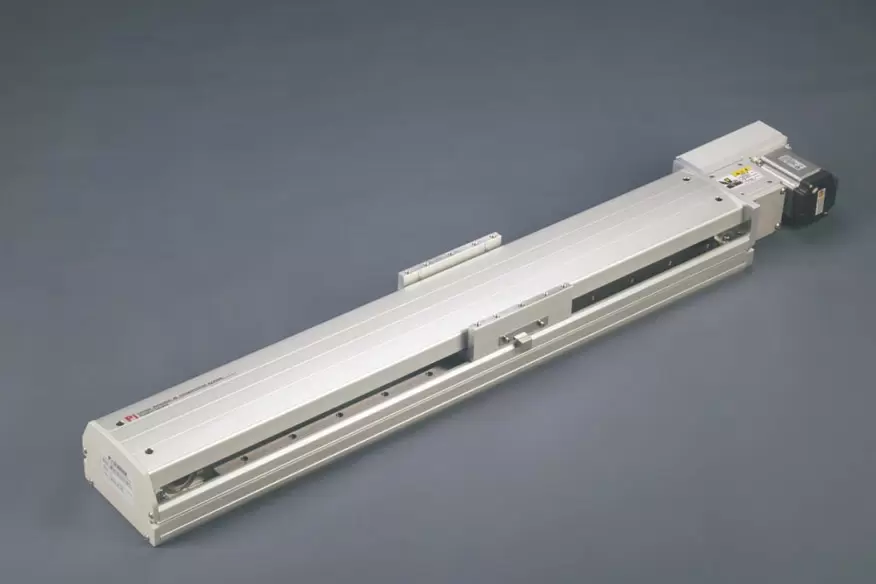

製品
繰返し位置 決め精度：±0.04mm
水平荷重：25kg
リード：40mm
最高速度：2000mm/s
ストローク：100-4050mm
モーターの加減速度を0.2sに設定します。
逆クレーンの使用には一般環境仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。
納期: 7-10日
| スペック | 繰返し位置 決め精度(mm) | ±0.04 | |
| リード(mm) | 40 | ||
| 最高速度(mm/s) | 2000 | ||
| 最大可搬質量 | 水平(kg) | 45 | |
| 垂直(kg) | - | ||
| 定格推力(N) | 204 | ||
| ストローク(mm) | 100～4050mm/50mmピッチ | ||
| 部品 | AC サーボモータ容量(W) | 400W | |
| ベルト本体幅(mm) | 30 | ||
| ボールねじ仕様 (C7 級 )(mm) | 本体幅20×高さ15 | ||

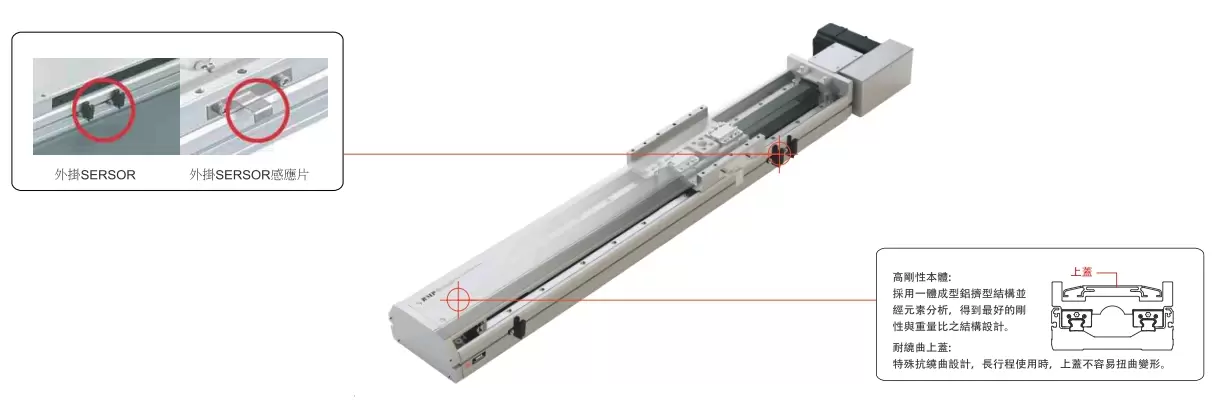

| 原点センサリミットセンサ | 外掛掛 | EE-SX672(NPN) | |

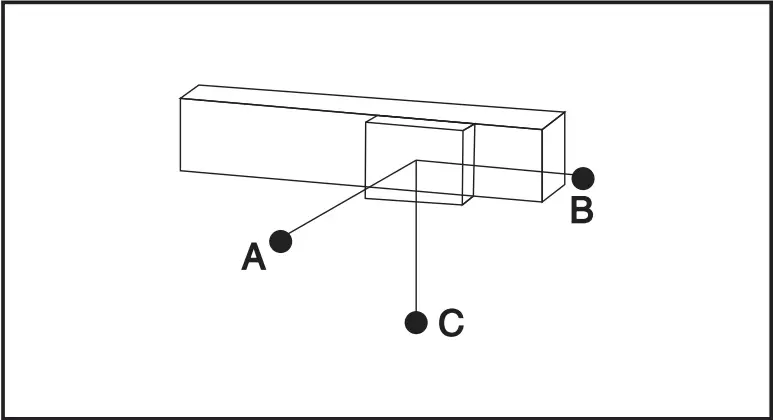

| 水平使用時 | A | B | C |
| 10kg | 2942 | 1133 | 1033 |
| 20kg | 1430 | 547 | 498 |
| 30kg | 926 | 350 | 320 |
| 45kg | 588 | 219 | 201 |
| 壁面取付使用時 | A | B | C |
| 15kg | 676 | 742 | 1933 |
| 25kg | 390 | 428 | 1127 |
| 35kg | 269 | 294 | 781 |
| 45kg | 201 | 219 | 588 |
| MY | 1032 |
| MP | 1034 |
| MR | 908 |
| 使用環境 | 伝動方式 | 品番 | 減速機構 | 出力容量 (w) | 本体幅(mm) | 繰返し位置決め精度 (mm) | ベルト仕様 | 最大可搬質量(kg) | 最高速度 (mm/s) ※1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ベルト本体幅(mm) | リード(mm) | 水平 | 垂直 | ||||||||
| 一般環境 | ベルト | RMP14S | はい | 200W | 135 | ±0.04 | 22 | 40 | 25 | - | 2000 |
| RMP17S | はい | 400W | 170 | ±0.04 | 30 | 40 | 45 | - | 2000 | ||
| RMP22S | はい | 750W | 220 | ±0.04 | 50 | 40 | 85 | - | 2000 | ||
| RMP28R | いいえ | 1000W | 280 | ±0.08 | 50 | 230 | 230 | - | 2000 | ||
| RMP28RN | いいえ | 1000W | 280 | ±0.08 | 50 | 230 | 200 | - | 2000 | ||
※1最高速度はサーボモーターの最高回転数(3000)を基準としています。
※最高速度はステッピングモーターの最高回転数(500回転)を基準としています。
