軽量かつ長寿命

繰り返し精度：±0.003mm

最大力: 114 N

連続力：52N

連続取扱重量：10kg

標準ストローク：

1-シングルムーバー: 96-1824/96 mm

標準ストローク：

2デュアルムーバー: 48-1680/96 mm

最高速度: 2500 mm/s

PDF

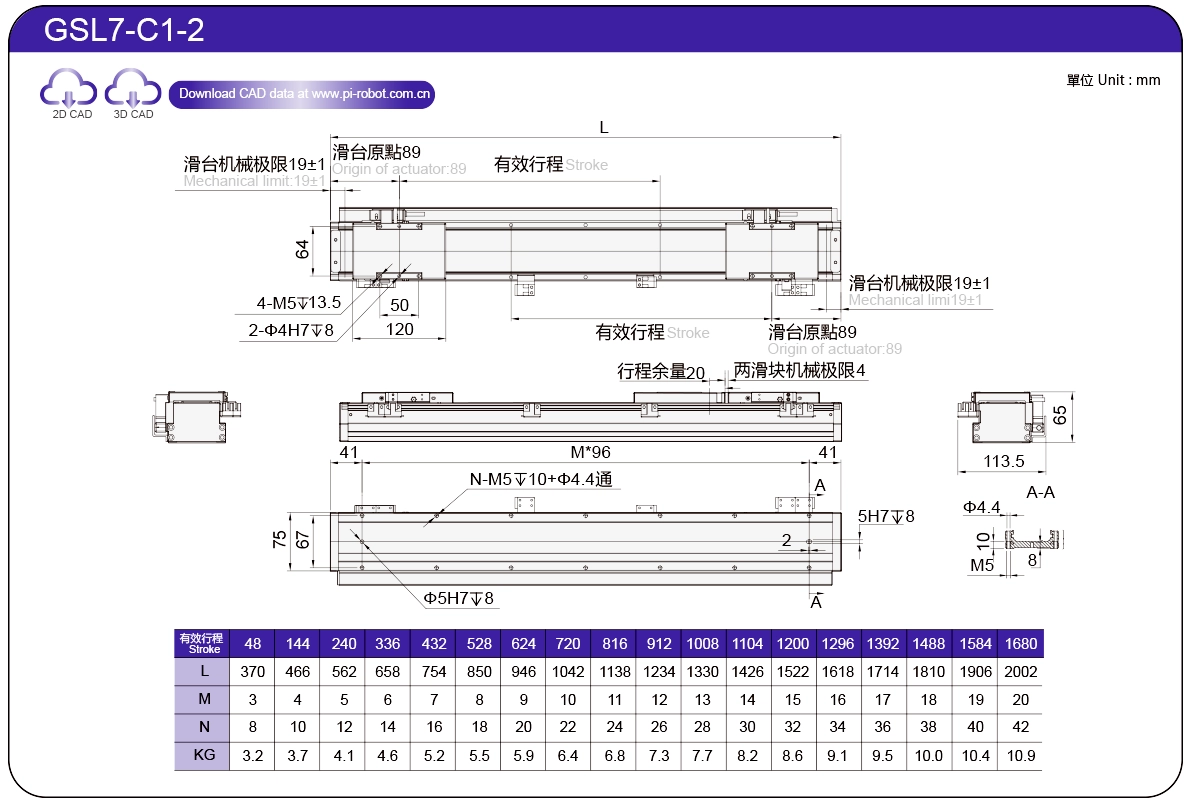

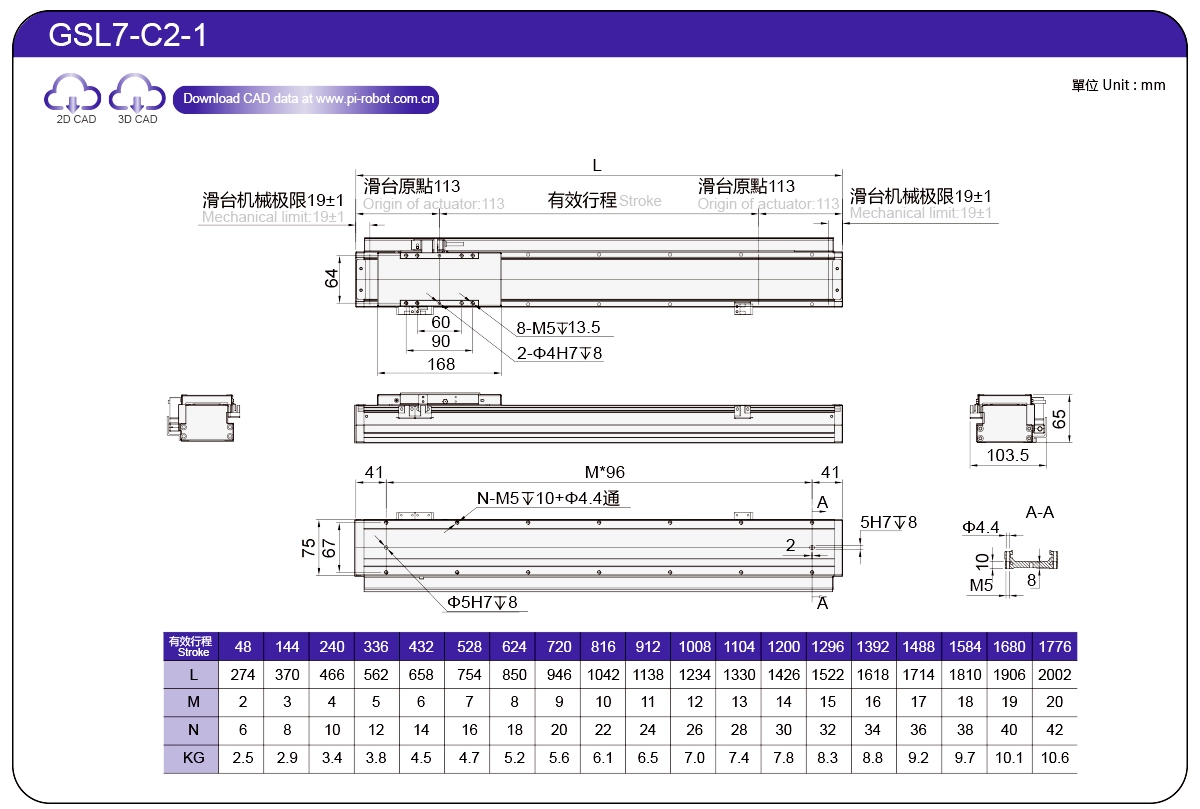

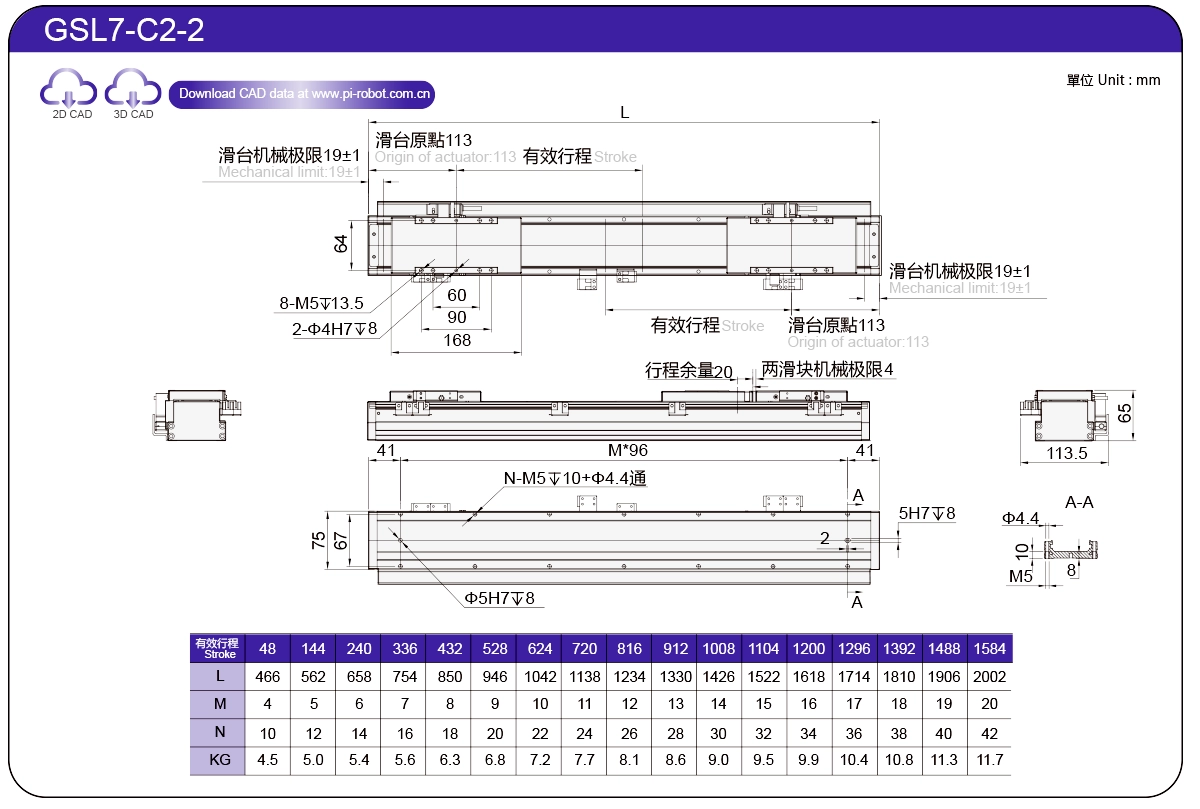

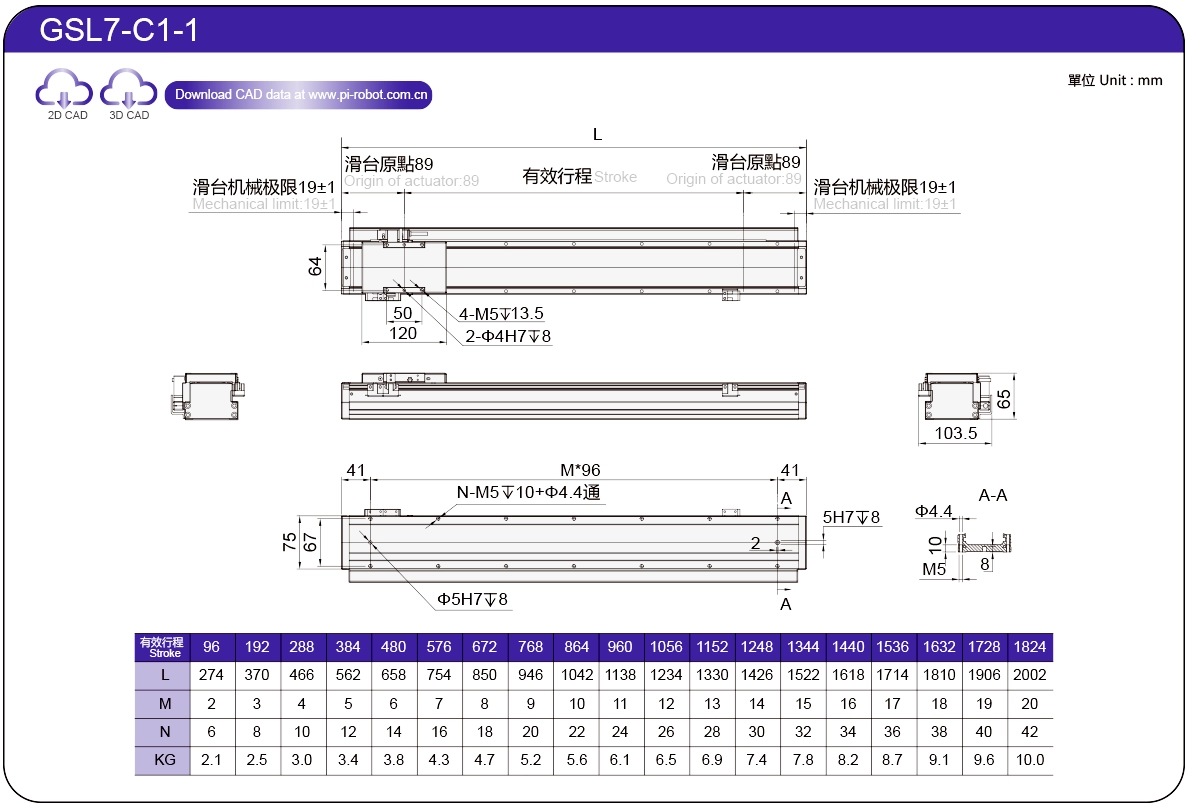

構造図

業界で唯一の特許取得済みの燃料ノズル設計は、オイル注入用のスライドシート上に単一の燃料ノズルを備えており、オイル注入とスライドレールとスライダーの両方のメンテナンスを同時に行うことができるため、メンテナンスがより便利になり、時間を節約できます。

充実した仕様と便利なポジショニングによる長距離移動

4列ボールタイプ埋込リニアモータスライドテーブル、ストローク最大3744mm、お客様のニーズに応じてストロークアップも可能

埋め込みボールスライドレール構造

アルミ押出形にスライドレールを埋め込んだ後、研削装置により平行で均等な高精度の両側軌道を研磨するため、標準ラインレール2本をアルミ押出形でロックするよりも精度が高くなります。

複数のオプションドライバー

ご注文方法

GSL7-C1-S-96-M-10-P-C4-1-3-0001

仕様

センサーのレイアウト

許容オーバーハング量

静的荷重モーメント

速度と加速度の関係

電動アクチュエータのスペックインデックス

どこで使用するか	ドリブンモード	型式仕様	モーター仕様	本体幅(mm)	本体高さ(mm)	繰返し精度(mm)	連続推力(N)	ピーク推力(N)	lrms(A)	最大積載量(kg)	最高速度 (mm/s) ※1
標準	リニアモーターロボット	GSL7	P27-C1	75	65	±0.003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0.003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0.003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0.003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0.003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0.003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0.003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0.003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0.003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0.003	408	897	3.3	70
