軽量で長寿命

繰り返し精度：±0.01mm

水平荷重：130kg

垂直荷重：50kg

最高速度：1600mm/s

ストロークピッチ：850～2400mm

モーターの加速と減速を0.2秒に設定します。

逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配達時間：7～10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

多様なスライドシートスタイル

本体とスライドが一体成形されているため、剛性不足の問題が改善され、幅が狭くなり、設備の設置スペースが小さくなります。業界唯一の特許取得済み燃料ノズル設計は、スライド上の単一の燃料ノズルからオイルを噴射します。オイルの噴射とナットおよび複数組のスライドのメンテナンスを同時に行うことができるため、メンテナンスがより便利になり、時間を節約できます。燃料ノズルの設置方向は、お客様のニーズに合わせて選択できます。

高剛性ボディ/高剛性アッパーカバー

高剛性ボディ：一体型アルミ押出構造を採用し、要素解析により最適な剛性対重量比の構造設計を実現しました。巻き付き防止上部カバー：特殊な巻き付き防止設計により、長距離使用時でも上部カバーがねじれたり変形したりしにくくなっています。

モーターブランド

様々なブランドのサーボモーターと組み合わせることができます。多方向のモーター取り付け位置を選択できるため、機械設計の柔軟性が向上します。

モーターブランド

スクリューブランドのリード、選択可能なシートはありません

さまざまな精度と速度に応じて、適切なネジの仕様とブランドを選択できます。

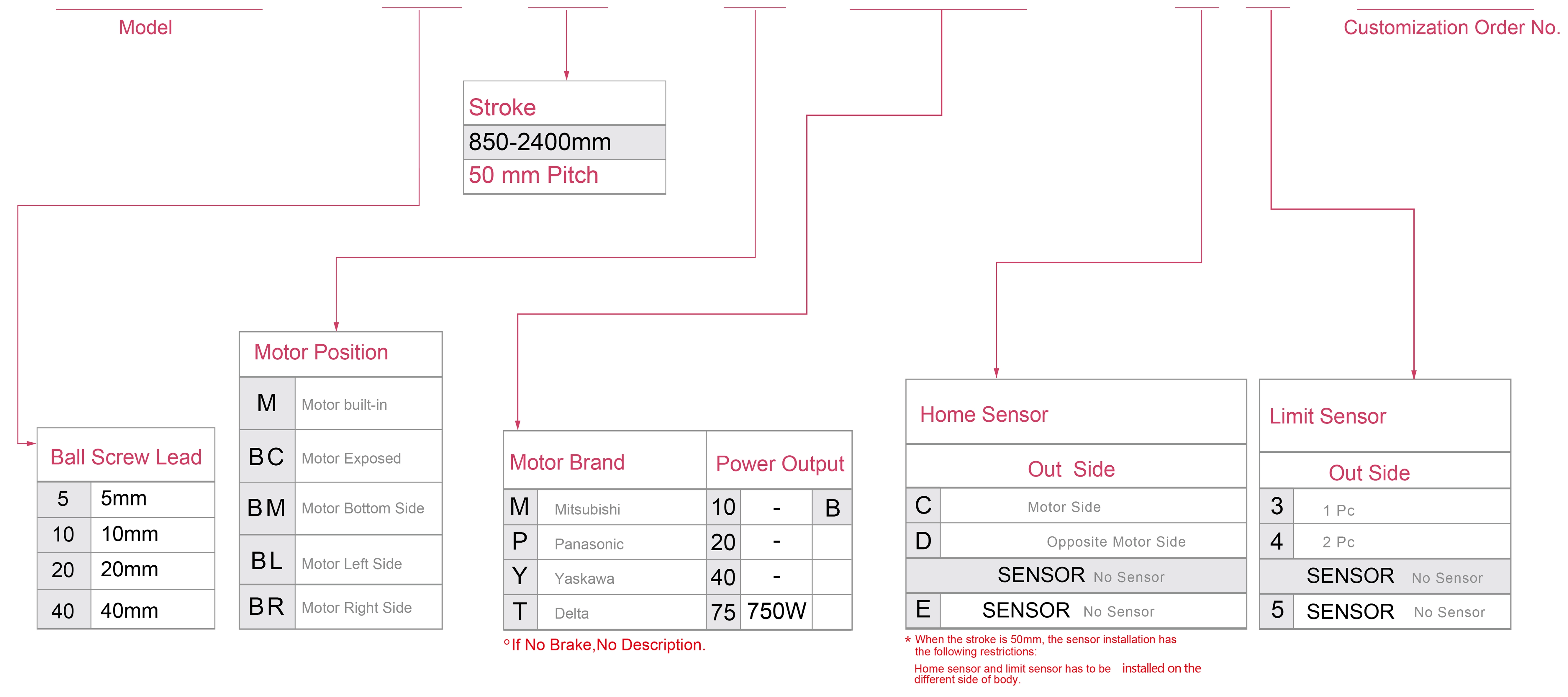

注文方法

RMH22S - L5-850- M -M75B - C4 -0001

仕様

スペック	繰り返し精度(mm)		±0.01
	ボールねじリード（mm）		5	10	20	40
	最大速度（mm/s）		250	400	800	1600
	最大積載量	水平（kg）	130	130	85	43
		垂直（kg）	50	40	25	12
	定格推力（N）		2563	1281	640	320
	ストロークピッチ（mm）		850～2400mm/50mmピッチ
部品	ACサーボモーター出力（W）		750W
	ボールねじ径（mm）		C7Ø20
	高剛性リニアガイド（mm）		幅20×高さ15
	カップリング（mm）		19X12
	ホームセンサー	外	EE-SX672(NPN)

センサーレイアウト

加速と減速の値は0.2秒に設定されています。

※ストロークが750mmを超える場合、ボールねじの振れが発生します。その場合は、動作速度を落とすことを推奨します。詳細はP85をご参照ください。

許容オーバーハング

（単位：mm）

水平設置		あ	B	C
リード5	80kg	3311	411	403
	100kg	2534	320	308
	130kg	2113	228	221
リード10	70kg	2700	430	394
	90kg	2022	320	294
	130kg	1311	198	184
リード20	40kg	2044	662	558
	60kg	1316	417	352
	85kg	886	272	231
リード40	20kg	1180	766	533
	25kg	927	599	418
	43kg	510	318	224

（単位：mm）

壁への設置		あ	B	C
リード5	85kg	370	388	3066
	105kg	288	299	2389
	130kg	221	228	2113
リード10	75kg	368	398	2515
	95kg	277	300	1926
	130kg	184	198	1328
リード20	45kg	490	582	1805
	65kg	321	381	1204
	85kg	231	272	886
リード40	25kg	418	601	930
	35kg	286	408	644
	43kg	224	318	510

（単位：mm）

垂直設置		あ	C
リード5	30kg	1301	1301
	40kg	977	977
	50kg	781	781
リード10	20kg	1735	1735
	30kg	1156	1156
	40kg	867	867
リード20	15kg	1835	1835
	20kg	1376	1376
	25kg	1101	1101
リード40	7kg	1943	1943
	12kg	1133	1133
	-	-	-

静的荷重モーメント

（単位：Nm）

私の	1254
国会議員	1254
氏	1254

※表中のトルク値は重心位置を示します。

※規定の条件下で使用した場合の動作寿命は10,000kmです。

※このデータは天吊り逆使用を想定したものではありません。天吊り逆使用をご希望の場合は、詳細につきましてはお問い合わせください。

電動アクチュエータのスペックインデックス

使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	外径（mm）	リード(mm)	水平	垂直	最高速度（mm/秒）*1
標準環境	ボールねじ	RMH12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

超ロングストロークシリーズ

使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	外径（mm）	リード(mm)	水平	垂直	最高速度（mm/秒）*1
標準環境	ボールねじ	RMH17S	400W	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

※最高速度はサーボモーターの最大回転数（3000rpm）に基づきます。また、ステッピングモーターの最大回転数（500rpm）に基づきます。

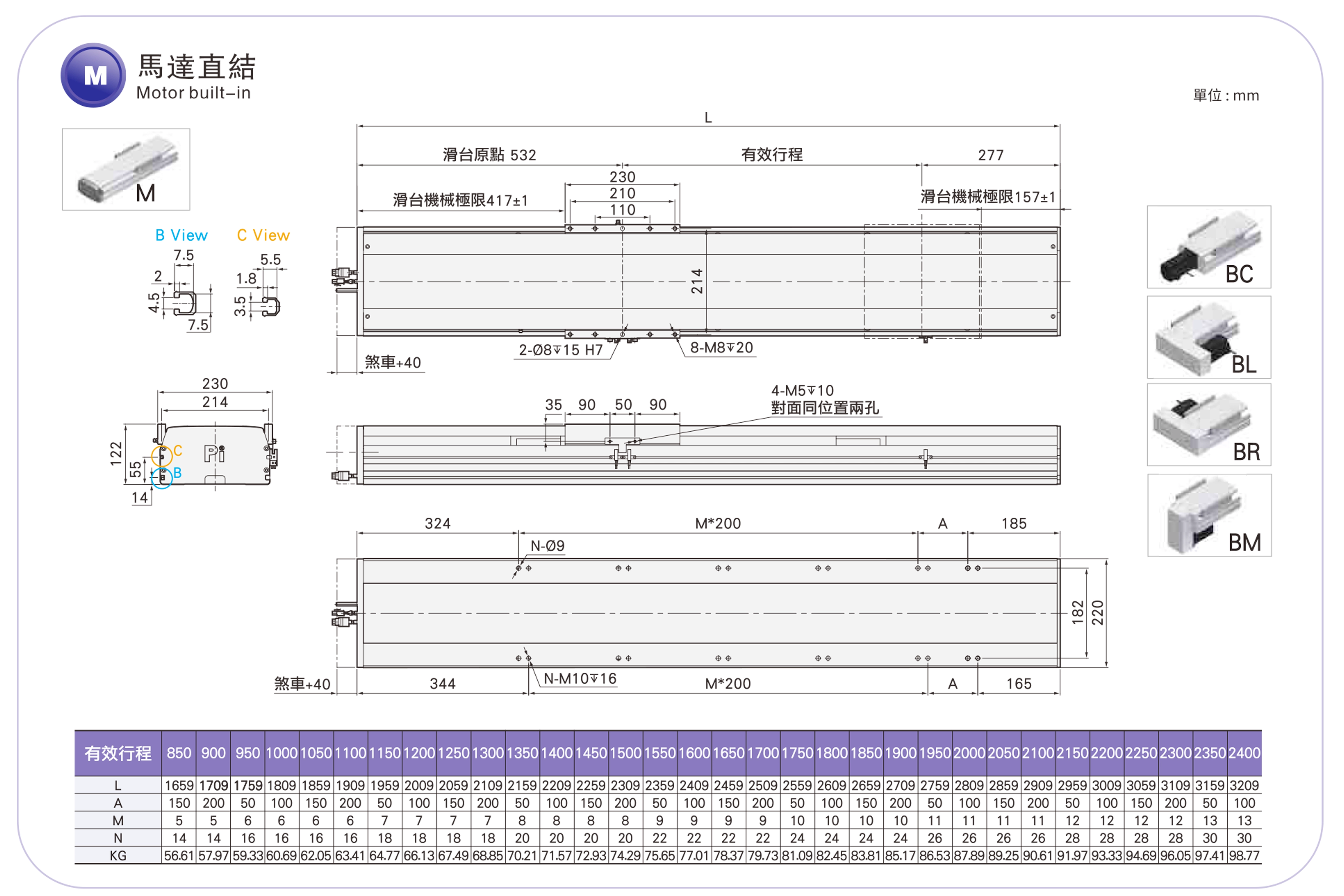

モーター内蔵
