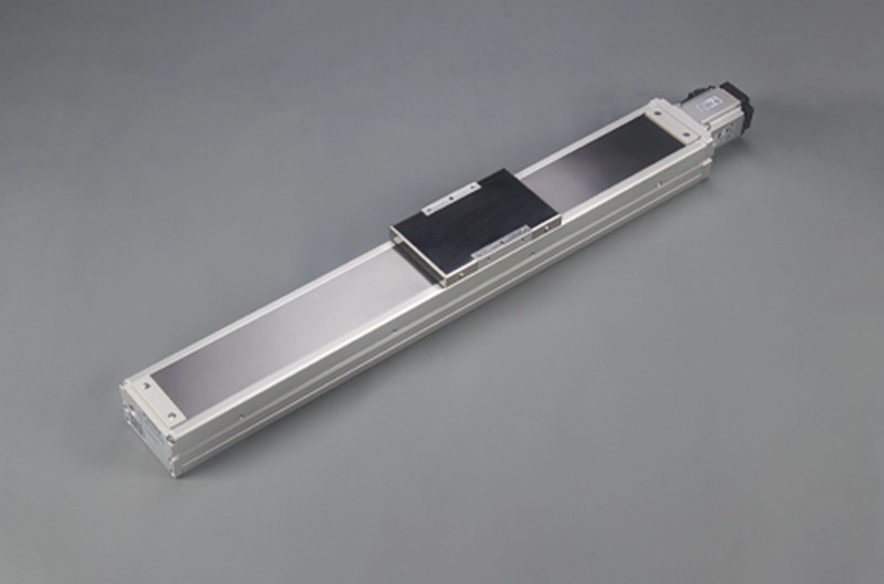

軽量かつ長寿命

繰返し位置決め精度：±0.01mm

水平荷重：110kg

垂直荷重：33kg

最高速度：1600mm/s

ストローク：100-1050mm

モーターの加減速度を0.2sに設定します。

逆クレーンの使用には一般環境仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。

納期: 7-10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

多彩なスライドシートスタイル

ボディとスライドを一体成型することで剛性No足の問題を改善し、本体幅も狭くなり装置の設置スペースも小さくなります。業界で唯一特許を取得した燃料ノズル設計で、スライド上の単一の燃料ノズルを使用してオイルを噴射します。オイルの注入とナットおよび複数セットのスライダーのメンテナンスを同時に行うことができるため、メンテナンスがより便利になり、時間を節約できます。燃料ノズルの取り付け方向はお客様のニーズに合わせて選択可能です。

高剛性ボディ/高剛性アッパーカバー

高剛性ボディ：一体型アルミ押出構造の採用を検討し、要素解析により最適な剛性重量比構造設計を実現。巻き防止上部カバー：特別な巻き防止設計により、上部カバーは長距離使用中に簡単にねじれたり変形したりしません。

モーターブランド

さまざまなメーカーのサーボモーターと組み合わせることができます。多方向モータの取り付け位置を選択できるため、機械設計の自由度が向上します。

モーターブランド

ねじブランドリード、選択可能なシートなし

さまざまな精度と速度に基づいて、適切なネジの仕様とブランドを選択できます。

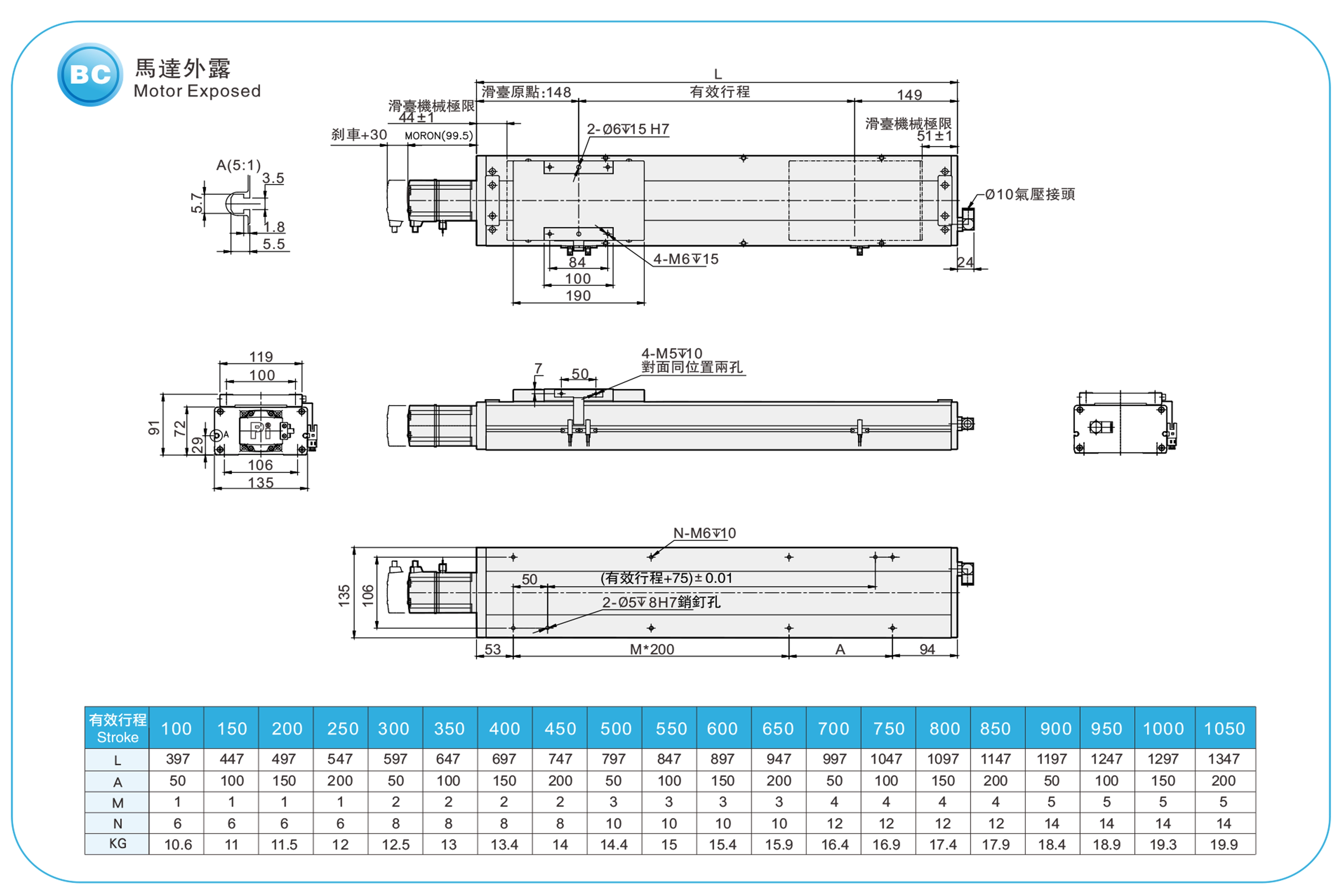

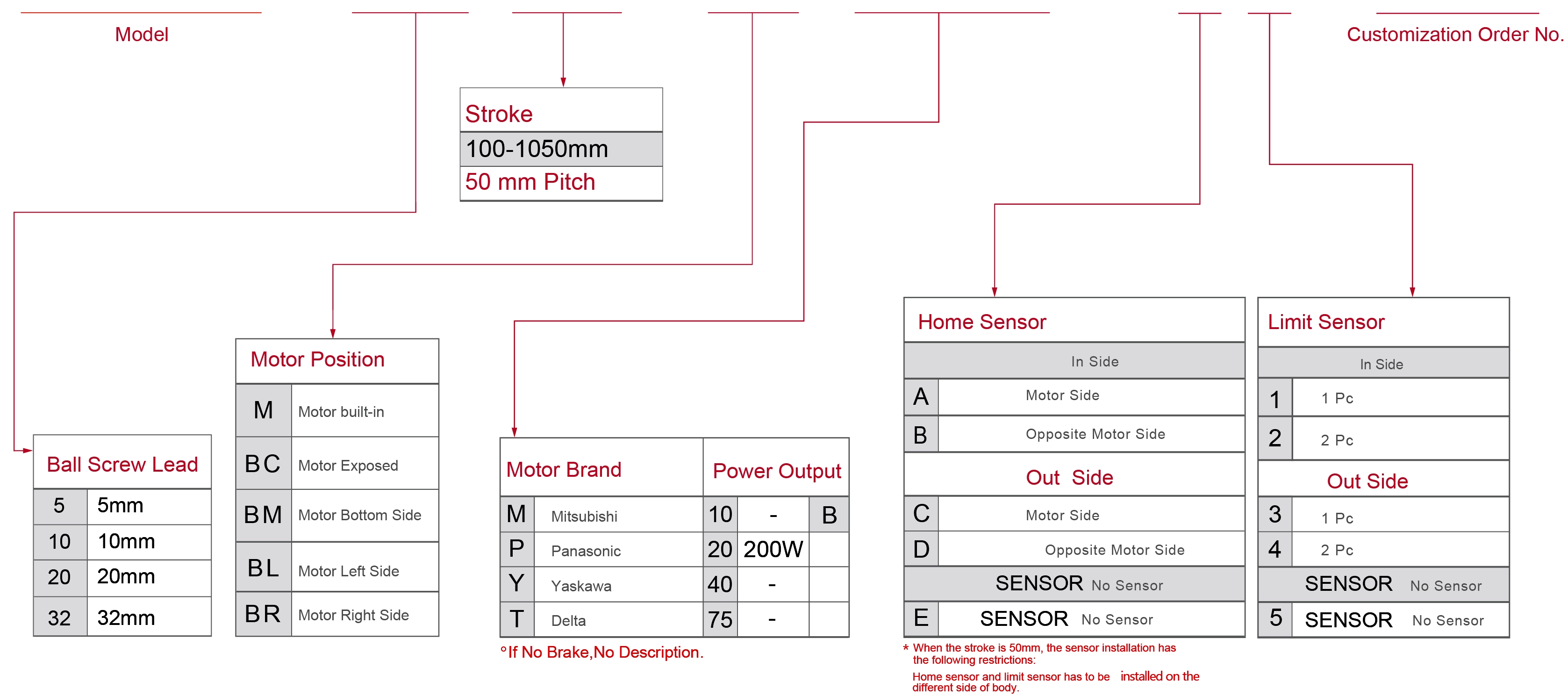

ご注文方法

RMD14 - L5-100- M -M75B - C4 -0001

仕様

スペック	繰返し位置決め精度(mm)		±0.01
	リード(mm)		5	10	20	32
	最高速度(mm/s)		250	500	1000	1600
	最大可搬質量	水平(kg)	95	75	35	15
		垂直(kg)	27	18	7	-
	定格推力(N)		683	341	174	107
	ストローク(mm)		100～1050mm/50mmピッチ
部品	AC サーボモータ容量(W)		200W
	ボールねじ仕様 (C7 級 )(mm)		C7Ø16
	ボールねじ仕様 (C7 級 )(mm)		本体幅15×高さ12.5
	カップリング(mm)		10×14
	原点センサリミットセンサ	外掛掛	EE-SX672(NPN)
		内蔵	EE-SX674(NPN)

センサーのレイアウト

加減速値は0.2sに設定されています。

※ストロークが750mmを超えるとボールねじの振れが発生します。このような状況では、作業速度を下げることをお勧めします。詳細はP85をご参照ください。

許容オーバーハング量

(単位：mm)

水平使用時		A	B	C
リード5	60kg	2515	242	232
	80kg	1811	172	164
	95kg	1537	138	133
リード10	30kg	2727	470	430
	50kg	1577	266	242
	75kg	1004	164	150
リード16	10kg	2304	1222	1028
	20kg	1443	540	451
	44kg	1005	324	271
リード20	10kg	1555	840	623
	20kg	1033	545	405
	35kg	-	-	-

(単位：mm)

壁面取付使用時		A	B	C
リード5	55kg	257	269	2883
	75kg	178	186	2000
	95kg	133	138	1537
リード10	35kg	363	395	2368
	55kg	218	238	1445
	75kg	150	164	1004
リード16	12kg	854	1019	2552
	20kg	500	596	1588
	35kg	271	324	1005
リード20	8kg	787	1060	1980
	15kg	405	545	1033
	-	-	-	-

(単位：mm)

垂直使用時		A	C
リード5	15kg	1118	1118
	22kg	770	770
	27kg	626	626
リード10	10kg	1500	1500
	14kg	1072	1072
	18kg	833	833
リード16	4kg	2980	2980
	7kg	1700	1700
	-	-	-

静的許容モーメント

(単位：Nm)

MY	551
MP	552
MR	485

※表中のトルク値は重心を示します。

※規定条件で使用した場合の寿命は10,000kmです。

※データ情報は天吊り逆使用時のものではAりません。天吊り逆使用をご希望の場合は別途お問い合わせください。

電動アクチュエータのスペックインデックス

使用環境	伝動方式	品番	出力容量 (w)	本体幅(mm)	繰返し位置決め精度 (mm)	ボールねじ仕様 (C7 級 )		最大可搬質量(kg)		最高速度 (mm/s) ※1
使用環境	伝動方式	品番	出力容量 (w)	本体幅(mm)	繰返し位置決め精度 (mm)	ねじ径（mm）	リード(mm)	水平	垂直	最高速度 (mm/s) ※1
一般環境環境	ボールねじ	RMD12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMD14	200W	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600
