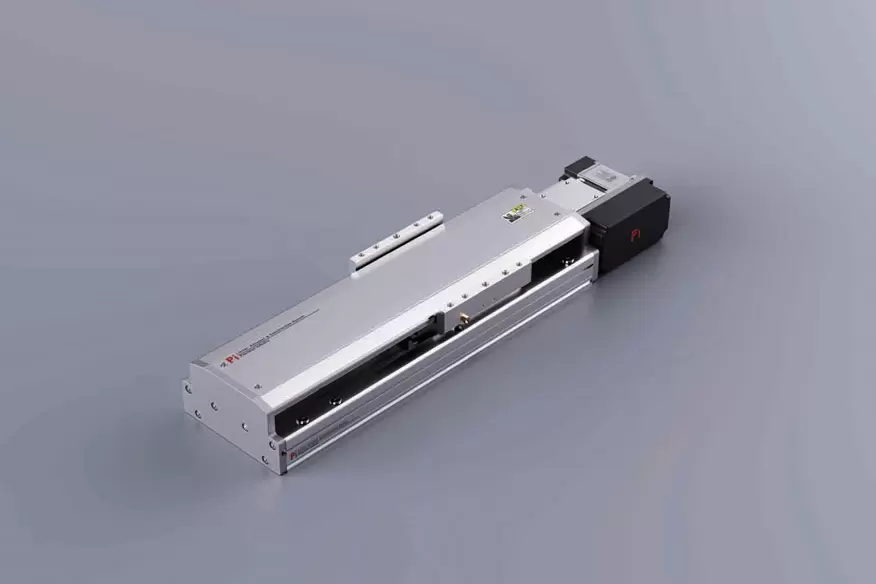

繰返し位置 決め精度：±0.04mm
水平荷重：25kg
リード：40mm
最高速度：2000mm/s
ストローク：100-3650mm
| スペック | 繰返し位置 決め精度(mm) | ±0.04 | |
| リード(mm) | 40 | ||
| 最高速度(mm/s) | 2000 | ||
| 最大可搬質量 | 水平(kg) | 25 | |
| 垂直(kg) | - | ||
| 定格推力(N) | 100 | ||
| ストローク(mm) | 100～3650mm/50mmピッチ | ||
| 部品 | AC サーボモータ容量(W) | 200W | |
| ボール本体幅(mm) | 22 | ||

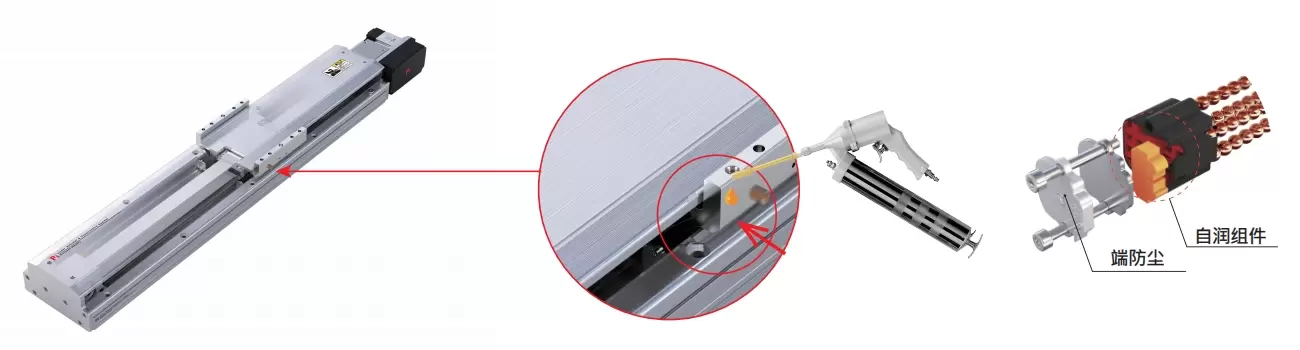

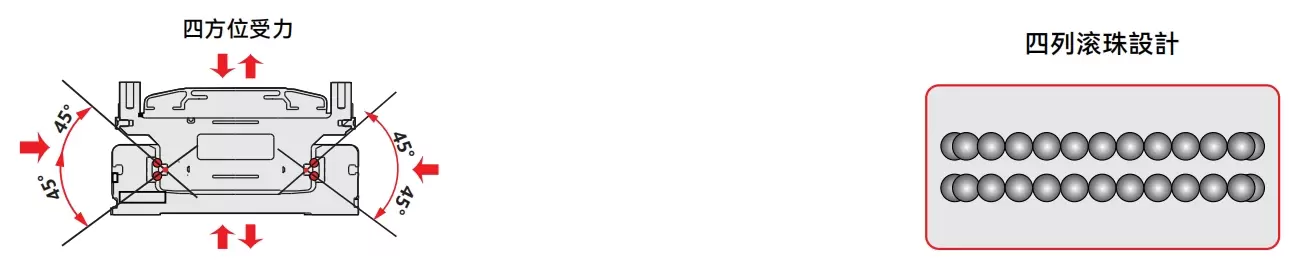

| ボールねじ仕様 (C7 級 )(mm) | 4条列内蔵型 | ||
| 原点センサリミットセンサ | 外掛掛 | EE-SX672(NPN) | |
| 水平使用時 | A | B | C |
| 10kg | 300 | 200 | 450 |
| 18kg | 200 | 100 | 300 |
| 25kg | 150 | 50 | 200 |
| 壁面取付使用時 | A | B | C |
| 10kg | 450 | 200 | 350 |
| 18kg | 200 | 150 | 200 |
| 25kg | 250 | 80 | 150 |

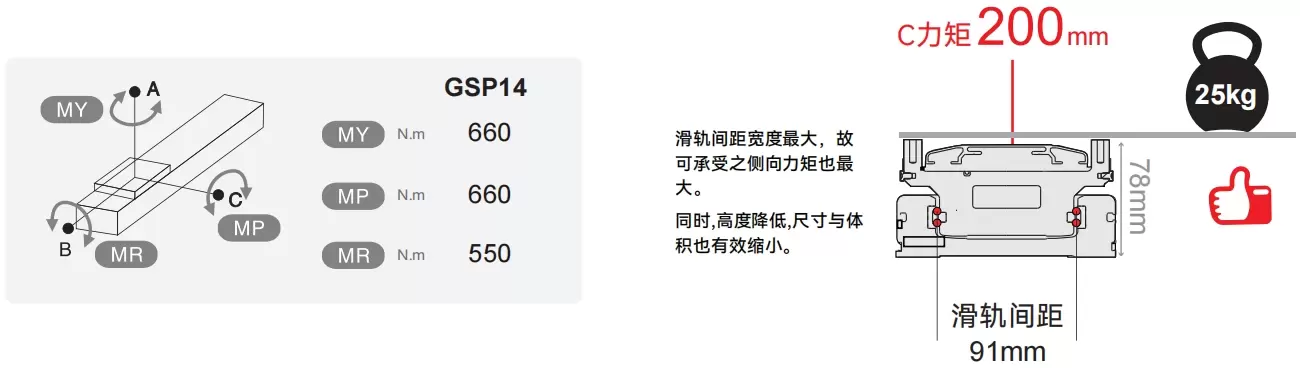

| MY | 660 |
| MP | 660 |
| MR | 550 |
| 使用環境 | 伝動方式 | 品番 | 減速機構 | 出力容量 (w) | 本体幅(mm) | 本体高さ(mm) | 繰返し位置決め精度 (mm) | ベルト仕様 | 最大可搬質量(kg) | 最高速度 (mm/s) ※1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ベルト本体幅(mm) | リード(mm) | 水平 | 垂直 | |||||||||
| 一般環境 | バルト | GSF14 | はい | 200W | 135 | 78 | ±0.04 | 22 | 40 | 25 | - | 2000 |
| GSF17 | はい | 400W | 170 | 90 | ±0.04 | 28 | 40 | 45 | - | 2000 | ||
| GSF20 | はい | 750W | 200 | 112 | ±0.04 | 50 | 40 | 85 | - | 2000 | ||
※1最高速度はサーボモーターの最高回転数(3000)を基準としています。
※最高速度はステッピングモーターの最高回転数(500回転)を基準としています。

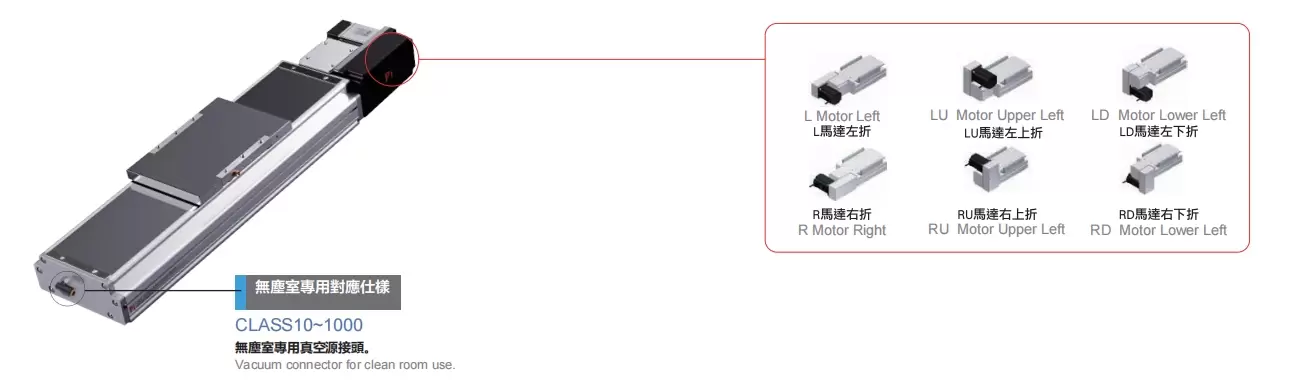

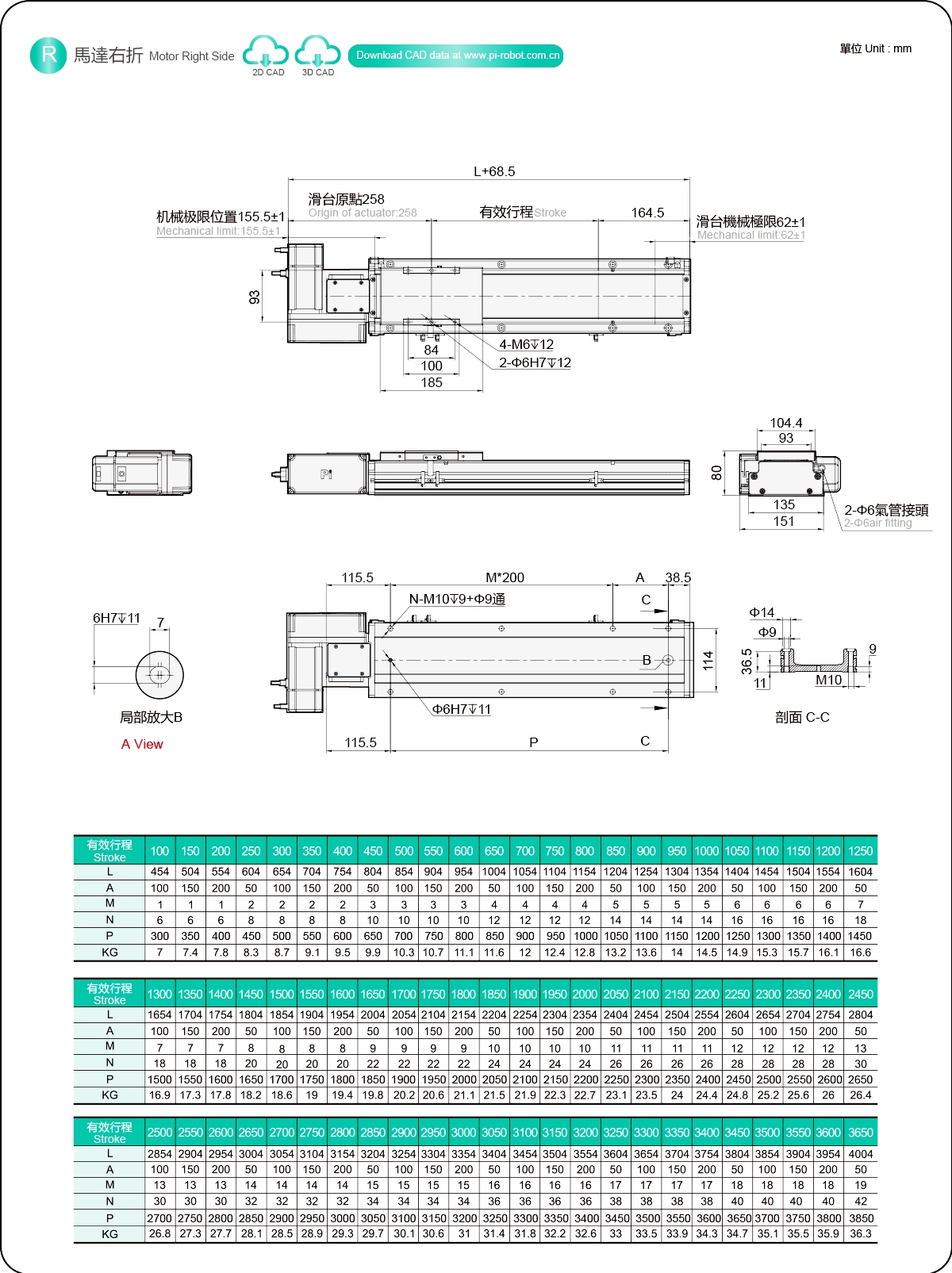

モーター左側 / モーター右側

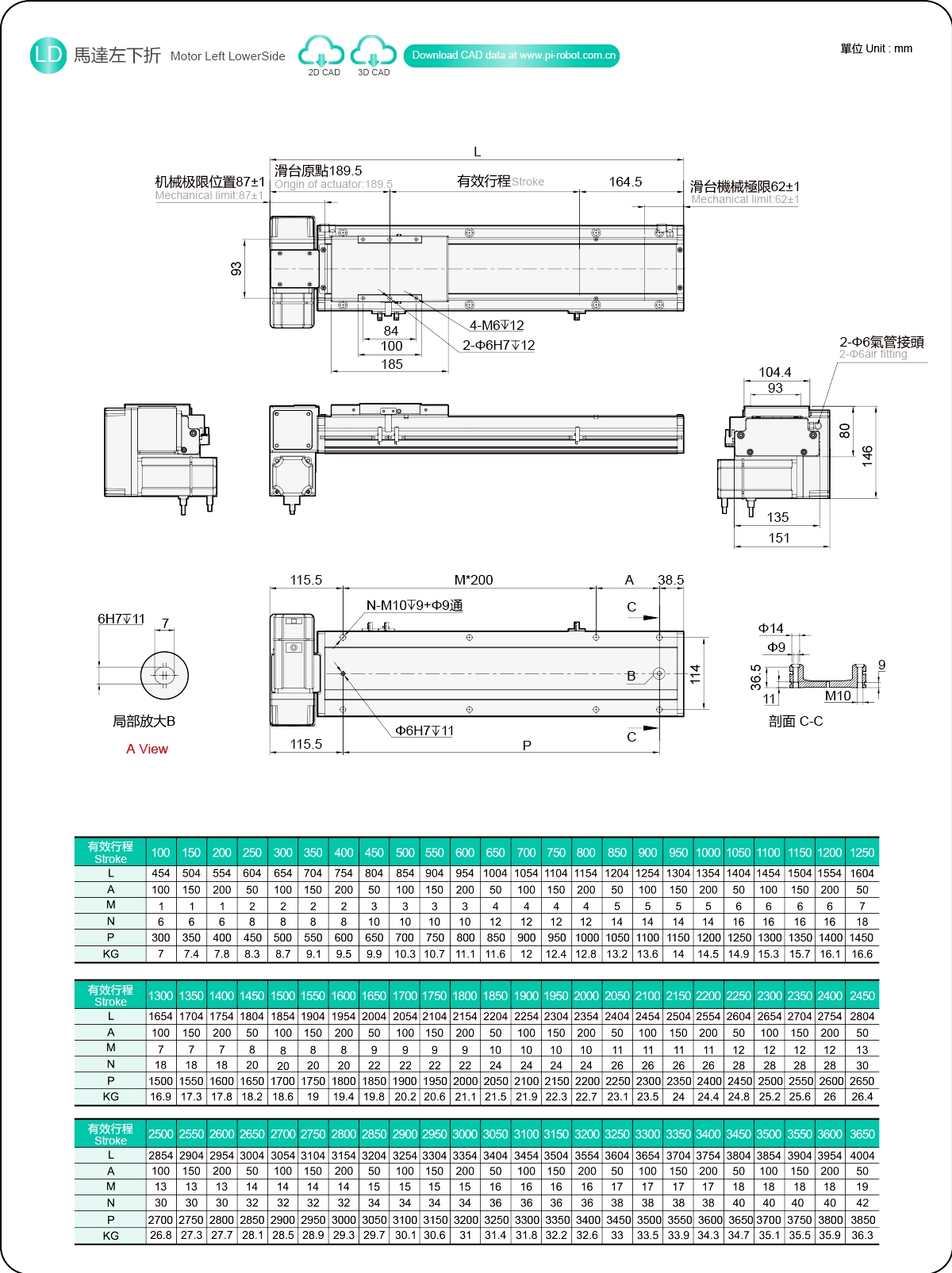

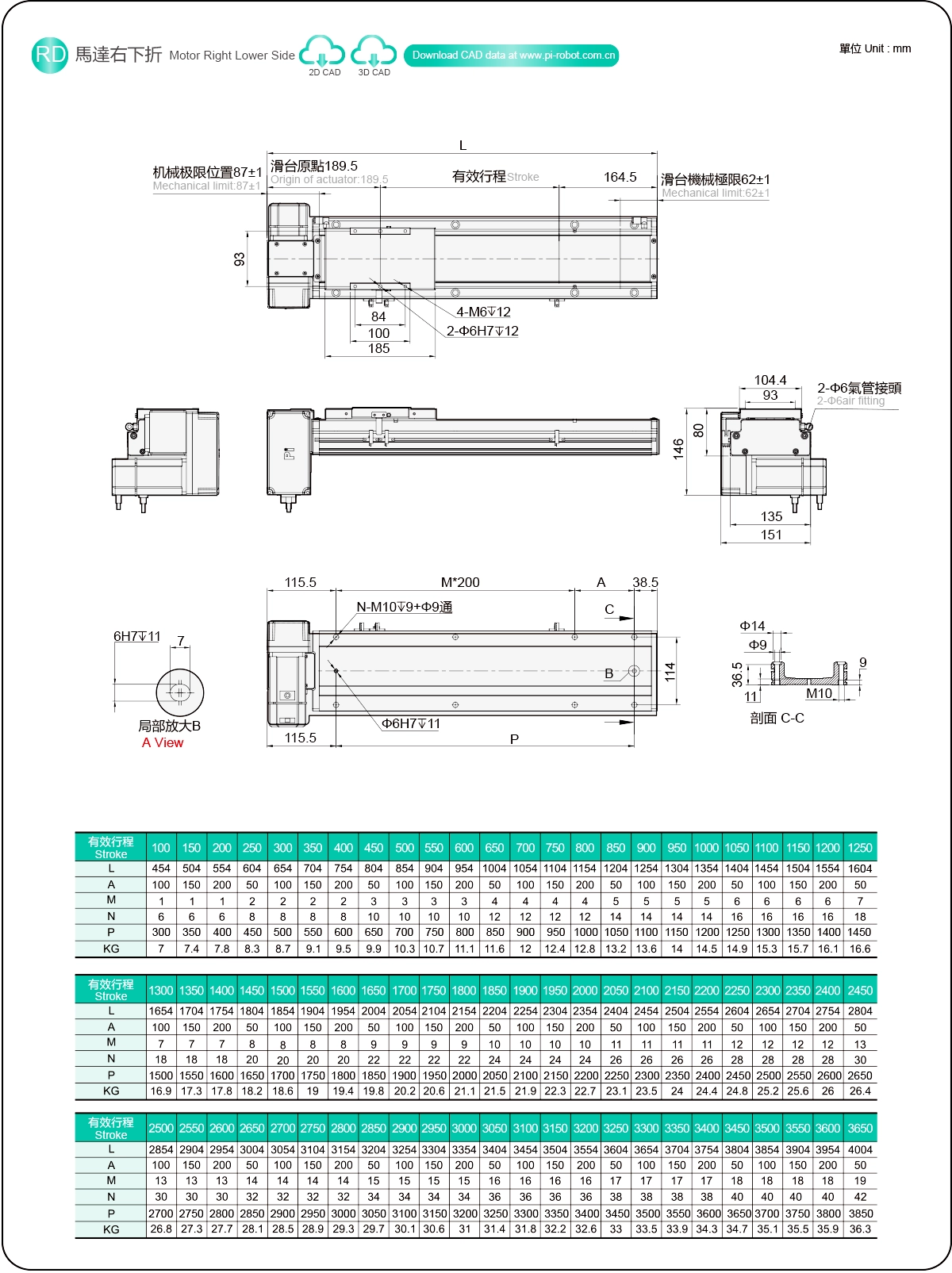

モーター左下側 / モーター右下側

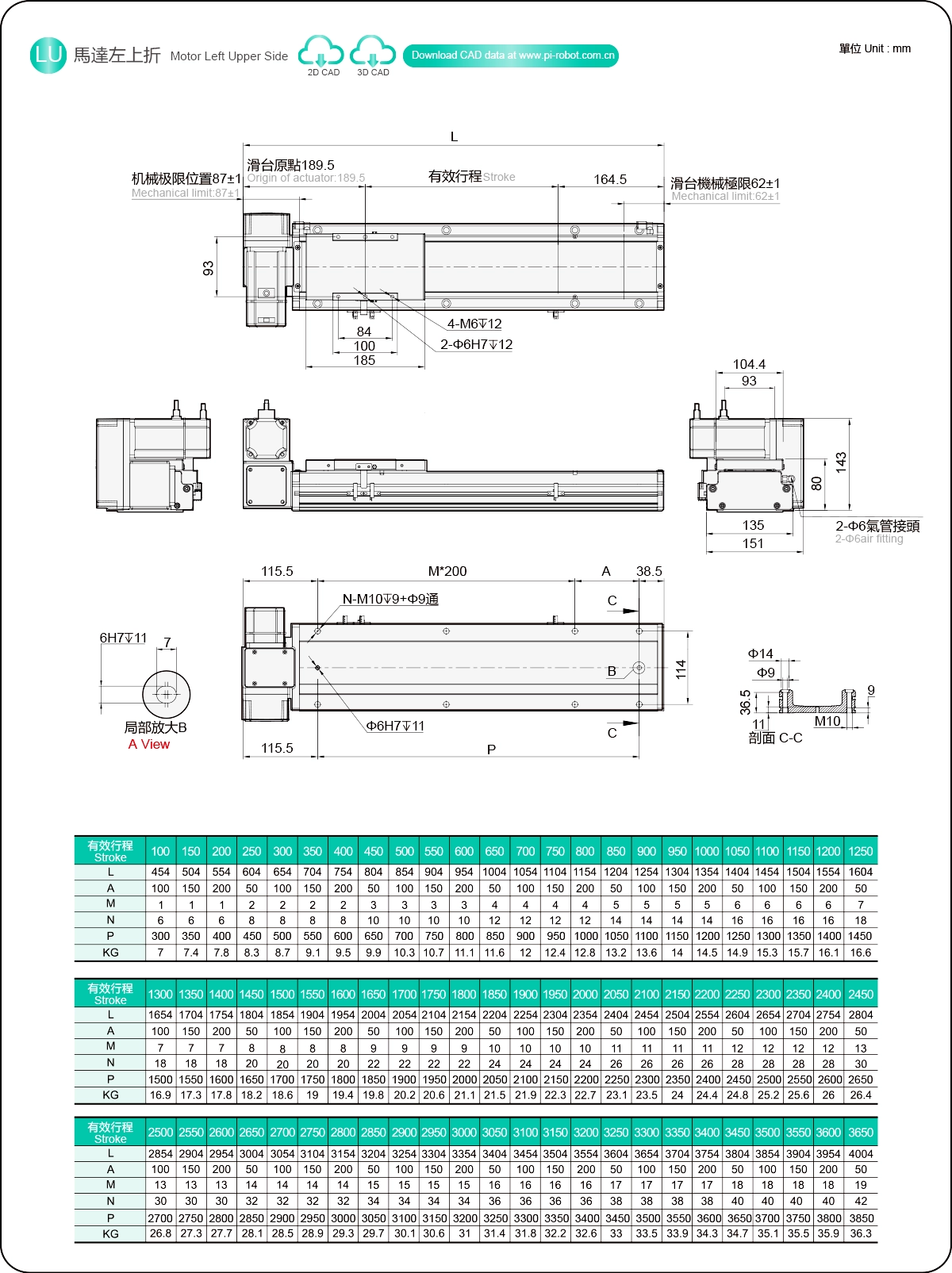

モーター左上側/Mローター右上
