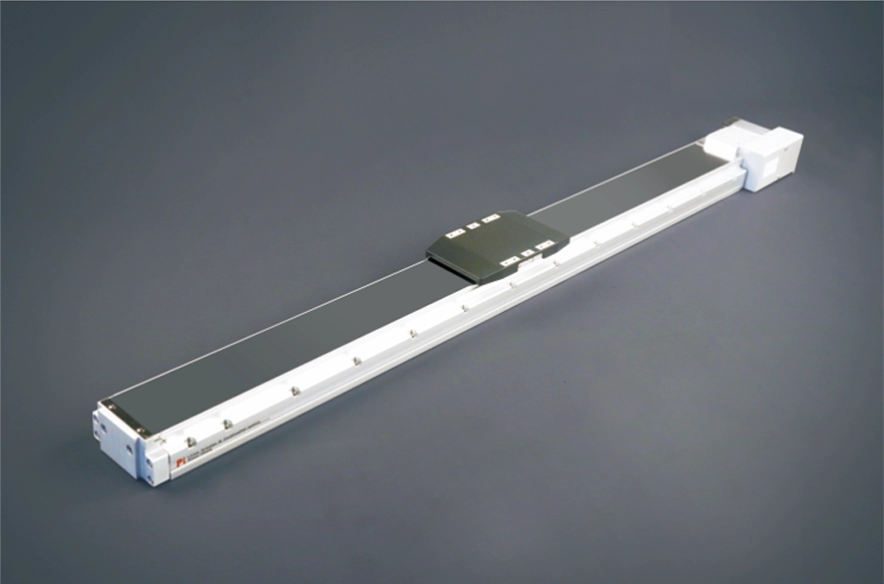

軽量かつ長寿命

繰り返し精度：±0.04mm

水平荷重：25kg

リード：40mm

最高速度：2000mm/秒

ストロークピッチ：50～575mm

モーターの加速と減速を0.2秒に設定してください。

標準仕様は、逆さ吊りクレーンの使用には適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配送期間：7～10日

PDF

高精度埋め込み式ボールガイドレール

調節可能なベルトテンションと多様なスライドシート

高剛性ボディ：一体型アルミニウム押出構造の活用を模索し、要素解析を通じて最適な剛性対重量比の構造設計を実現しました。ねじれ防止上部カバー：特殊なねじれ防止設計により、長距離使用時でも上部カバーがねじれたり変形したりしにくくなっています。

複数のスタイルを選択

様々なメーカーのサーボモーターと組み合わせることができます。複数の方向モーター取り付け位置を選択できるため、機械設計の柔軟性が向上します。使用シナリオに応じて適切なタイプのベルトを選択できます。

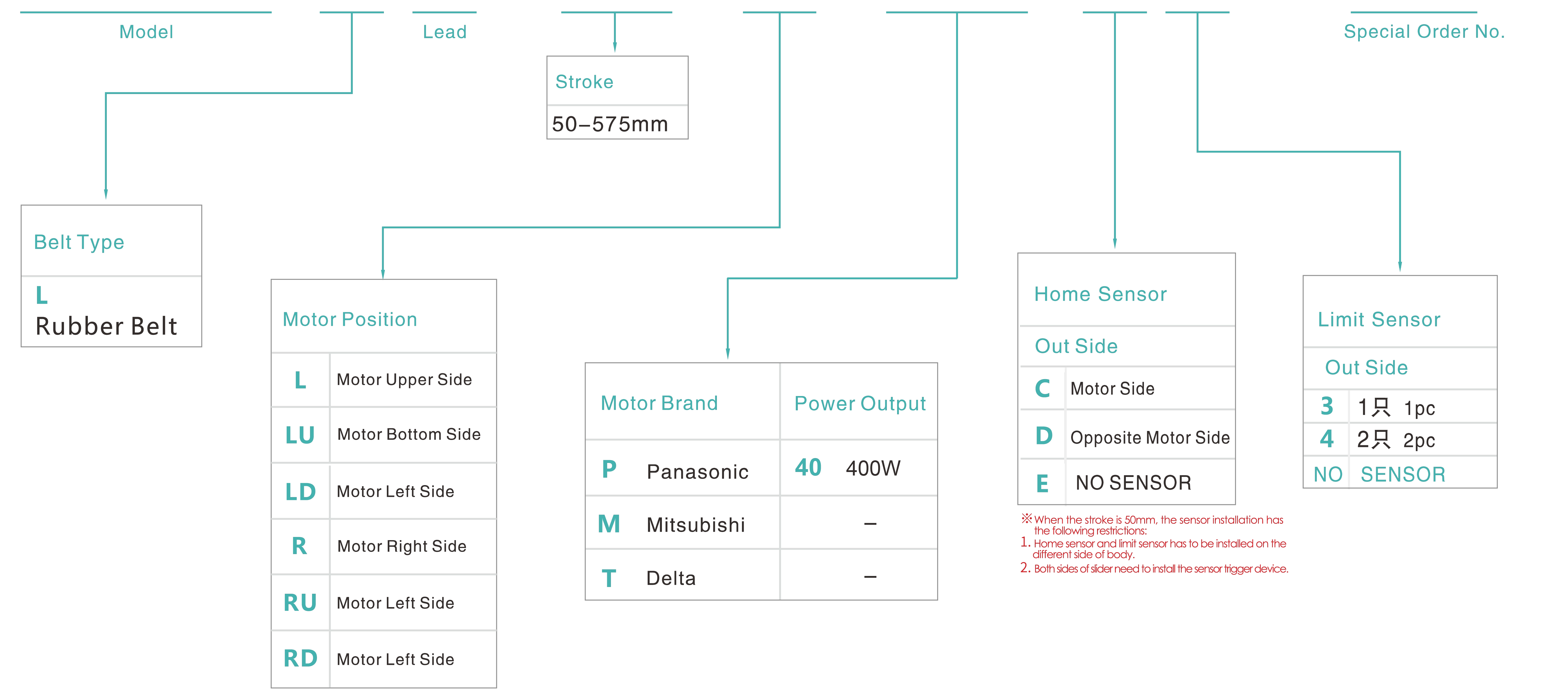

注文方法

GRP12M - L40 -100 - LD -M40 -C4- 0001

仕様

センサー配置

許容される張り出し

静的荷重モーメント

電動アクチュエータの仕様索引

使用場所	駆動モード	モデル仕様	減速機構	モーター出力（w）	幅（mm）	再現性（mm）	ベルト仕様		最大積載量（kg）		最高速度 (mm/s) *1
使用場所	駆動モード	モデル仕様	減速機構	モーター出力（w）	幅（mm）	再現性（mm）	ベルト幅（mm）	リード(mm)	水平	垂直	最高速度 (mm/s) *1
標準	バルト	GRP 5	いいえ	100W	54	±0.04	9	40	5	-	2000
		GRP 8	いいえ	200W	82	±0.04	15	48	15	-	2400
		GRP 12	はい	400W	120	±0.04	25	40	25	-	2000
		GRP 15	はい	400W	150	±0.04	30	40	45	-	2000

*1最高速度はサーボモーターの最大回転数（3000rpm）に基づいています。

ロングストロークボールねじアクチュエータ

使用場所	駆動モード	モデル仕様	減速機構	モーター出力（w）	幅（mm）	再現性（mm）	ベルト仕様		最大積載量（kg）		最高速度 (mm/s) *1
使用場所	駆動モード	モデル仕様	減速機構	モーター出力（w）	幅（mm）	再現性（mm）	ベルト幅（mm）	リード(mm)	水平	垂直	最高速度 (mm/s) *1
標準	バルト	GRP 5M	いいえ	100W	54	±0.04	9	40	10	-	2000
		GRP 8M	いいえ	200W	82	±0.04	15	48	15	-	2400
		GRP12M	いいえ	400W	120	±0.04	25	40	25	-	2000
