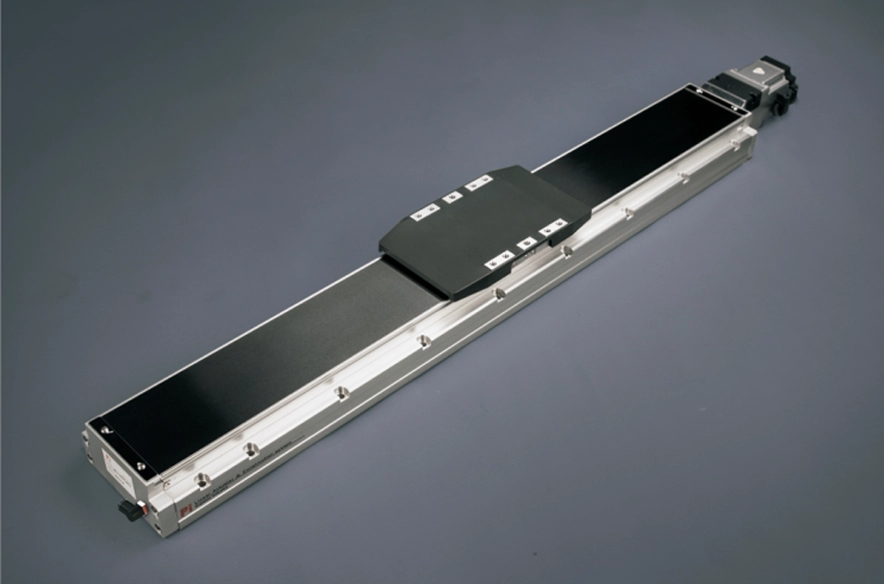

軽量かつ長寿命

本体幅：120mm

繰り返し精度：±0.01mm

水平荷重：110kg

垂直荷重：33kg

最高速度：1600mm/秒

移動範囲：50～1250mm

モーターの加速と減速を0.2秒に設定してください。

標準仕様は、逆さ吊りクレーンの使用には適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配送期間：7～10日

PDF

スライドシートの剛性補強

本体とスライドが一体成形されているため、剛性不足の問題が改善され、幅が狭くなり、機器の設置スペースが小さくなります。

メンテナンスが簡単

シリーズ全体を通して両側面に外部オイル注入ノズルが装備されており、カバーなしで直接オイルを注入できます。特殊なスチール製ベルトタイ設計により、毛髪の絡まりを軽減し、クリーンルーム環境でも使用可能です。

組み立て、時間短縮、便利

鋼帯を分解することなく、上から下、または下から上に固定できます。
本体側面に設置基準面サポートを追加してください。本体底部には位置決めピン穴があります。

強度が増し、滑らかさも向上する

アルミニウム製のボディ構造を採用したことで、ボディの強度が大幅に向上しました。RMH5S/6Sと比較して、スチール製のトラックをアルミニウム製のボディに埋め込み、研磨することで、走行高さと直進性の精度を±0.02mm以下に向上させています（RMH10/12との比較）。

注文方法

GRC12 - L5-100-BC-M40B - C4 -0001

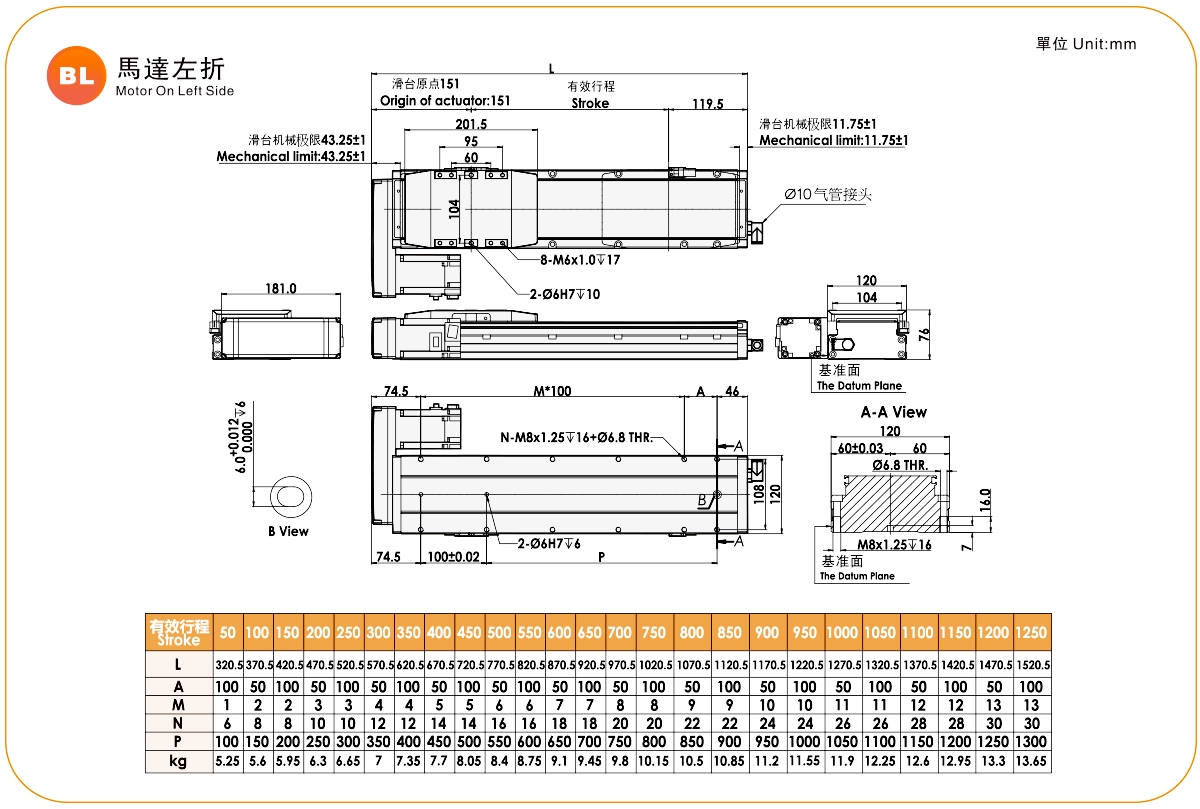

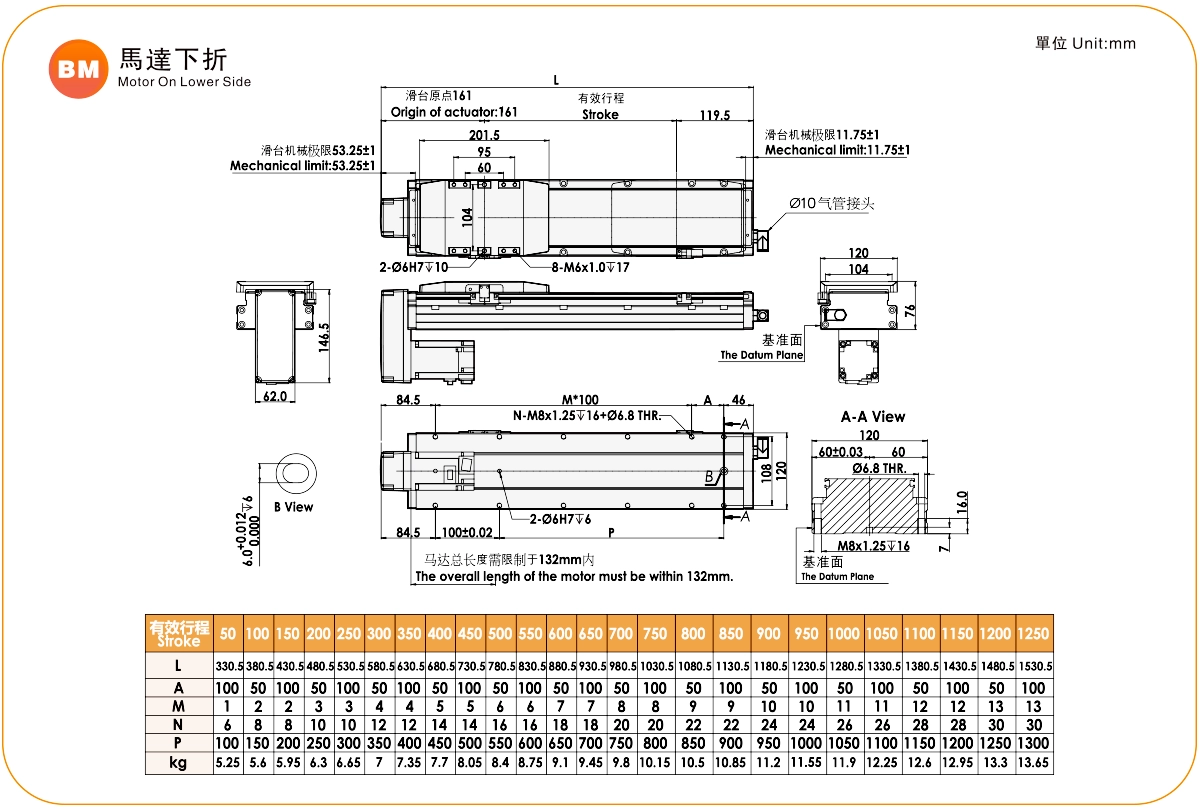

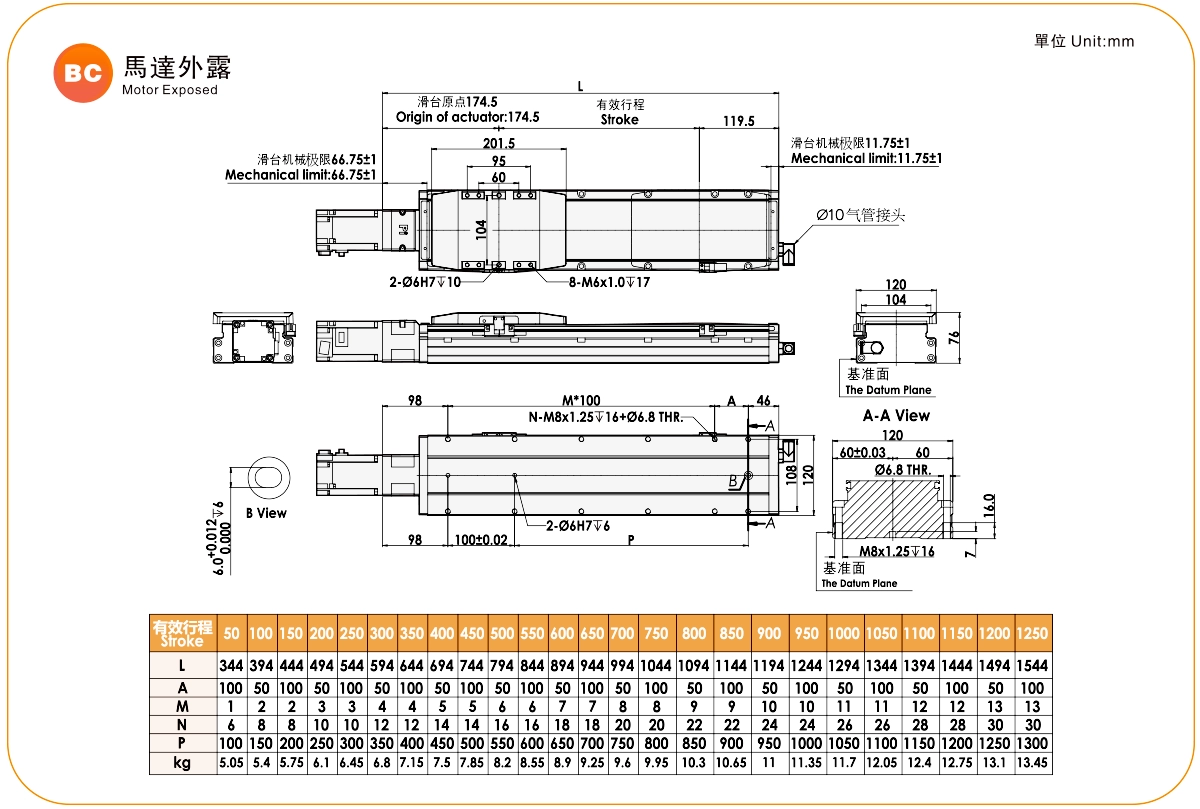

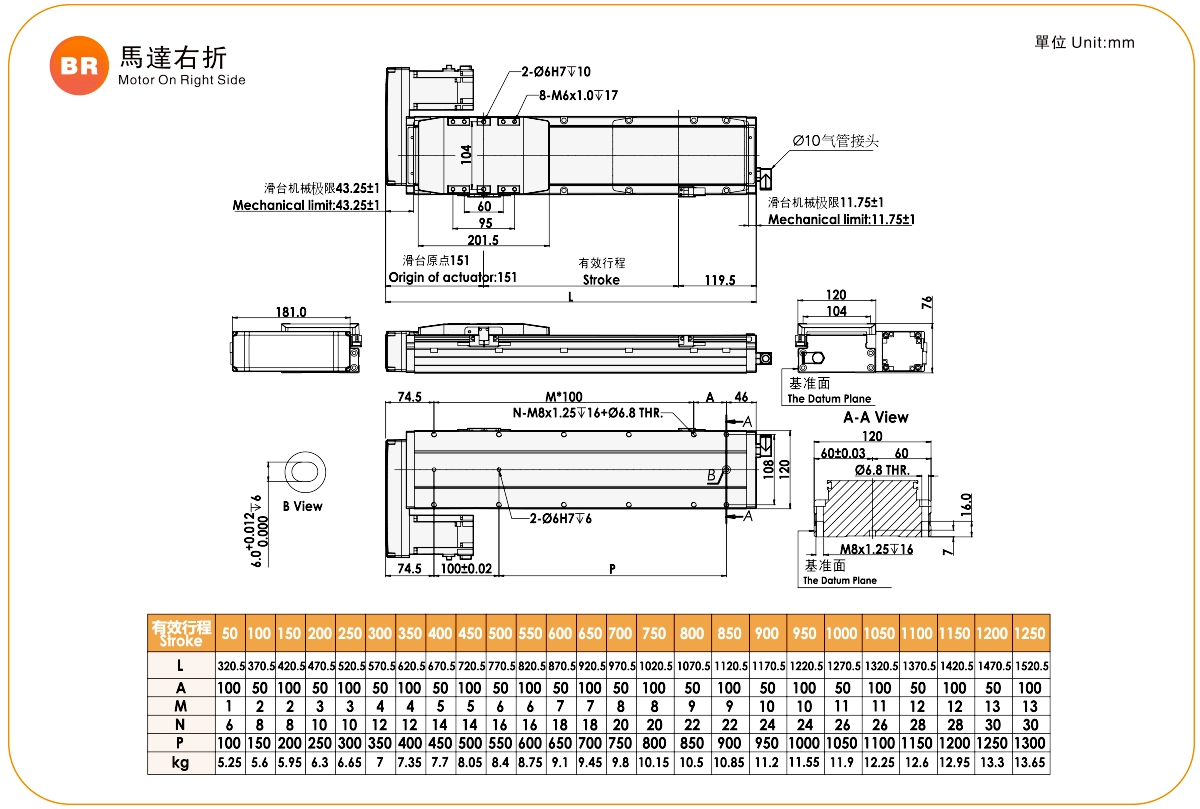

仕様

センサー配置

許容される張り出し

静的荷重モーメント

電動アクチュエータの仕様索引

使用場所	駆動モード	モデル仕様	モーター出力（w）	幅（mm）	再現性（mm）	ボールねじ仕様		最大積載量（kg）		最高速度 (mm/s) *1
使用場所	駆動モード	モデル仕様	モーター出力（w）	幅（mm）	再現性（mm）	外径（mm）	リード(mm)	水平	垂直	最高速度 (mm/s) *1
標準	ボールねじ	GRC 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
