LPDシリーズ

仕様:

モーター:

旅行 mm:

96～3744mm（96mmピッチ）

軽量で長寿命

繰り返し精度：±0.003 mm

最大荷重：528N

連続荷重：240N

連続取扱重量：50kg

標準ストローク：

1-シングルムーバー：96-2592/96 mm

標準ストローク：

2-デュアルムーバー：96-2592/96 mm

最高速度：2500 mm/s

PDF

3Dダウンロード

Cadenas3 ダウンロード

複数のドライバーが選択され、輸入された静音高精度スライドレールが使用されています。

運転中の騒音を効果的に低減し、滑らかさ、寿命、潤滑効率を向上させます。高速性、静音性、低粉塵排出が求められるハイテク産業に最適です。

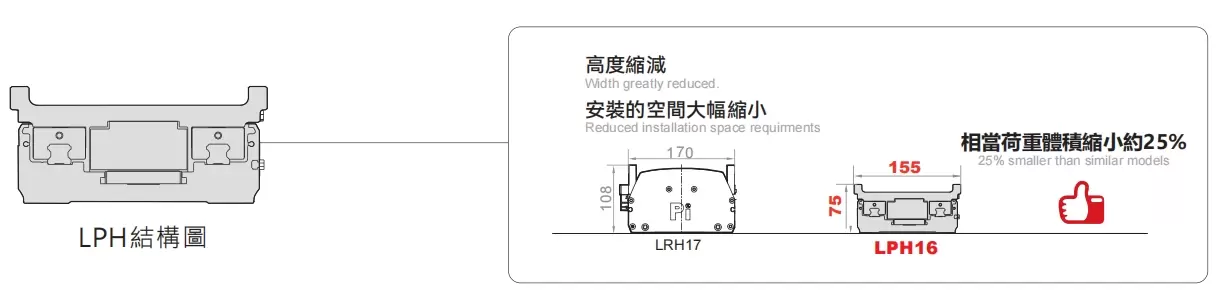

高剛性ボディ

一体型アルミニウム押出構造を採用し、元素分析を行うことで、最適な剛性対重量比の構造設計が得られた。

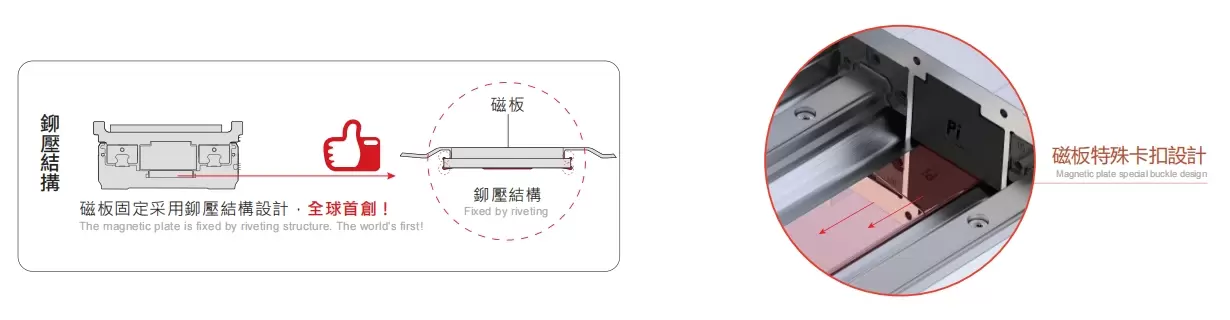

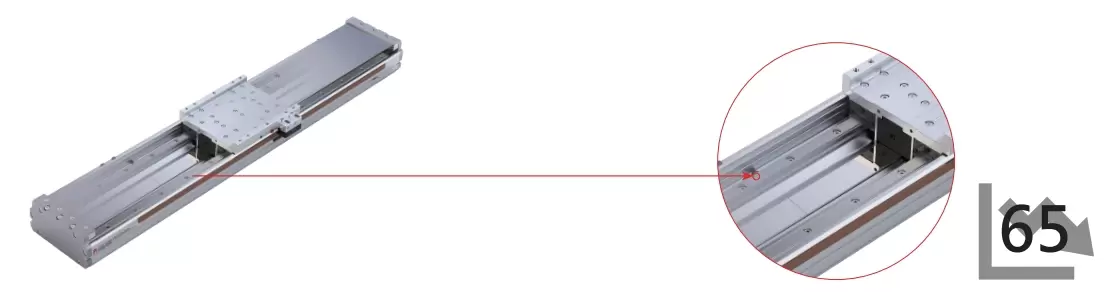

マグネットプレート特殊バックルデザイン

利点：異物の落下を防ぎ、内部部品を損傷しません。メンテナンスが容易で、長寿命です！

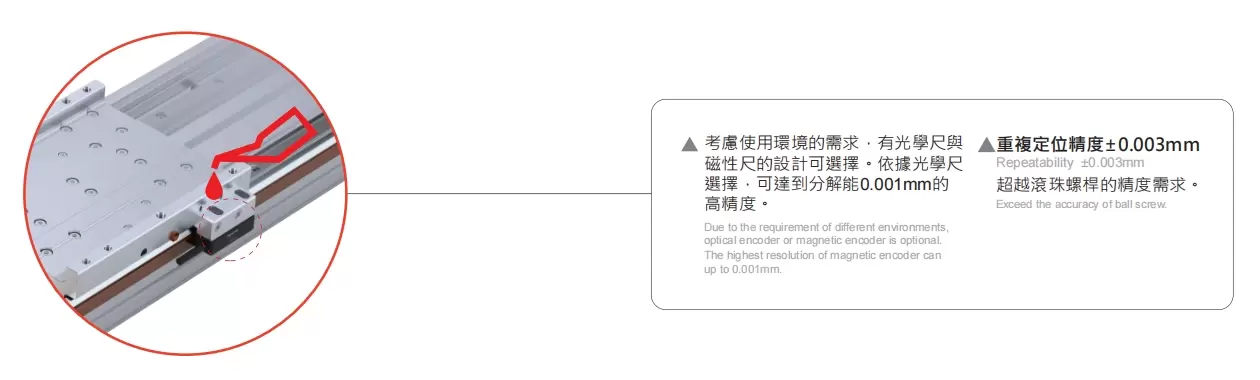

光学式定規読み取りヘッド

光学定規または磁気定規の弾性組み合わせ

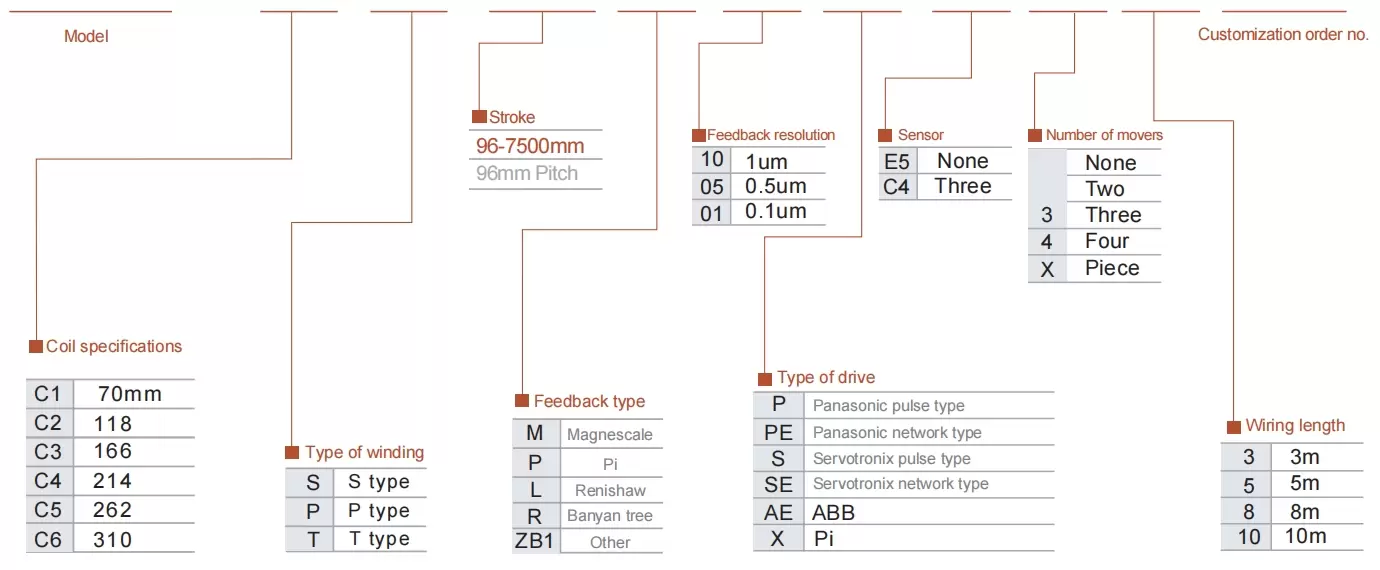

注文方法

LPD14- C1-S-96-M-10-P-C4-1-3-0001

仕様

ディレクトリ	ワイヤーサークル仕様	P44-C3-S	P44-C5-P
仕様	再現性（mm）	±0.003
	最大積載量（kg）	25	50
	最高速度（mm/秒）	2500
	連続推力（N）	144	240
	最大推力（N）	316	528
	連続電流（アンペア）	3.3	6.8
	ピーク電流（アーム）	10.5	21
	力定数（N/アーム）	43.6	35.3
	インダクタンス（mH）	30.8	12.7
	抵抗（オーム）	5.8	2.4
	磁極間距離（mm）	24

センサー配置

※1 加減速値は0.2秒に設定されています。

※2 ストロークが600mmを超えると、ボールねじの振れが発生します。この場合は、動作速度を落とすことをお勧めします。詳細はP85を参照してください。

規定の条件下で使用した場合、製品の耐用年数は10,000kmです。

このデータは、天井設置時の逆向き使用を想定したものではありません。天井設置時の逆向き使用をご希望の場合は、詳細についてお問い合わせください。

許容される張り出し

（単位：mm）

水平設置		負荷	A	B	C
負荷	P44-C3-S	10kg	500	350	450
		15kg	400	200	300
		20kg	300	110	260
		25kg	250	100	230
	P44-C5-P	20kg	300	150	320
		30kg	250	90	180
		40kg	200	70	130
		50kg	150	50	100

（単位：mm）

壁面設置		負荷	A	B	C
負荷	P44-C3-S	10kg	450	350	500
		15kg	300	200	400
		20kg	260	110	300
		25kg	230	100	250
	P44-C5-P	20kg	320	150	300
		30kg	180	90	250
		40kg	130	70	200
		50kg	100	50	150

静的荷重モーメント

（単位：Nm）

私の	660
国会議員	660
氏	550

※グラフ中のトルク値は重心位置を示しています。

※本製品を規定の条件下で使用した場合、動作寿命は10,000kmです。

※このデータは天井取り付け時の逆向き使用を想定したものではありません。天井取り付け時の逆向き使用をご希望の場合は、詳細についてお問い合わせください。

速度と加速度の関係

P44-C3-S

速度(m/s) 　加速度(G) 　荷重(kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1.5	1.5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0.9	0.8

P44-C5-P

速度(m/s) 　加速度(G) 　荷重(kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
20	1.7	1.7	1.7	1.7	1.7	1.7
30	1.4	1.3	1.3	1.2	1.2	1.2
40	1	1	1	1	0.9	0.9
50	0.8	0.8	0.8	0.8	0.8	0.7

電動アクチュエータの仕様索引

使用場所	駆動モード	モデル仕様	モーター仕様	本体の幅（mm）	体の高さ（mm）	再現性（mm）	連続推力（N）	最大推力（N）	lrms(A)	最大積載量（kg）	最高速度 (mm/s) *1
標準	直線モーターロボット	LPD12	P40-C2-S	125	80	±0.003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0.003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0.003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0.003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0.003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0.003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0.003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0.003	816	1795	6.8	100

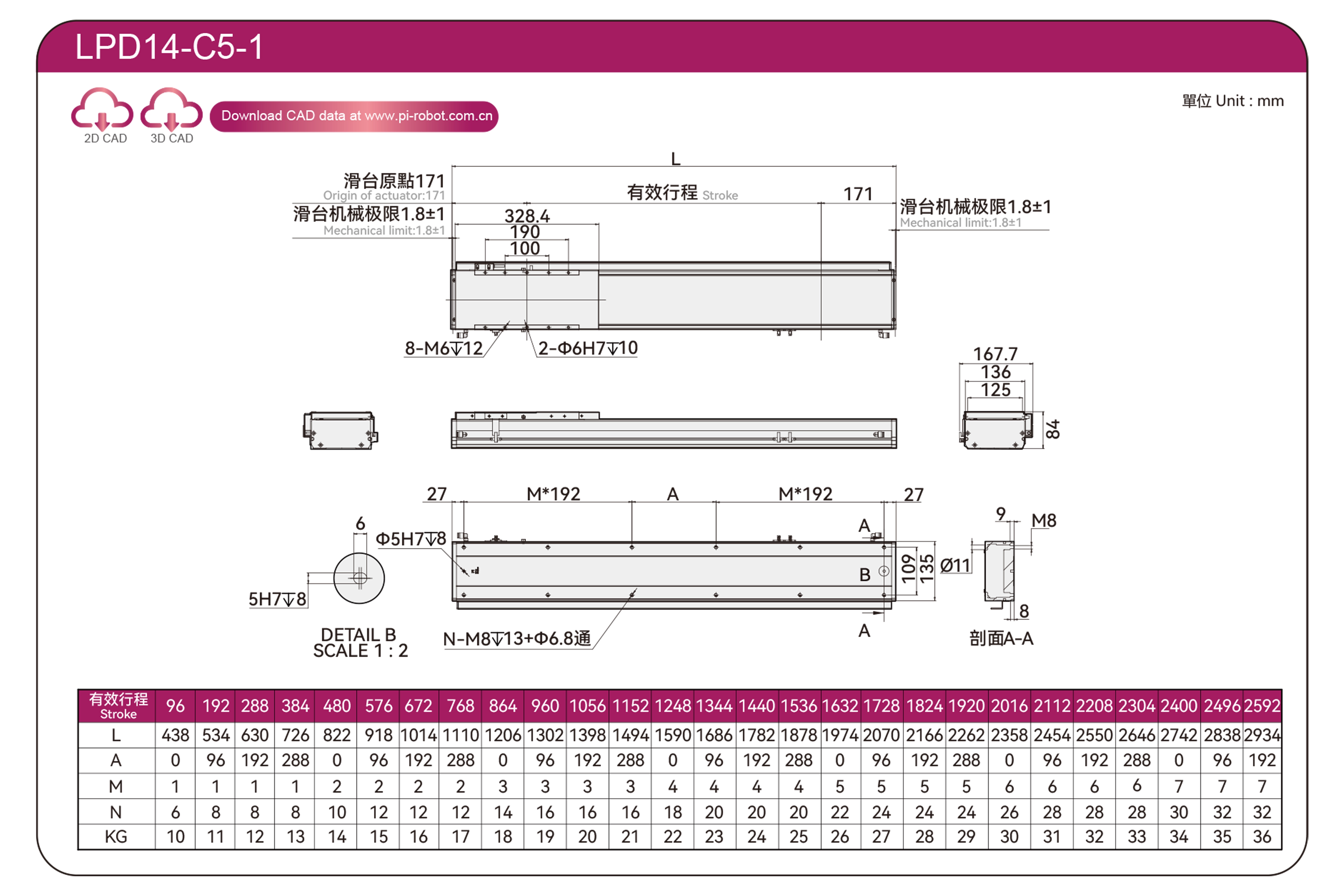

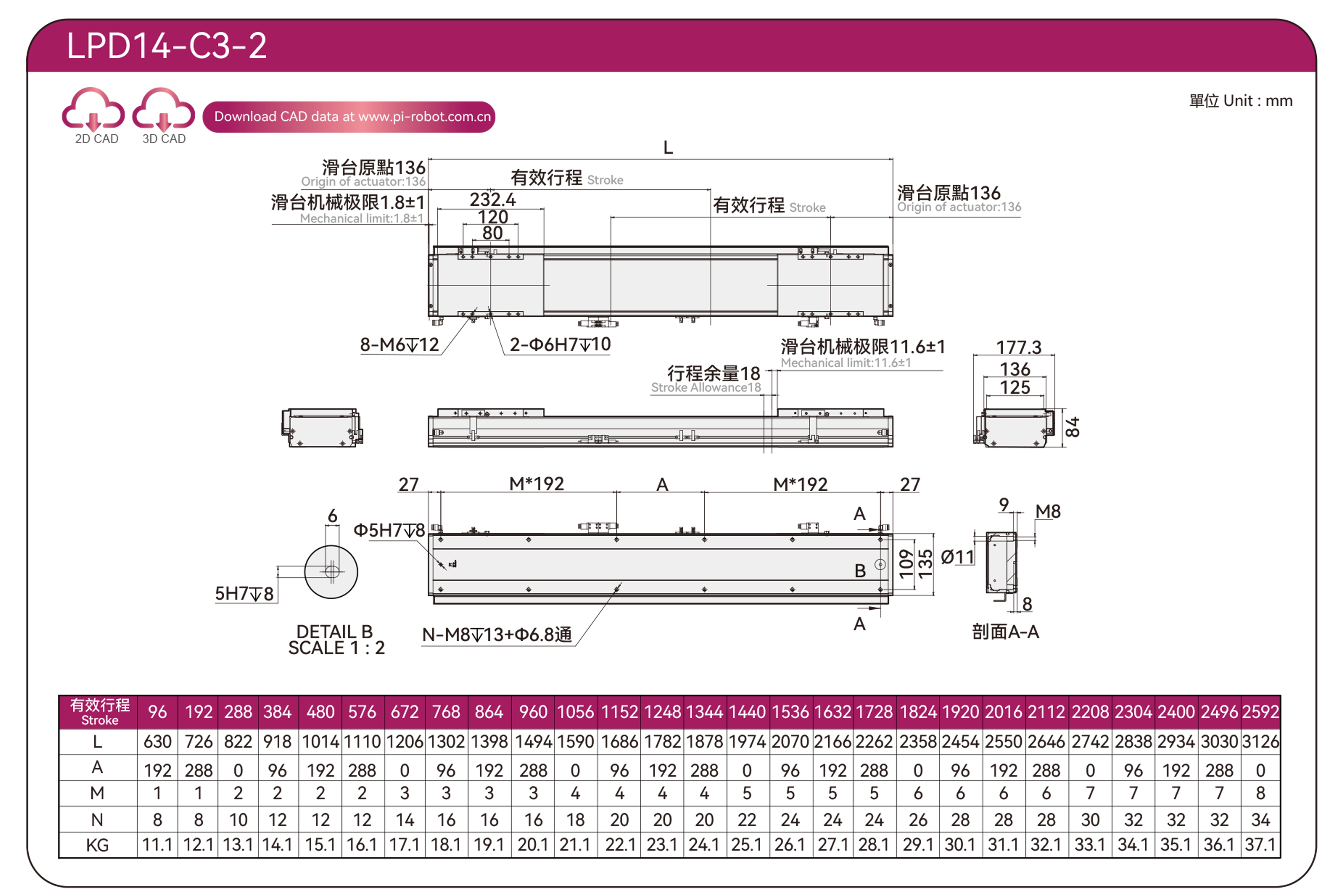

C3-1/C3-2

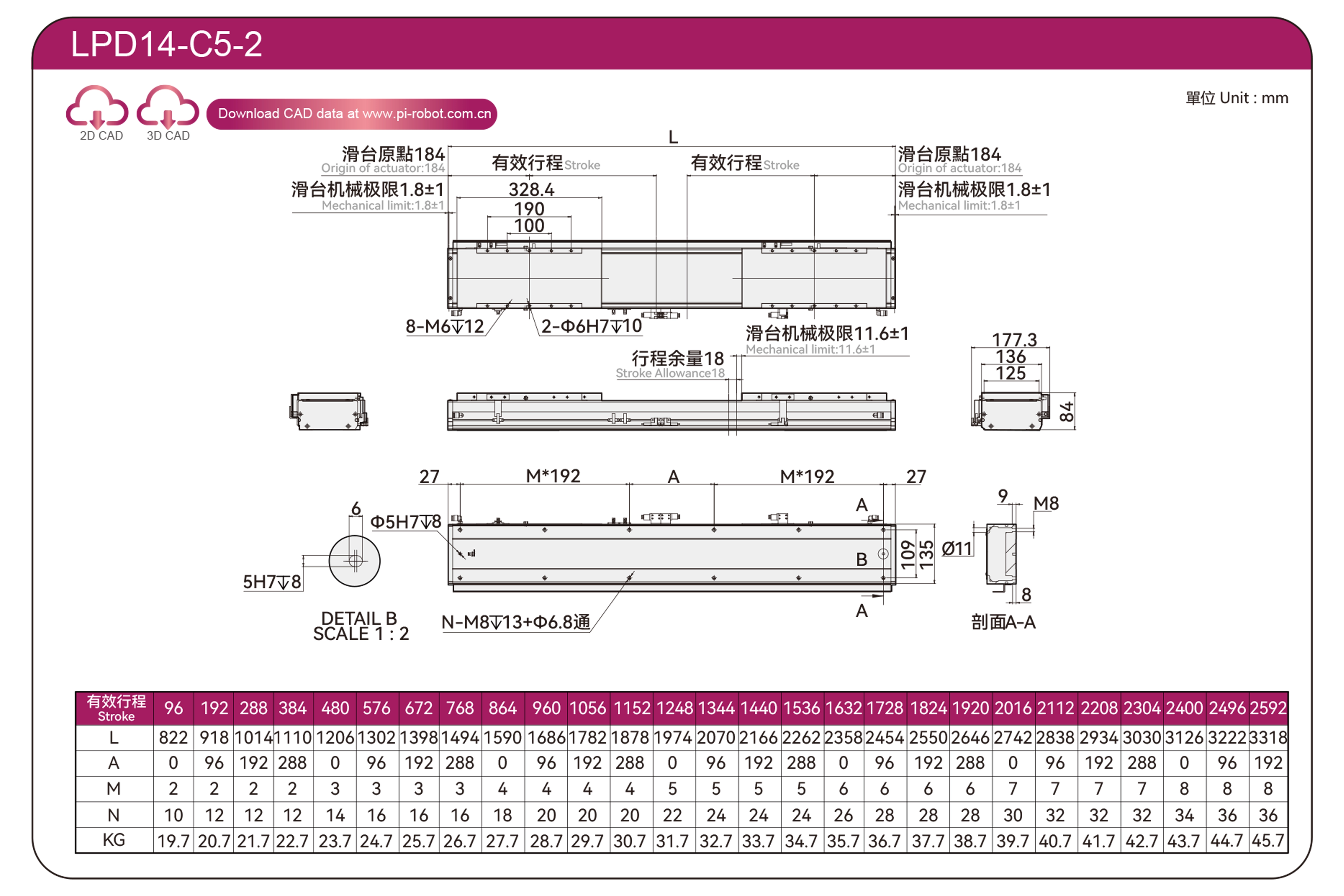

C5-1/C5-2
