軽量で長寿命

ボディ幅：60～200mm

繰り返し精度：±0.005/0.01mm

水平荷重：150kg

垂直荷重：55kg

最高速度：250mm/s

移動範囲：800～2600mm

モーターの加速と減速を0.2秒に設定します。

逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配達時間：7～10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

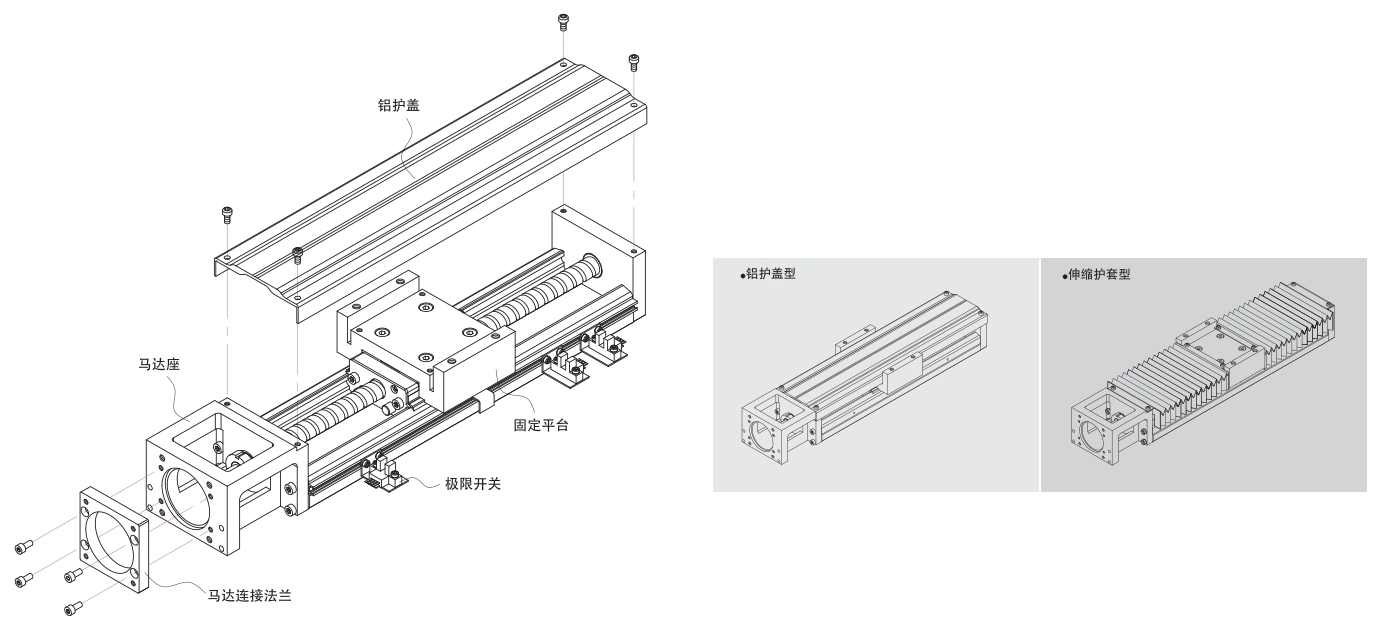

オプションアクセサリ

アルミカバーと伸縮シース：異物や不純物がKKS産業用ロボットに入り込み、その寿命、精度、滑らかさに影響を与えるのを防ぎます。
モーター接続フランジ：KKS産業用ロボットにさまざまなタイプのモーターを固定できます。
リミットスイッチ：スライダーの位置決め、原点の開始、スライダーの移動距離の超過を防ぐための安全機構を提供します。

オプションアクセサリ

トラック構成はU字型断面を採用し、有限要素解析ソフトウェアを使用して体積と剛性のバランスポイントを実現するように設計されており、高剛性、コンパクト、軽量のトラックを実現しています。

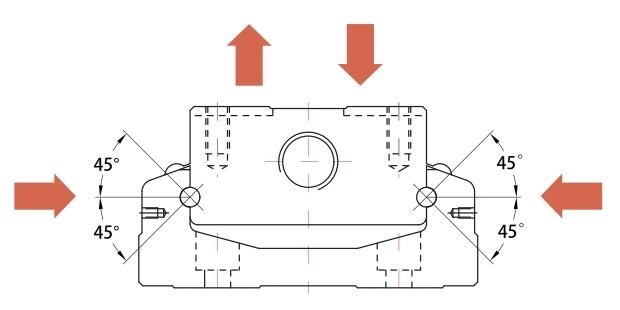

4方向均等荷重

トラックとスライダ間の還流システムでは、ボールとボール溝の接触面に2列ゲーテ歯設計を採用し、45度の接触角を実現しています。この設計により、KKS産業用ロボットは全方向への均一な荷重に耐えることができます。

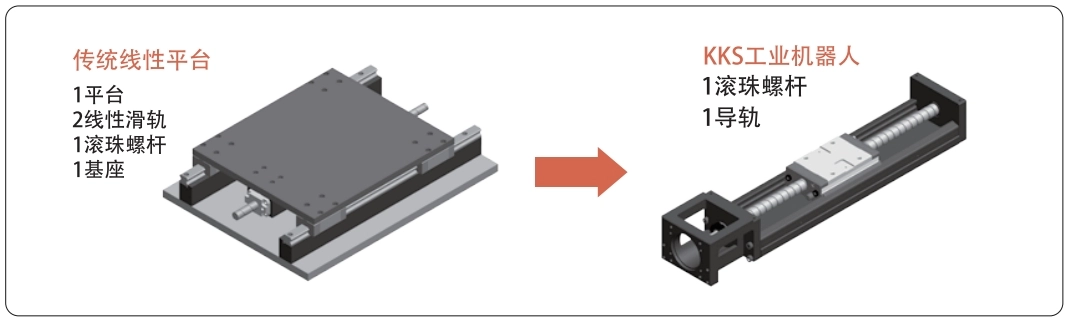

モジュール化

KKS産業用ロボットは、モジュール設計によりボールねじとリニアスライドを一体化することで、従来のアクチュエータプラットフォームの欠点である、ガイドおよび駆動部品の選定、設置、キャリブレーション、大型化、設置スペースの見積もりといった問題を解消します。
そのため、KKS産業用ロボットは、迅速な選定、設置、コンパクトなサイズ、高い剛性といった特長を提供し、お客様の使用スペースと時間を大幅に削減します。

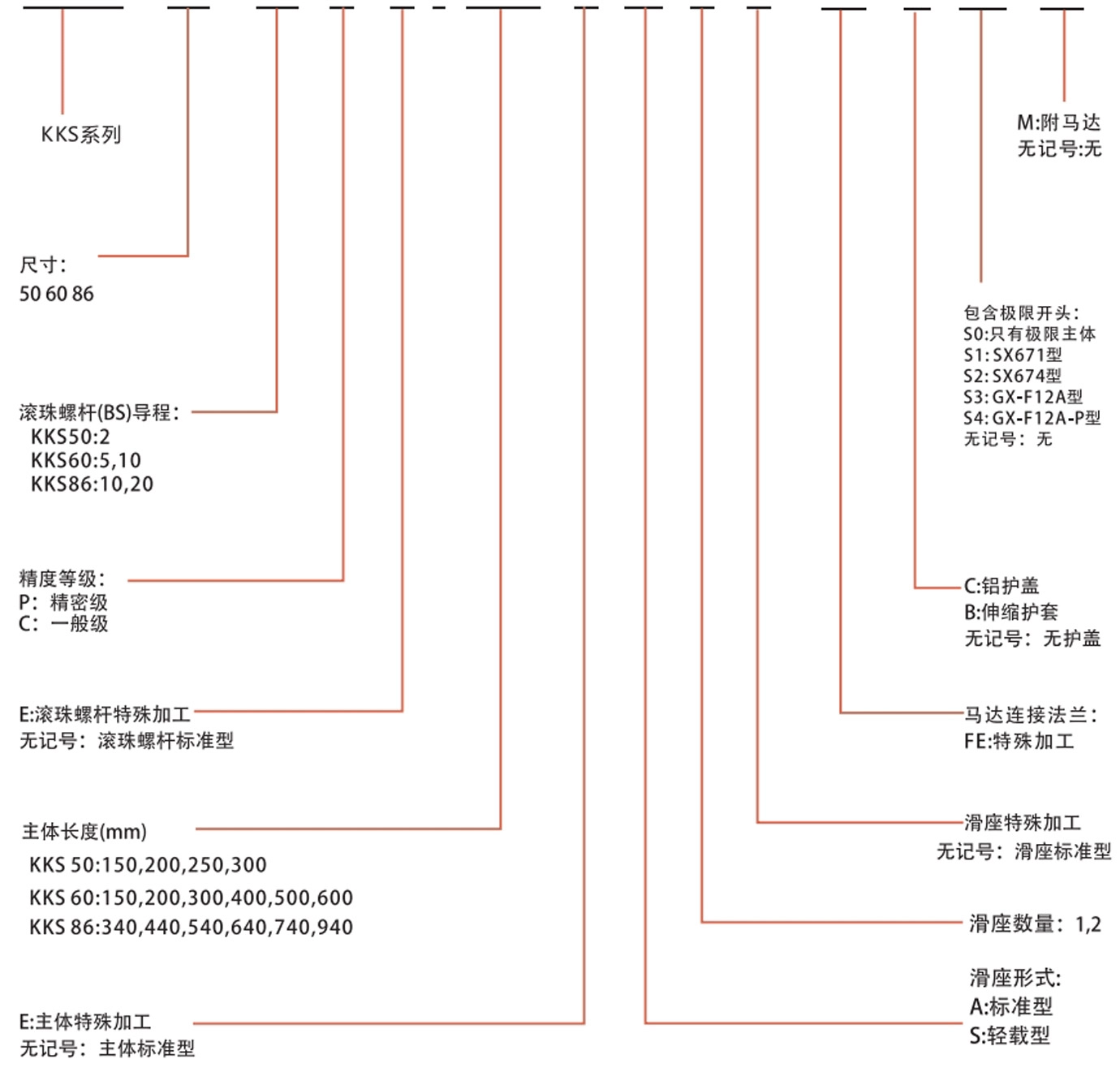

注文方法

KKS 60 10 P E - 400 E A 2 E - FO C SO M

荷重仕様

モデル		ボールねじ				リニアガイドウェイ

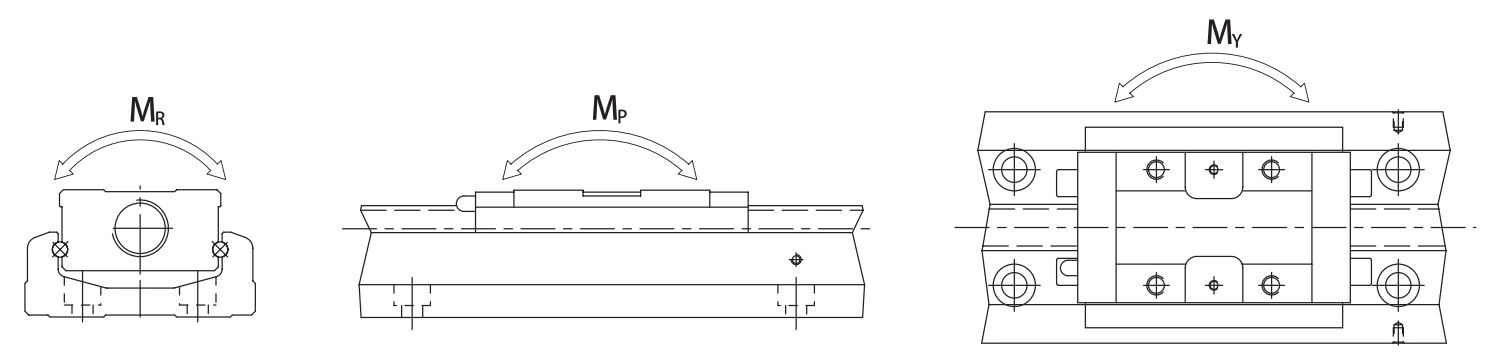

		公称外径（mm）	ねじリード（mm）	基本動定格荷重(N)	基本静定格荷重(N)	基本動定格荷重(N)		基本静定格荷重(N)		許容静的モーメント
				基本動定格荷重(N)	基本静定格荷重(N)	基本動定格荷重(N)		基本静定格荷重(N)		ピッチ MP(Nm)				スイングMY(Nm)				転がりMR(Nm)
						あ	S	あ	S	A1	A2	S1	シーズン2	A1	A2	S1	シーズン2	A1	A2	S1	シーズン2
KKS5002	精密グレード	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5002	一般レベル	8	2	1813	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5006	精密グレード	8	6	2050	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS5006	一般レベル	8	6	1863	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS6005	精密グレード	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6005	一般レベル	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	精密グレード	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	一般レベル	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS8610	精密グレード	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8610	一般レベル	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	精密グレード	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	一般レベル	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694

電動アクチュエータのスペックインデックス

モデル	トラックの長さ	ローカリゼーションの再現性		位置決め精度		ウォーキングパラレルリズム		最大始動トルク(N-cm)
モデル	トラックの長さ	精密グレード	一般レベル	精密グレード	一般レベル	精密グレード	一般レベル	精密グレード	一般レベル
KKS50	150	±0.003	±0.01	0.02	-	0.01	-	4	2
	200
	250
	300
KKS60	150	±0.003	±0.01	0.02	-	0.01	-	15	7
	200
	300
	400
	500	±0.003	±0.01	0.025	-	0.015	-	15	7
	600	±0.003	±0.01	0.025	-	0.015	-	15	7
KKS86	340	±0.003	±0.01	0.025	-	0.015	-	15	10
	440
	540
	640
	740	±0.003	±0.01	0.03	-	0.02	-	17	10
	940	±0.003	±0.01	0.04	-	0.03	-	25	10

モデル	ボールねじリード（mm）	トラック長さ L2 (mm)	速度(mm/秒)
モデル	ボールねじリード（mm）	トラック長さ L2 (mm)	精密グレード	一般レベル
KKS50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
KKS60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
KKS86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1050
		440	1480	1050
		540	1480	1050
		640	1480	1050
		740	1480	1050
		940	1220	870

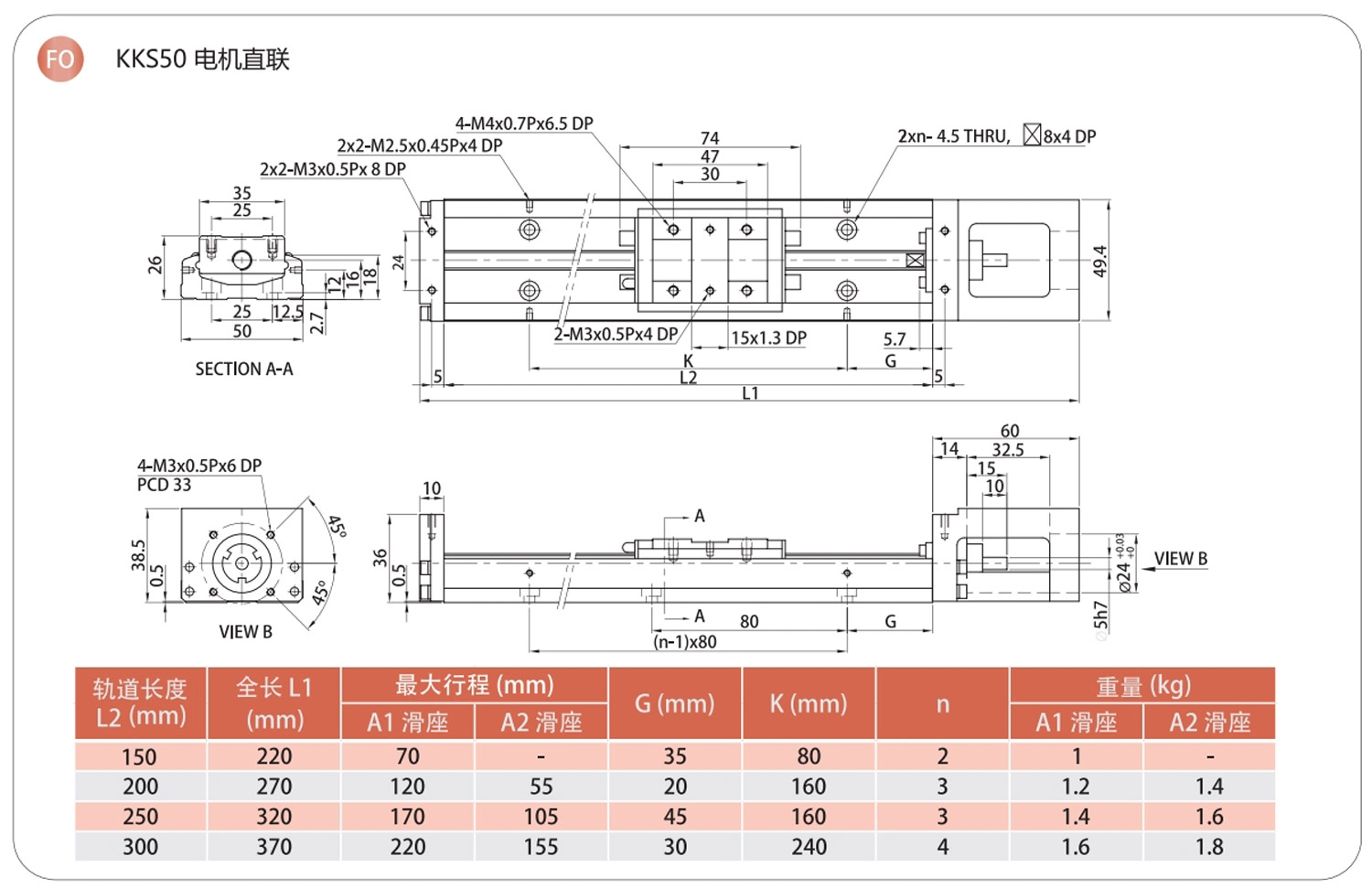

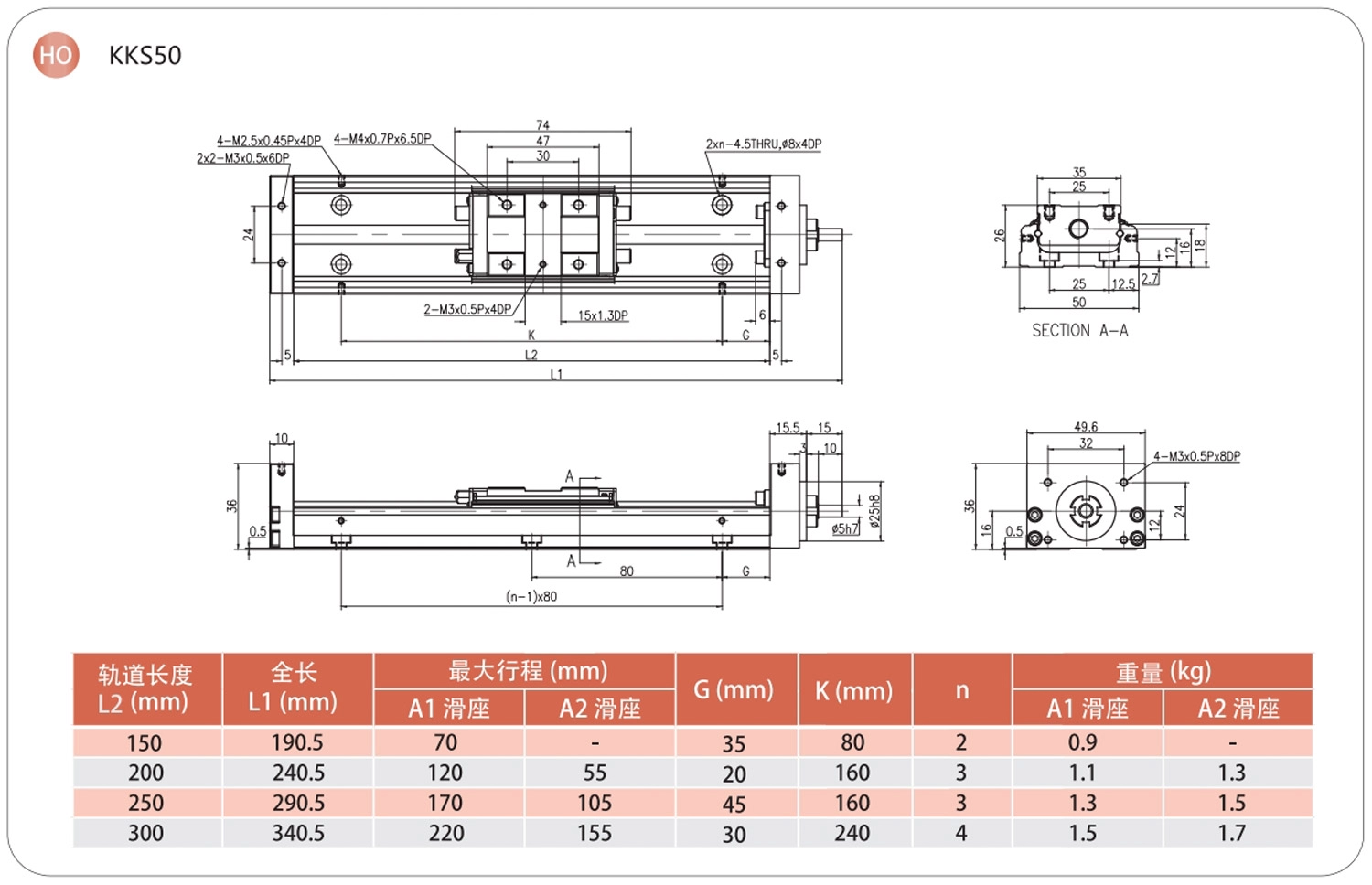

FO-BC/HO-BC
