軽量で長寿命

本体幅：100～70mm

繰り返し精度：±0.005/0.01mm

水平荷重：60kg

垂直荷重：22kg

最高速度：1600mm/s

移動範囲：800～1500mm

モーターの加速と減速を0.2秒に設定します。

逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配達時間：7～10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

4列ボール設計 - 精度の向上

隙間がなく、軽快に「円弧溝」へ移動できるため、長期間高精度を維持しやすい。
内部スライダは4方向すべてで同じ定格荷重を実現し、どの方向でも使用可能。
高剛性、高精度、低摩擦、高速動作、耐荷重性、長寿命を実現。

よりコンパクトな構造

従来品に比べ製品サイズが小型化されており、機器への組み込みが容易なだけでなく、機器自体の小型化にも貢献します。

長い旅

最大移動量3000mm、最大速度2200mm/sの4列ボールねじ式埋め込みスライドテーブル。

垂直に設置可能

全シリーズ縦置き設置可能です。

メンテナンスが簡単 - 非常に低コスト

全シリーズとも、カバーを外すことなく外部給油が可能です。特殊なスチールベルト構造設計による自己潤滑式オイル貯蔵システムを採用しています。

完全なスタイル - 多くの利点

スチールベルト保護により、異物がスライドテーブルに直接落ちるのを防ぎ、発塵を軽減します。クリーンルーム環境で使用でき、さまざまなメーカーや設置方法のモーターを搭載できます。

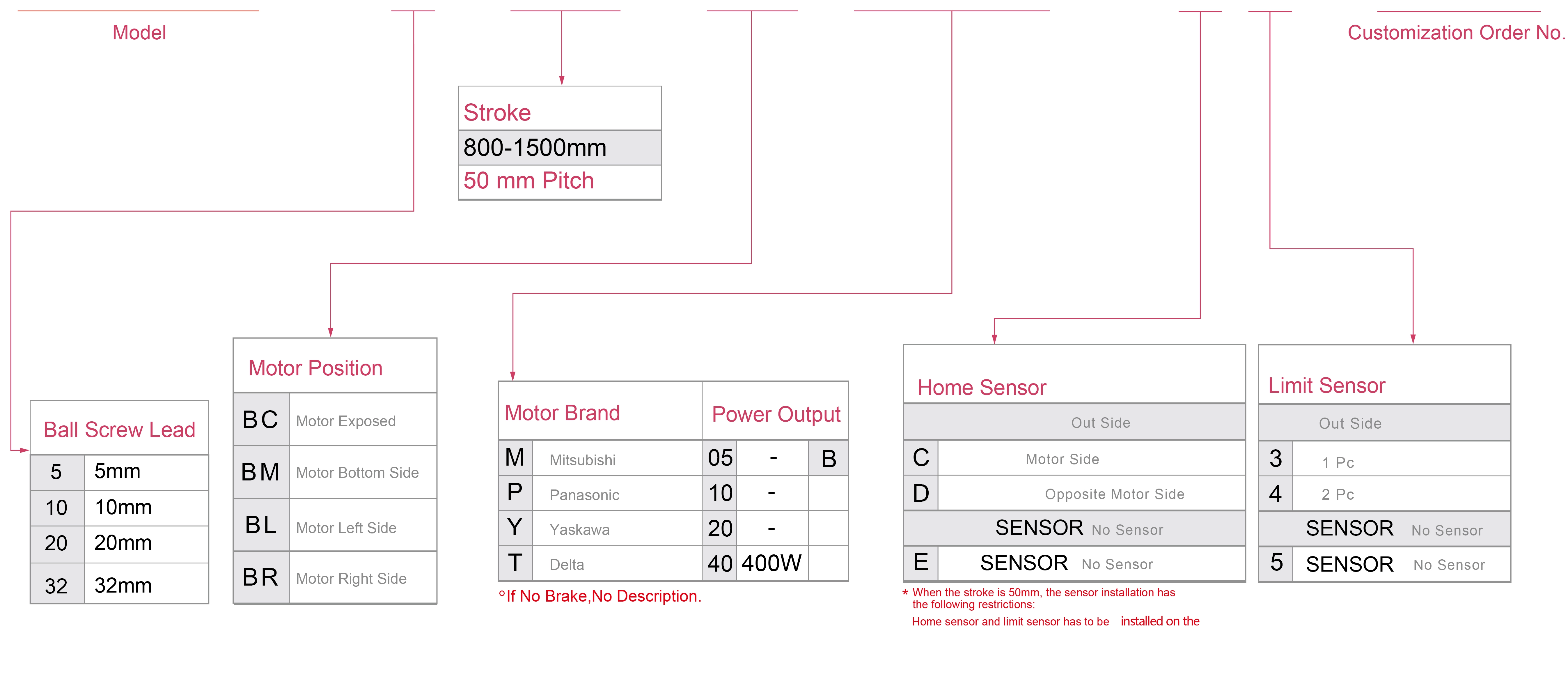

注文方法

GSH10S - L5-800-BC-M40B - C4 -0001

仕様

スペック	繰り返し精度(mm)		±0.005/0.01
	ボールねじリード（mm）		5	10	20	32
	最高速度（mm/s）※1		250	500	1000	1600
	最大積載量	水平（kg）	60	50	30	20
		垂直（kg）	22	16	7	5
	定格推力（N）		1388	694	347	218
	ストロークピッチ（mm）※2		800～1500mm/50mmピッチ
部品	ACサーボモーター出力（W）		400
	ボールねじ径（mm）		C7Ø16
	高剛性リニアガイド(mm)		ボールねじアクチュエータ
	カップリング（mm）		10×14
	ホームセンサー	外	EE-SX672(NPN)
		内蔵	EE-SX674(NPN)

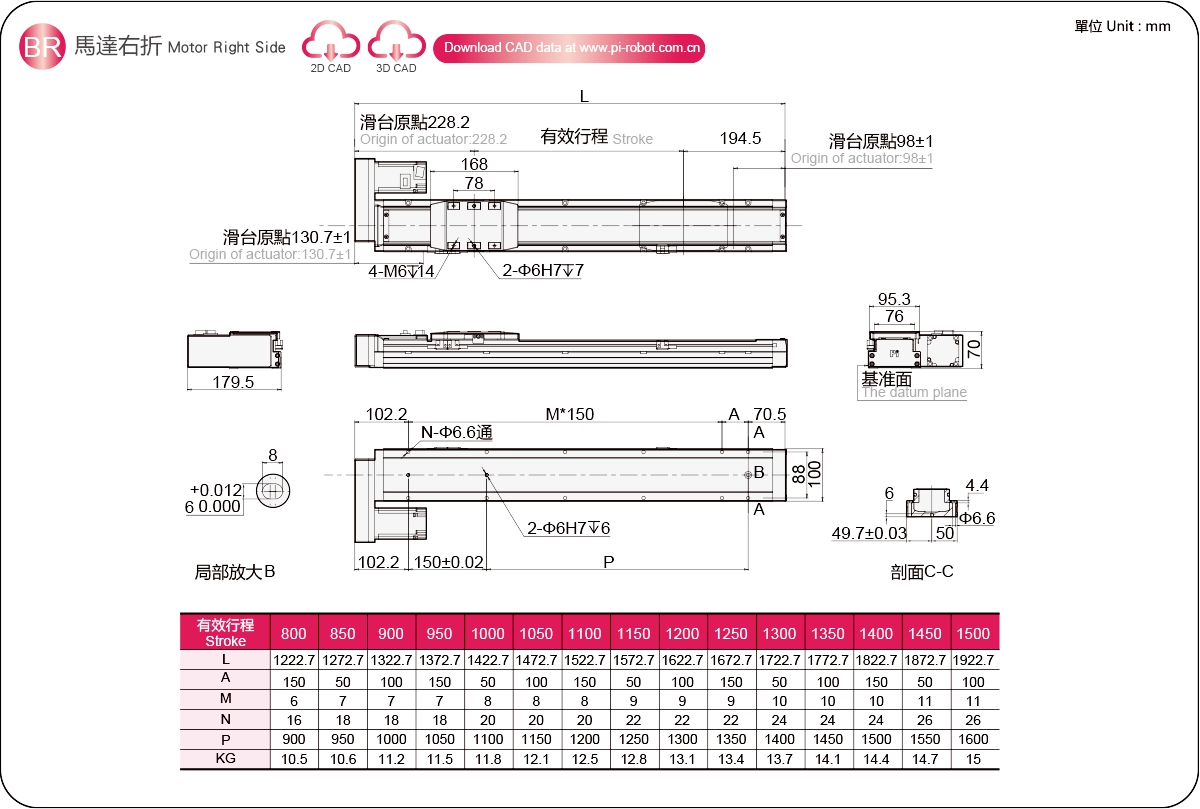

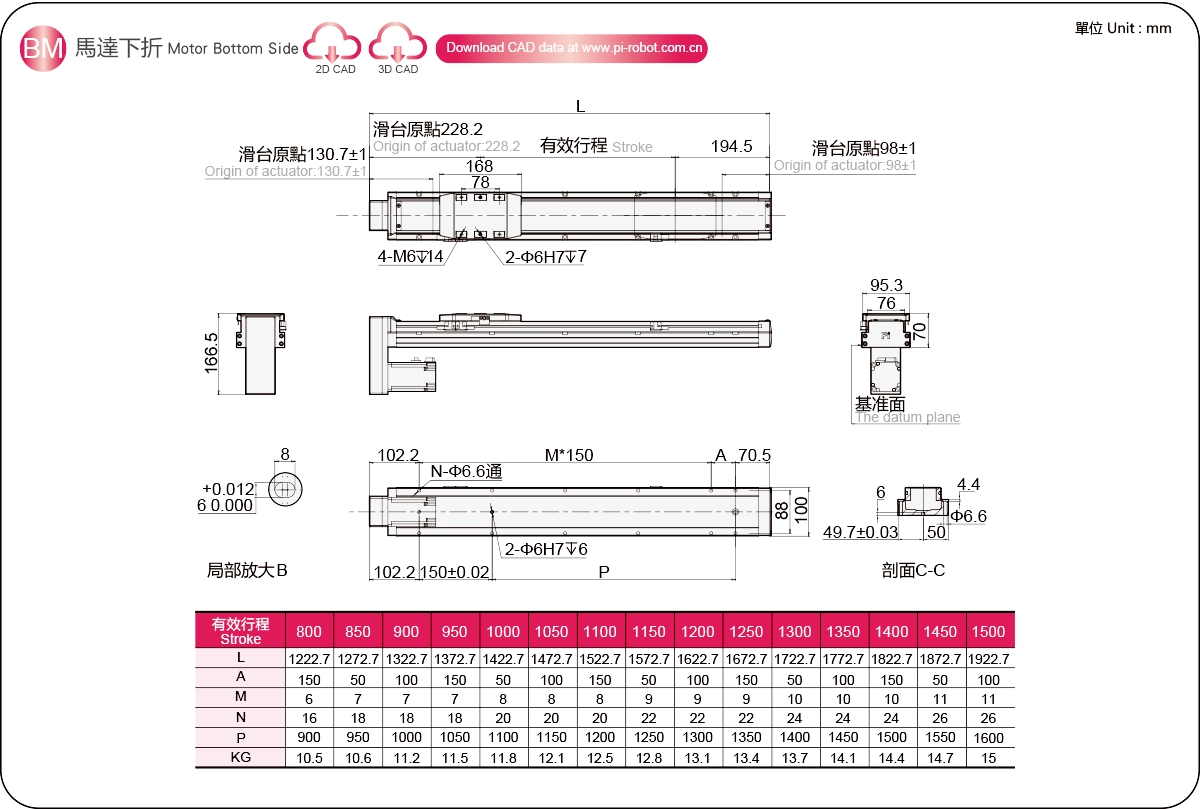

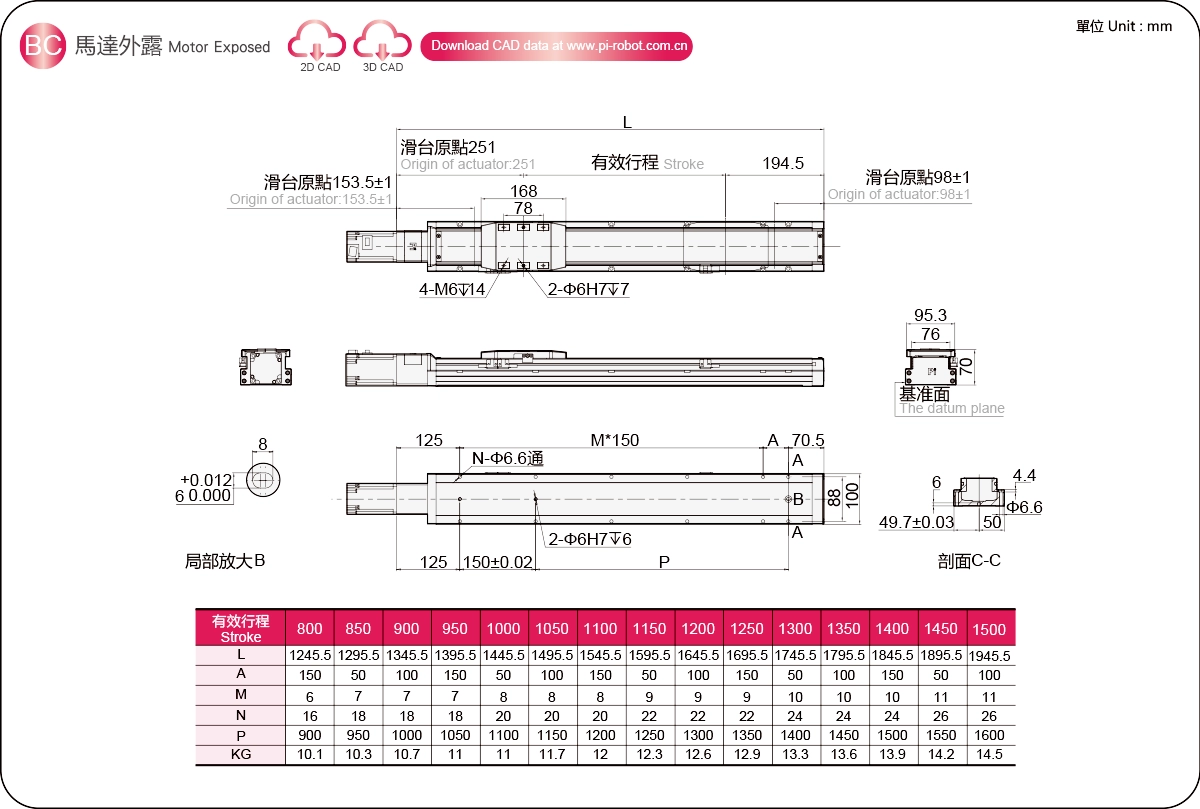

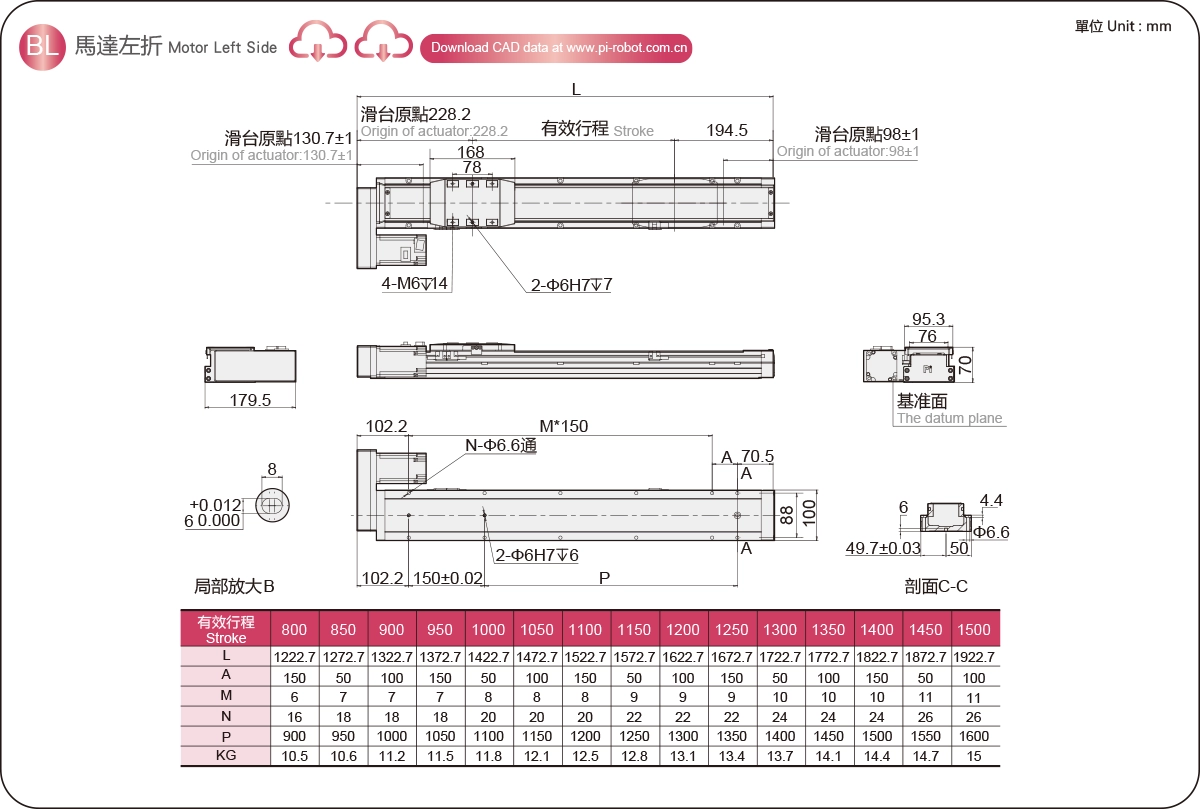

センサーレイアウト

※1 加減速値は0.2秒に設定されています。

※2 ストロークが600mmを超える場合、ボールねじの振れが発生します。その場合は、動作速度を落とすことを推奨します。詳細はP85をご参照ください。

許容オーバーハング

（単位：mm）

水平設置		あ	B	C
リード5	30kg	400	162	247
	40kg	200	110	170
	60kg	100	62	103
リード10	25kg	400	180	237
	40kg	200	90	165
	50kg	100	66	88
リード20	10kg	400	384	494
	20kg	300	162	241
	30kg	200	110	143
リード32	5kg	400	324	455
	10kg	300	114	208
	20kg	100	72	117

（単位：mm）

壁への設置		あ	B	C
リード5	30kg	230	100	400
	40kg	160	85	200
	60kg	101	50	100
リード10	25kg	235	110	400
	40kg	130	70	200
	50kg	100	58	100
リード20	10kg	420	210	500
	20kg	235	85	250
	30kg	115	75	150
リード32	5kg	429	300	400
	10kg	230	130	250
	20kg	130	68	100

（単位：mm）

垂直設置		あ	C
リード5	5kg	720	720
	15kg	240	240
	20kg	150	150
リード10	5kg	650	650
	10kg	320	320
	16kg	200	200
リード20	3kg	750	750
	7kg	350	350
	-	-	-
リード32	3kg	500	500
	5kg	300	300
	-	-	-

静的荷重モーメント

（単位：Nm）

私の	384
国会議員	384
氏	771

※表中のトルク値は重心位置を示します。

※規定の条件下で使用した場合の動作寿命は10,000kmです。

※このデータは天吊り逆使用を想定したものではありません。天吊り逆使用をご希望の場合は、詳細につきましてはお問い合わせください。

電動アクチュエータのスペックインデックス

使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	体の高さ（ミリメートル）	再現性（ミリメートル）	ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
							外径（mm）	リード(mm)	水平	垂直
							外径（mm）	リード(mm)	水平	垂直
標準	ボールねじ	GSH6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

超ロングストロークシリーズ

使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	体の高さ（ミリメートル）	再現性（ミリメートル）	ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
							外径（mm）	リード(mm)	水平	垂直
							外径（mm）	リード(mm)	水平	垂直
標準	ボールねじ	GSH10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
