現在位置：ホーム > 製品 > 標準ボールねじアクチュエータ > RMHシリーズ > RMH17S > モーター内蔵

軽量で長寿命

繰り返し精度：±0.01mm

水平荷重：110kg

垂直荷重：33kg

最高速度：1280mm/s

ストロークピッチ：800～2200mm

モーターの加速と減速を0.2秒に設定します。

逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配達時間：7～10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

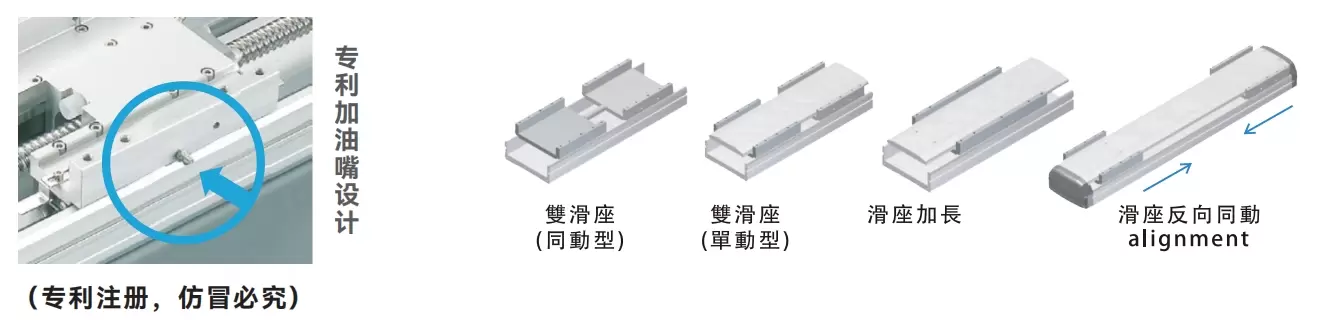

多様なスライドシートスタイル

本体とスライドが一体成形されているため、剛性不足の問題が改善され、幅が狭くなり、設備の設置スペースが小さくなります。業界唯一の特許取得済み燃料ノズル設計は、スライド上の単一の燃料ノズルからオイルを噴射します。オイルの噴射とナットおよび複数組のスライドのメンテナンスを同時に行うことができるため、メンテナンスがより便利になり、時間を節約できます。燃料ノズルの設置方向は、お客様のニーズに合わせて選択できます。

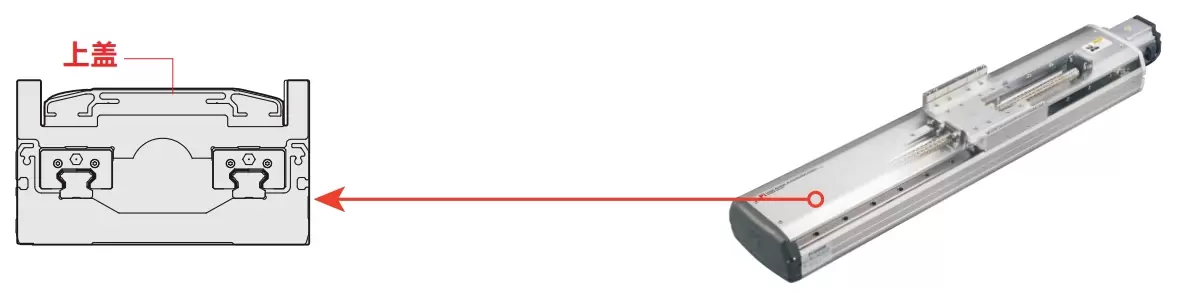

高剛性ボディ/高剛性アッパーカバー

高剛性ボディ：一体型アルミ押出構造を採用し、要素解析により最適な剛性対重量比の構造設計を実現しました。巻き付き防止上部カバー：特殊な巻き付き防止設計により、長距離使用時でも上部カバーがねじれたり変形したりしにくくなっています。

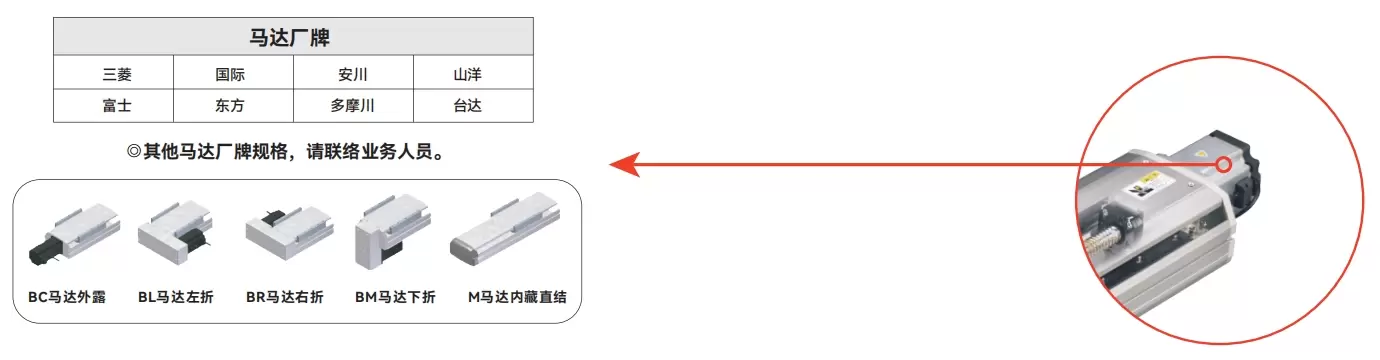

モーターブランド

様々なブランドのサーボモーターと組み合わせることができます。多方向のモーター取り付け位置を選択できるため、機械設計の柔軟性が向上します。

モーターブランド

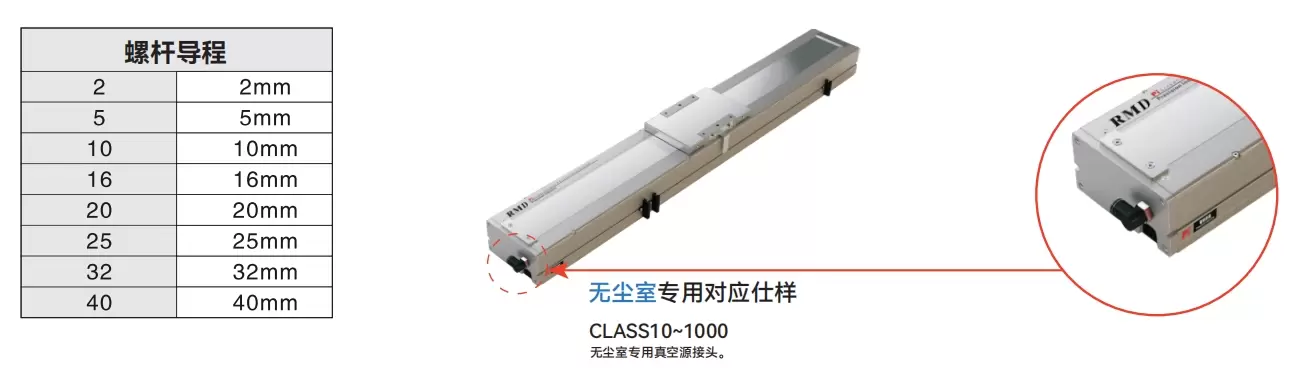

スクリューブランドのリード、選択可能なシートはありません

さまざまな精度と速度に応じて、適切なネジの仕様とブランドを選択できます。

注文方法

RMH17S - L5-800- M -M40B - C4 -0001

仕様

スペック	繰り返し精度(mm)		±0.01
	ボールねじリード（mm）		5	10	20	32
	最大速度（mm/s）		200	400	800	1280
	最大積載量	水平（kg）	110	90	40	30
		垂直（kg）	33	22	10	8
	定格推力（N）		1388	694	347	218
	ストロークピッチ（mm）		800～2200mm/50mmピッチ
部品	ACサーボモーター出力（W）		400W
	ボールねじ径（mm）		C7Ø16
	高剛性リニアガイド（mm）		幅15×高さ12.5
	カップリング（mm）		14×10
	ホームセンサー	外	EE-SX672(NPN)

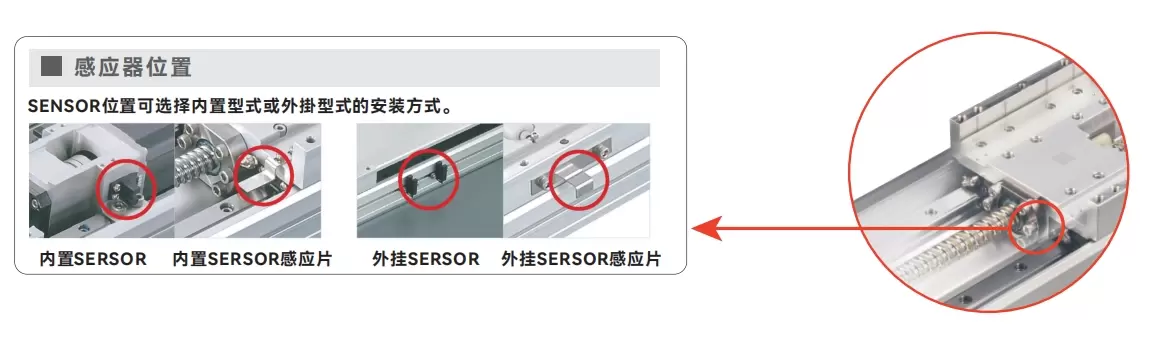

センサーレイアウト

加速と減速の値は0.2秒に設定されています。

※ストロークが750mmを超える場合、ボールねじの振れが発生します。その場合は、動作速度を落とすことを推奨します。詳細はP85をご参照ください。

許容オーバーハング

（単位：mm）

水平設置		あ	B	C
リード5	70kg	2092	162	208
	90kg	1555	117	149
	110kg	1210	88	113
リード10	60kg	1107	172	208
	75kg	848	130	156
	90kg	680	101	122
リード20	20kg	1498	491	520
	30kg	973	313	334
	40kg	712	225	238
リード32	10kg	1311	692	625
	20kg	633	326	295
	30kg	405	203	187

（単位：mm）

壁への設置		あ	B	C
リード5	75kg	190	148	1911
	95kg	140	108	1450
	110kg	113	88	1210
リード10	65kg	188	156	1008
	80kg	144	119	788
	90kg	122	101	680
リード20	25kg	408	382	1180
	35kg	280	262	825
	40kg	238	225	712
リード32	15kg	408	449	860
	25kg	230	252	495
	30kg	187	203	405

（単位：mm）

垂直設置		あ	C
リード5	15kg	940	940
	22kg	640	640
	33kg	427	427
リード10	10kg	1248	1248
	14kg	894	894
	22kg	569	569
リード20	7kg	1417	1417
	10kg	993	993
	-	-	-
リード32	5kg	1255	1255
	8kg	785	785
	-	-	-

静的荷重モーメント

（単位：Nm）

私の	605
国会議員	448
氏	448

※表中のトルク値は重心位置を示します。

※規定の条件下で使用した場合の動作寿命は10,000kmです。

※このデータは天吊り逆使用を想定したものではありません。天吊り逆使用をご希望の場合は、詳細につきましてはお問い合わせください。

電動アクチュエータのスペックインデックス

使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	外径（mm）	リード(mm)	水平	垂直	最高速度（mm/秒）*1
標準環境	ボールねじ	RMH12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

超ロングストロークシリーズ

使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
使用場所	駆動モード	モデル仕様	モーター出力（わ）	幅（mm）	再現性（ミリメートル）	外径（mm）	リード(mm)	水平	垂直	最高速度（mm/秒）*1
標準環境	ボールねじ	RMH17S	400W	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

※最高速度はサーボモーターの最大回転数（3000rpm）に基づきます。また、ステッピングモーターの最大回転数（500rpm）に基づきます。

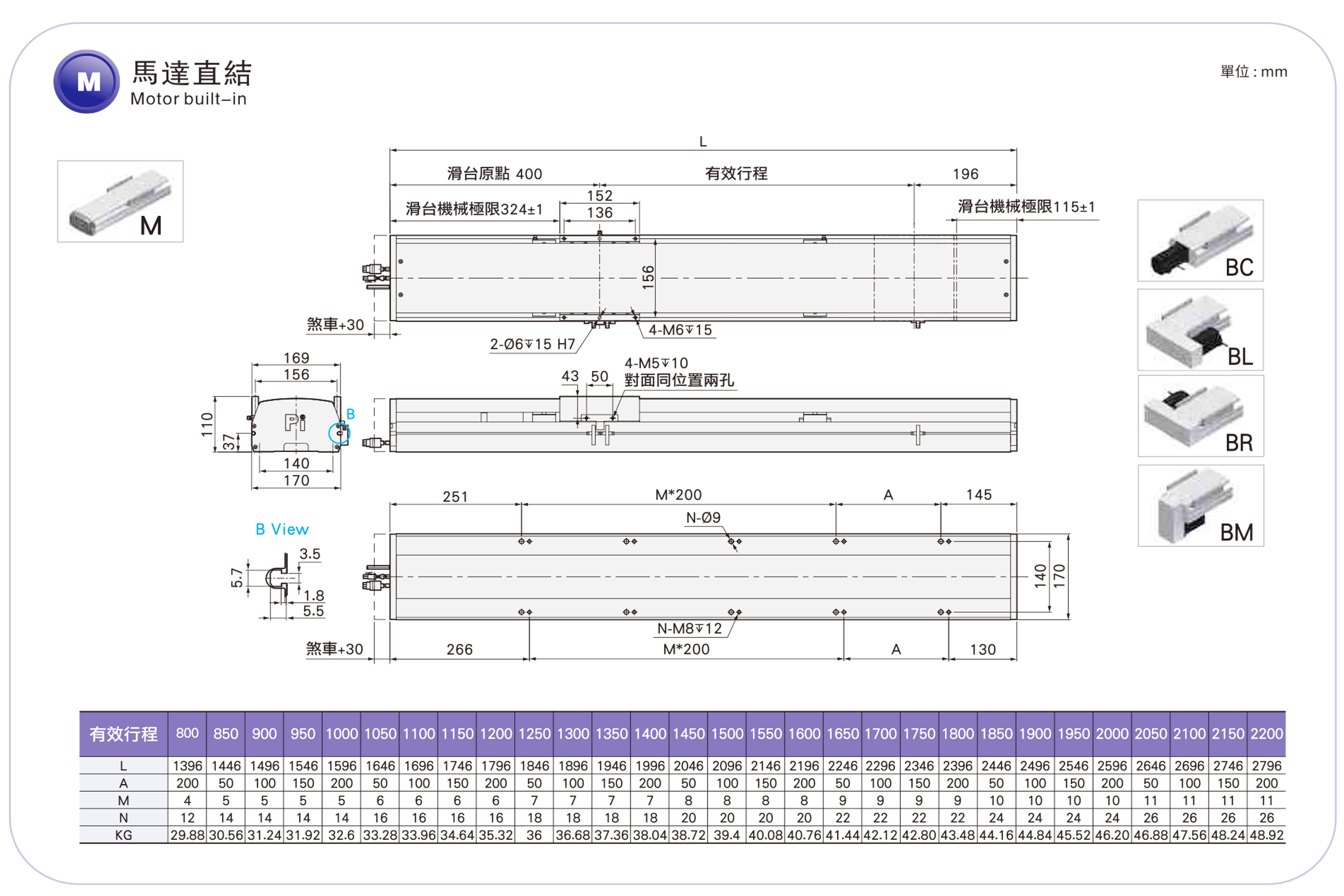

モーター内蔵
