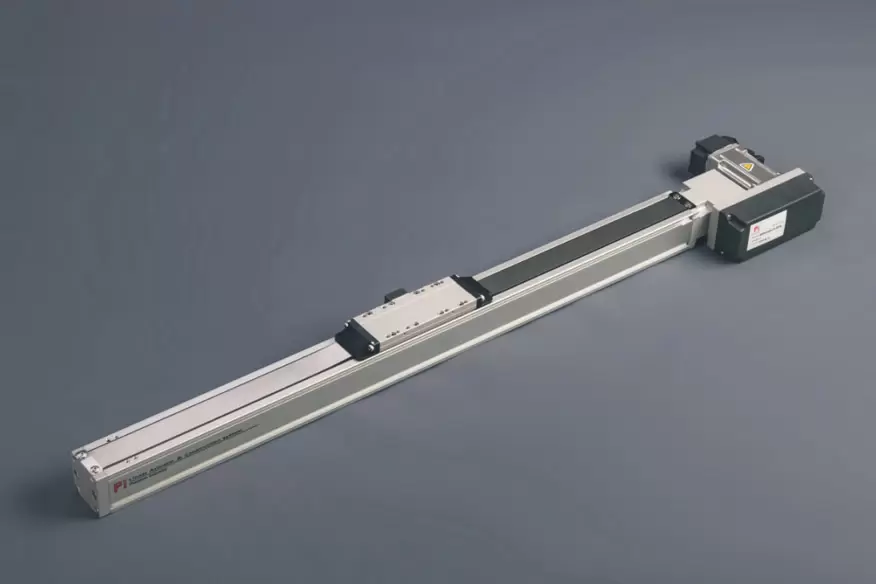

製品
繰返し位置 決め精度：±0.1mm
水平荷重：25kg
リード：90mm
最高速度：4500mm/s
ストローク：100-2000mm
モーターの加減速度を0.2sに設定します。
逆クレーンの使用には一般環境仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。
納期: 7-10日
| スペック | 繰返し位置 決め精度(mm) | ±0.1 | |
| リード(mm) | 90 | ||
| 最高速度(mm/s) | 4500 | ||
| 最大可搬質量 | 水平(kg) | 8 | |
| 垂直(kg) | - | ||
| 定格推力(N) | 80 | ||
| ストローク(mm) | 100～2000mm/100mmピッチ | ||
| 部品 | AC サーボモータ容量(W) | 100W | |
| ボール本体幅(mm) | 15 | ||
| ボールねじ仕様 (C7 級 )(mm) | 本体幅15×高さ7.5 | ||
| 原点センサリミットセンサ | 外掛掛 | EE-SX672(NPN) | |
| 水平使用時 | A | B | C |
| 3kg | 250 | 220 | 200 |
| 5kg | 110 | 90 | 70 |
| 8kg | 0 | 0 | 0 |
| 壁面取付使用時 | A | B | C |
| 2kg | 130 | 180 | 225 |
| 4kg | 20 | 60 | 100 |
| 6kg | 0 | 0 | 0 |
| MY | 337.9 |
| MP | 337.9 |
| MR | 58.6 |
| 使用環境 | 伝動方式 | 品番 | 減速機構 | 出力容量 (w) | 本体幅(mm) | 繰返し位置決め精度 (mm) | ベルト仕様 | 最大可搬質量(kg) | 最高速度 (mm/s) ※1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ベルト本体幅(mm) | リード(mm) | 水平 | 垂直 | ||||||||
| 一般環境 | タイミングベルト | MKR40 | はい | 100W | 40 | ±0.1 | 15 | 90 | 8 | 2 | 4500 |
| MKR65 | はい | 400W | 65 | ±0.1 | 30 | 130 | 60 | 17 | 5000 | ||
| MKR80 | はい | 750W | 80 | ±0.1 | 35 | 200 | 100 | 24 | 5000 | ||
| MKR110 | はい | 750W/1000 | 110 | ±0.1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | はい | 400W | 65 | ±0.1 | 30 | 110 | 25 | 6 | 5000 | ||
