軽量で長寿命

繰り返し精度：±0.01mm

水平荷重：110kg

垂直荷重：33kg

最高速度：1000mm/s

移動範囲：50～700mm

モーターの加速と減速を0.2秒に設定します。

逆さ吊りクレーンには標準仕様は適用できません。ご要望がございましたら、お電話またはオンラインでお問い合わせください。

配達時間：7～10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

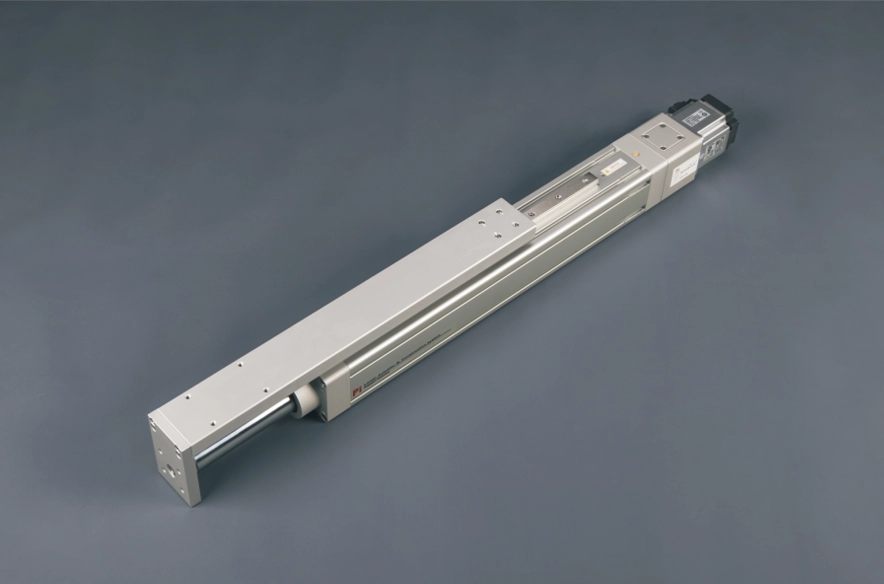

追加出力軸ガイドロッド

出力軸には外付けガイドロッドが設けられており、たわみを低減します。
出力軸の外形寸法は、お客様のニーズに合わせてカスタマイズ可能です。
本体には固定式のオイルフィラープレートが備わっており、メンテナンス時の取り外しと給油が容易で、時間と利便性を節約できます。
本体は全面に溝が刻まれており、四方を固定することで、様々な取付姿勢に対応できます。

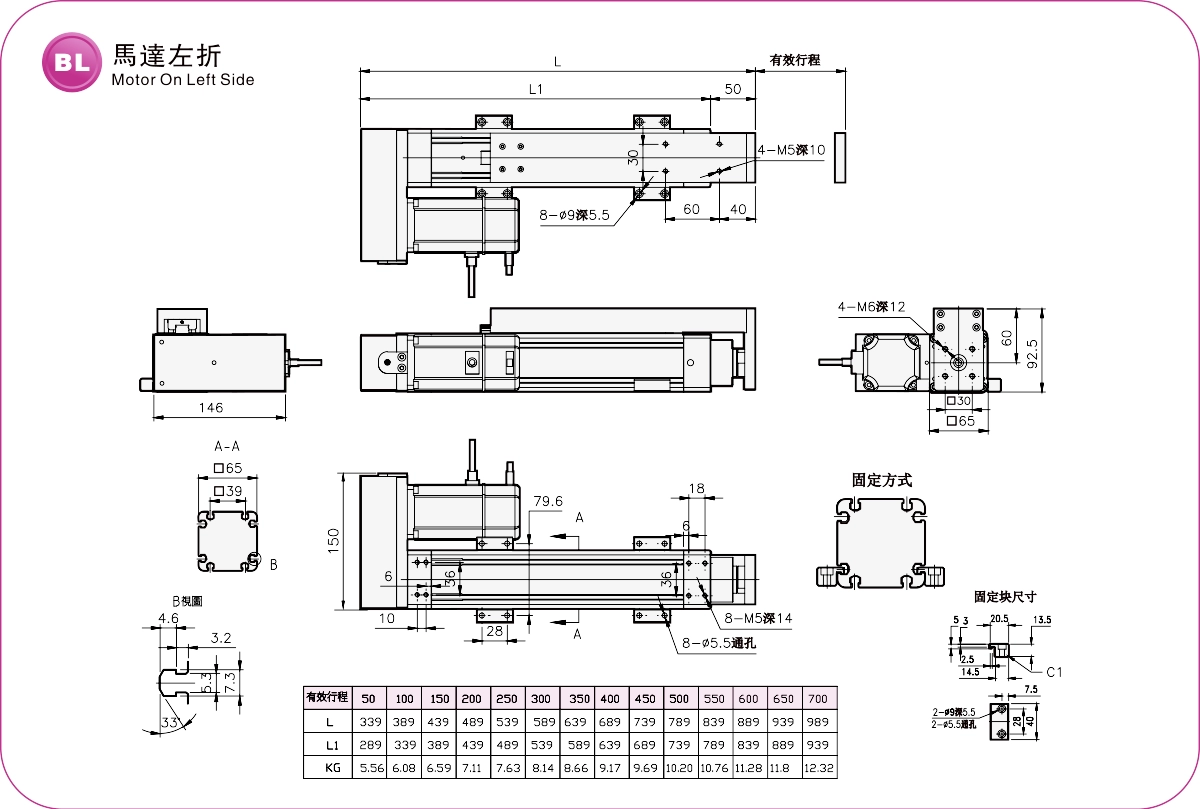

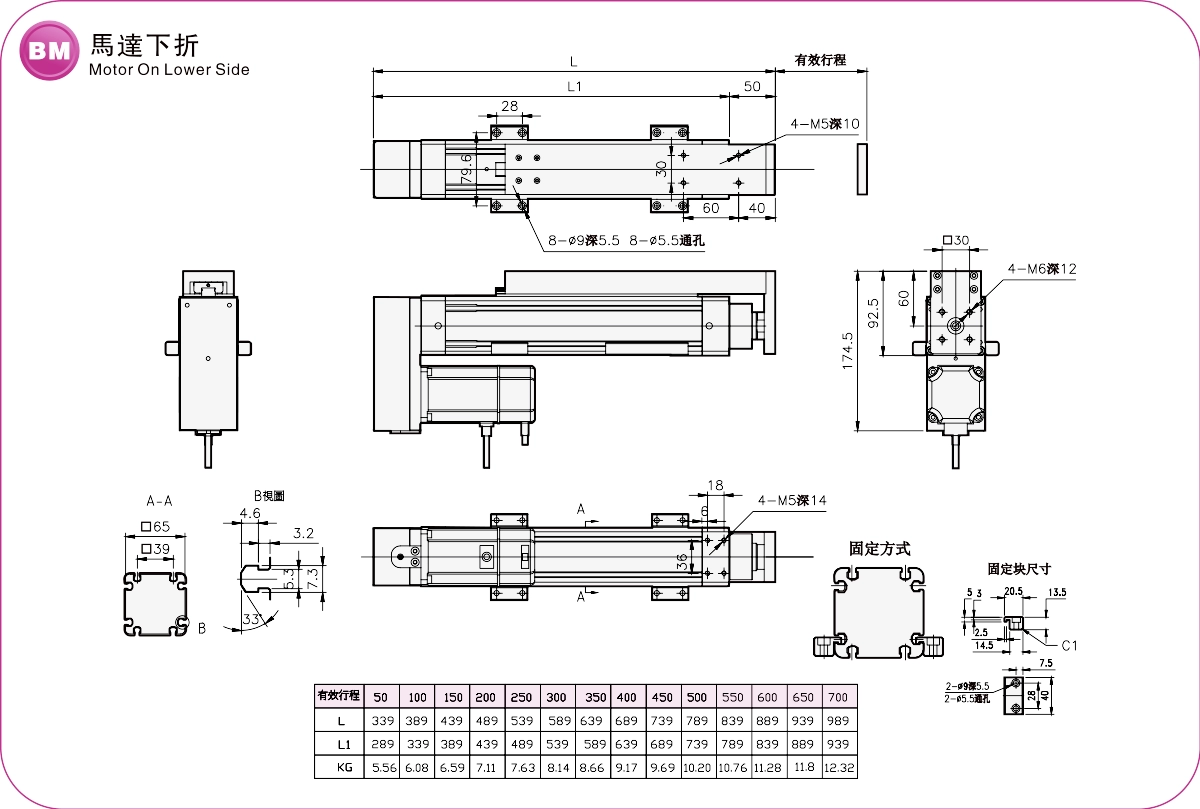

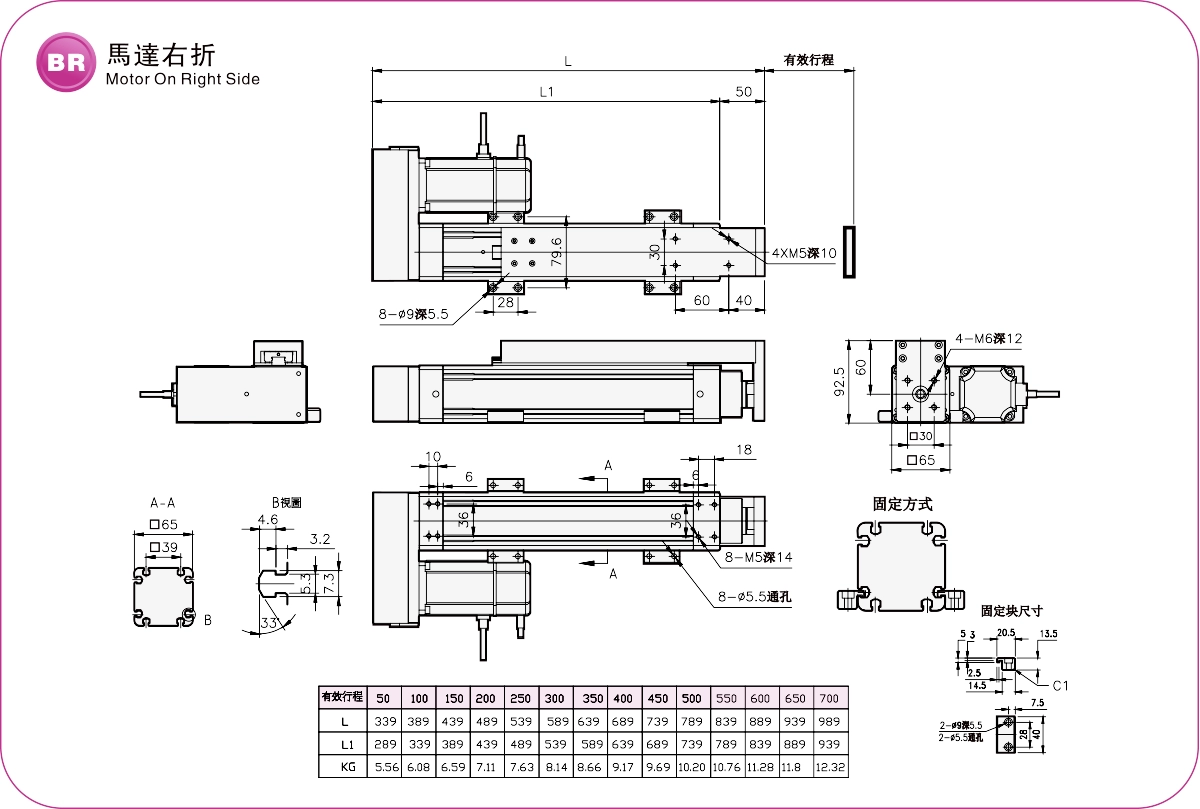

さまざまなモーターの方向と仕様

モーターは直接駆動または反転駆動を選択できます

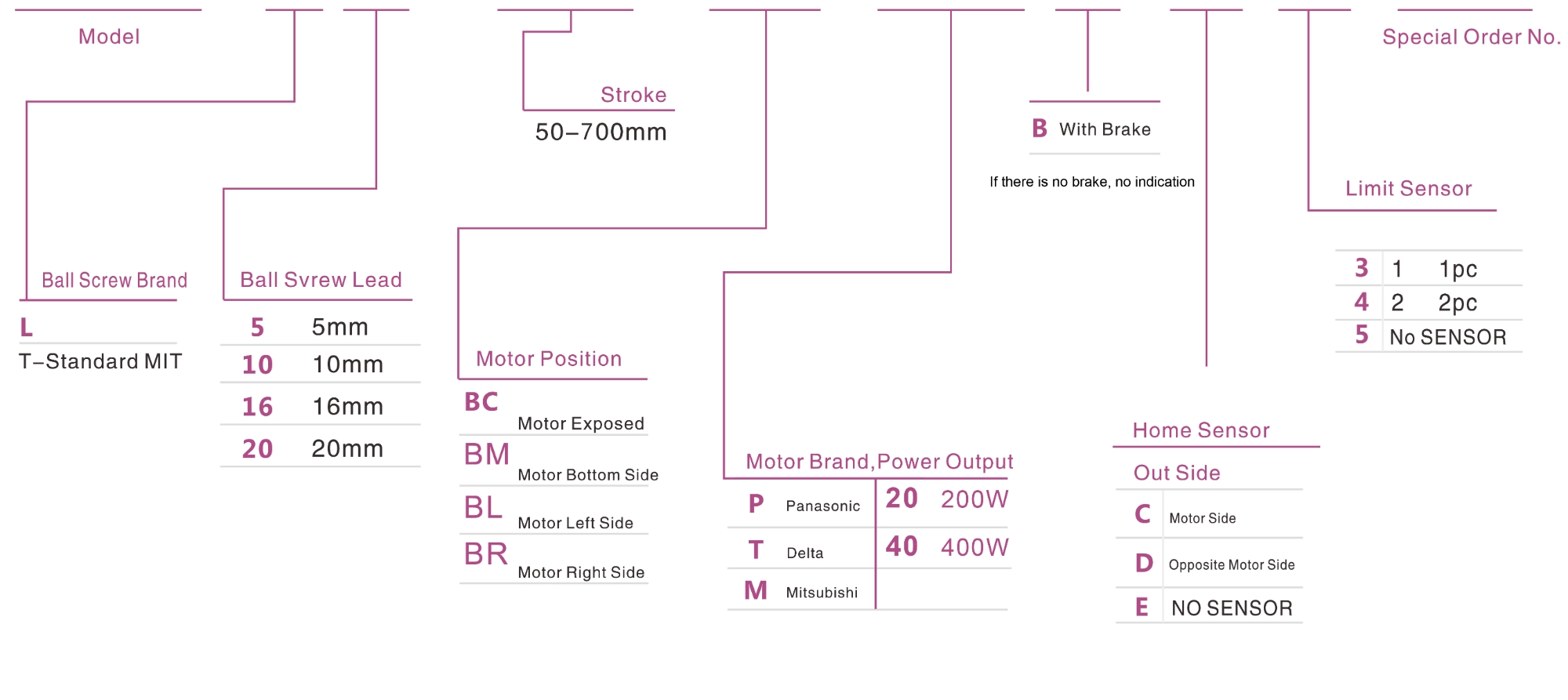

注文方法

EC65L-L5 - 100 - BC -M40 B- C 4 -0001

仕様

スペック	繰り返し精度(mm)		±0.01
	リード（mm）		5	10	16	20
	最大速度（mm/s）		250	500	800	1000
	最大積載量	水平（kg）	110	88	48	40
		垂直（kg）	33	20	10	8
	定格推力（N）		1388	694	433	347
	ストロークピッチ（mm）		50～700mm/50ピッチ
	ACサーボモーター出力（W）		400W
部品	ボールねじ径(mm)		C7Ø16
	カップリング（mm）		10×14
	ホームセンサー	外	EE-Sx672(NPN)

センサーレイアウト

ロッドの回転防止精度

電動アクチュエータのスペックインデックス

使用場所	駆動モード	モデル仕様	モーター出力(W)	幅(mm)	繰り返し精度(mm)	ボールねじ仕様		最大積載量(kg)		最高速度（mm/秒）*1
使用場所	駆動モード	モデル仕様	モーター出力(W)	幅(mm)	繰り返し精度(mm)	外径(mm)	リード(mm)	水平	垂直	最高速度（mm/秒）*1
標準環境	ボールねじ	EC 50	100W	52	±0.01	12	5	30	12	250
		EC 50	100W	52	±0.01	12	10	15	5	500
		EC 50L	100W	52	±0.01	12	5	50	15	250
		EC 50L	100W	52	±0.01	12	10	30	8	500
		EC 50T	100W	52	±0.01	12	5	50	15	250
		EC 50T	100W	52	±0.01	12	10	30	8	500
		EC 65	400W	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65L	400W	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400W	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC80	700W	80	±0.01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC 80T	700W	80	±0.01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
