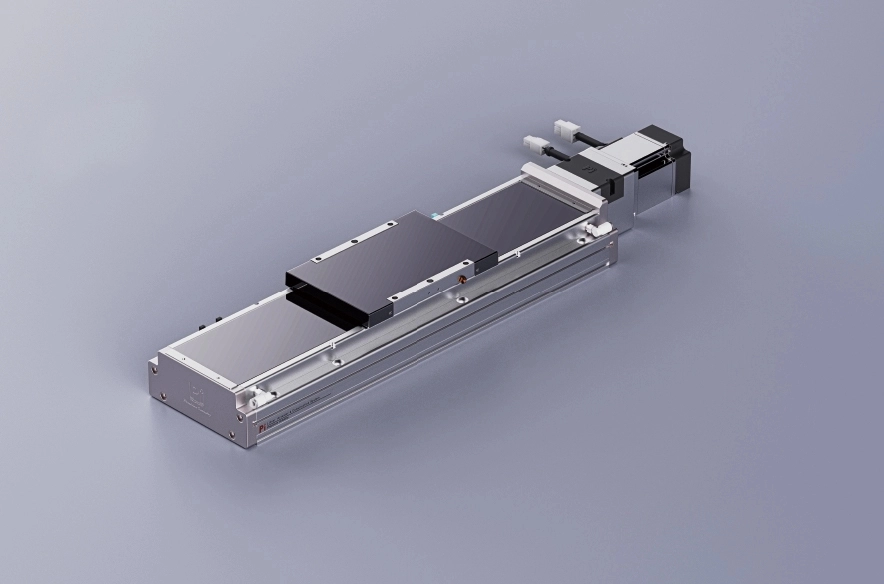

繰り返し精度：±0.005/0.01mm 水平荷重：110kg 垂直荷重：33kg 最大速度：250mm/s 移動範囲：100～1050mm
Date: Mar 11 2026
小規模製造では精度が重要です。自動組立、微細製造、カスタマイズされた製品の作成のいずれに取り組んでいる場合でも、選択した機器はプロセスの品質、速度、一貫性に大きな影響を与える可能性があります。高精度な移動を実現するために欠かせない装置の一つが精密位置決めスライドテーブルです。
ただし、小規模製造業務に適切なスライド テーブルを選択するのは複雑な決定となる場合があります。市場にはさまざまなオプションがあるため、アプリケーションの特定のニーズを評価して、可能な限り最高のパフォーマンスを確保することが重要です。このガイドは、小規模製造環境の要求を満たす高精度位置決めスライド テーブルを選択する際に考慮すべき重要な要素をナビゲートするのに役立ちます。
1. アプリケーションのニーズを定義する適切なスライド テーブルを選択するための最初のステップは、実行する特定のタスクを理解することです。精密位置決めスライドテーブルは汎用性が高く、マテリアルハンドリングから機械加工、組立までさまざまな用途に使用できます。各アプリケーションの要件は大きく異なる場合があるため、ニーズを定義することが重要です。
微細製造の場合: 小さく複雑な部品の作成に携わる場合は、サブミクロンの精度と微調整が可能なスライド テーブルが必要になる場合があります。
自動組み立ての場合: タスクが中程度の精度で反復的な動作を必要とする場合は、高い耐荷重と信頼性の高い速度制御を備えたスライド テーブルが焦点となる可能性があります。
テストと検査の場合: 光学機器や回路などの敏感なコンポーネントを配置する場合、振動制御、安定性、精度が不可欠です。
お客様のニーズを理解することで、製造プロセスに最適な精密スライド テーブルの種類について、より多くの情報に基づいた決定を下すことができます。
2.耐荷重を考慮する小規模製造では、スライド テーブルの耐荷重が用途への適合性を判断する上で重要な役割を果たします。作業する材料やコンポーネントに応じて、精度や安定性を損なうことなく重量に耐えられるスライド テーブルを選択する必要があります。
何を探すべきか:
静的耐荷重: テーブルが静止しているときにサポートできる最大重量。
動的耐荷重: テーブルが移動中に保持できる最大重量。これは、移動中に高精度が必要なアプリケーションにとって特に重要です。
作業の品質に影響を与える変形や位置ずれを防ぐために、用途に応じて適切な耐荷重のスライドテーブルを選択することが重要です。
3. 精度と再現性精密位置決めスライド テーブルの主な目的は、正確で再現性のある動きを可能にすることです。小規模製造では、高品質の部品を製造し、プロセスの再現性を確保するには、一貫性と精度が不可欠です。
何を探すべきか:
精度: アプリケーションに必要なレベルの精度を提供するスライド テーブルを探してください。一部のモデルは、ミクロン範囲 (±1 ミクロン以上など) の精度を提供します。これは、微細な製造作業にとって非常に重要です。
再現性: これは、複数のサイクル後にテーブルがまったく同じ位置に戻る能力を指します。高い再現性は、一貫した位置決めが必要な自動化またはロボットのアプリケーションにとって特に重要です。
高い精度と再現性を備えたスライド テーブルにより、製造プロセスがスムーズに実行され、欠陥が減少し、効率が向上します。
4. 速度と移動範囲スライドテーブルの移動速度と移動範囲は、製造プロセス全体に大きな影響を与えます。さまざまなアプリケーションでは、実行中のタスクに応じてさまざまな速度と範囲が必要になります。
何を探すべきか:
移動範囲: スライドテーブルが移動する必要がある最大距離を考慮してください。組み立てや梱包などの用途では、通信範囲をさらに長くする必要がある場合があります。精密なテストや微細加工の場合は、より短い移動範囲で十分な場合があります。
速度制御: スライド テーブルの動作速度はサイクル タイムに影響を与える可能性があります。生産量は少なくても品質が重要である小規模製造では、可変速度制御を使用すると、プロセスを微調整して最適なパフォーマンスを得ることができます。
生産に部品やコンポーネントの位置変更が頻繁に含まれる場合、適切な速度と範囲のスライド テーブルを使用すると、効率が向上し、ボトルネックが軽減されます。
5. 材料の選択精密位置決めスライドテーブルの材質は、耐久性、耐荷重、耐摩耗性、耐腐食性に影響します。小規模製造では、用途要件と環境条件の両方に適合する材料を選択することが重要です。
共通の材料:
アルミニウム: 軽量でコスト効率が高く、軽荷重や一般用途に適しています。
ステンレス鋼: より高い強度と耐食性を備え、より要求の厳しい環境や重い荷重に最適です。
陽極酸化アルミニウム: 陽極酸化によりアルミニウムの耐食性が向上し、中程度の負荷の用途に適した選択肢になります。
チタン: 強力で耐食性が高く、過酷な環境での高性能アプリケーションに適していますが、通常は高価です。
適切な材料を選択すると、特に摩耗や腐食が起こりやすい環境において、スライド テーブルの機能と信頼性が長期間にわたって維持されます。
6. 作動の種類スライド テーブルはさまざまな方法で電力を供給でき、選択する作動のタイプは、アプリケーションに必要な精度、速度、制御のレベルによって異なります。一般的な作動方法には次のものがあります。
手動作動: 手動スライド テーブルは安価で、シンプルで実践的な制御が可能なため、小規模で少量のタスクに適しています。ただし、より複雑なタスクに必要な精度や速度が得られない場合があります。
電動モーター: 電動スライド テーブルは、自動化またはロボット用途に必要な精度と再現性を提供します。これらは通常、より一貫した動作、プログラム可能な制御、および自動化システムと統合する機能を提供します。
空圧または油圧アクチュエータ: これらは、より大きな力を必要とするが、電動システムほど細かいレベルの制御を必要としないシステムで使用されます。空気圧または油圧による作動は、負荷容量が大きい場合や速度が速い用途に役立ちます。
ほとんどの小規模製造作業では、電動スライド テーブルが精度、速度、統合の容易さの最適なバランスを提供します。
7. 環境への配慮温度、湿度、ほこりや化学物質への曝露などの環境条件は、スライド テーブルの性能と寿命に影響を与える可能性があります。実稼働環境によっては、特定の要因に耐えられるスライド テーブルを選択する必要がある場合があります。
何を探すべきか:
耐食性: 作業が湿気、化学物質、その他の腐食性要素にさらされる場合は、ステンレス鋼や陽極酸化アルミニウムなどの材料で作られたスライド テーブルを検討してください。
シールと保護: クリーンルーム環境の場合は、シールされたベアリングと防塵機能を備えたスライド テーブルを選択してください。
温度耐性: 操作に高熱や極端な温度変動が伴う場合は、スライド テーブルがパフォーマンスを損なうことなく熱負荷に対処できることを確認してください。
環境条件に耐えられるスライド テーブルを選択すると、耐久性と信頼性が向上し、頻繁なメンテナンスの必要性が軽減されます。
8. メンテナンスと保守性メンテナンスは、精密スライドテーブルを長寿命化する上で重要な役割を果たします。システム内の部品のメンテナンス、潤滑、交換がいかに簡単であるかを考慮してください。
何を探すべきか:
可動部品へのアクセスのしやすさ: 日常のメンテナンスのために、ベアリングやモーターなどのコンポーネントに簡単にアクセスできるスライド テーブルを選択してください。
潤滑システム: 一部のスライド テーブルは自己潤滑システムを備えていますが、他のスライド テーブルには手動潤滑が必要です。決定を下す前に、各タイプのメンテナンス要件を考慮してください。
サービス サポート: テーブルを長期間にわたってスムーズに稼働し続けるために、メーカーがサービス サポート、交換部品、保証を提供していることを確認してください。
メンテナンスが容易な機能を備えたスライド テーブルを選択することで、ダウンタイムを最小限に抑え、製品寿命全体にわたってスムーズな動作を保証できます。
結論小規模製造に適切な高精度位置決めスライド テーブルを選択することは、生産性、精度、全体的な効率に大きな影響を与える可能性があります。アプリケーションのニーズ、負荷容量、精度、速度、材質などの要素を考慮することで、特定の製造要件に適合するスライド テーブルを選択できます。
自動組み立て、テスト、または小規模バッチ生産のいずれに取り組んでいる場合でも、適切なスライド テーブルを使用すると、一貫した結果が得られ、ワークフローが最適化されます。時間をかけてこれらの要素を評価することで、製造プロセスの長期的な成功をサポートする情報に基づいた決定を下すことができます。
