軽量かつ長寿命

本体本体幅：60-200mm

繰返し位置決め精度：±0.005/0.01mm

水平荷重：150kg

垂直荷重：55kg

最高速度：250mm/s

移動範囲：800-2600mm

モーターの加減速度を0.2sに設定します。

逆クレーンの使用には一般環境仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。

納期: 7-10日

PDF

多軸組み合わせ説明

単軸スライドテーブルの複数の組み合わせにより、2軸、3軸の多軸手動操作を実現します。
(1) 垂直多断面ロボットに比べて低価格です。
(2) 賢い機構設計により、振動や変形を低減できる直交ロボットの高剛性を実現します。
(3) 単軸スライドテーブルの多彩な組み合わせが可能です。

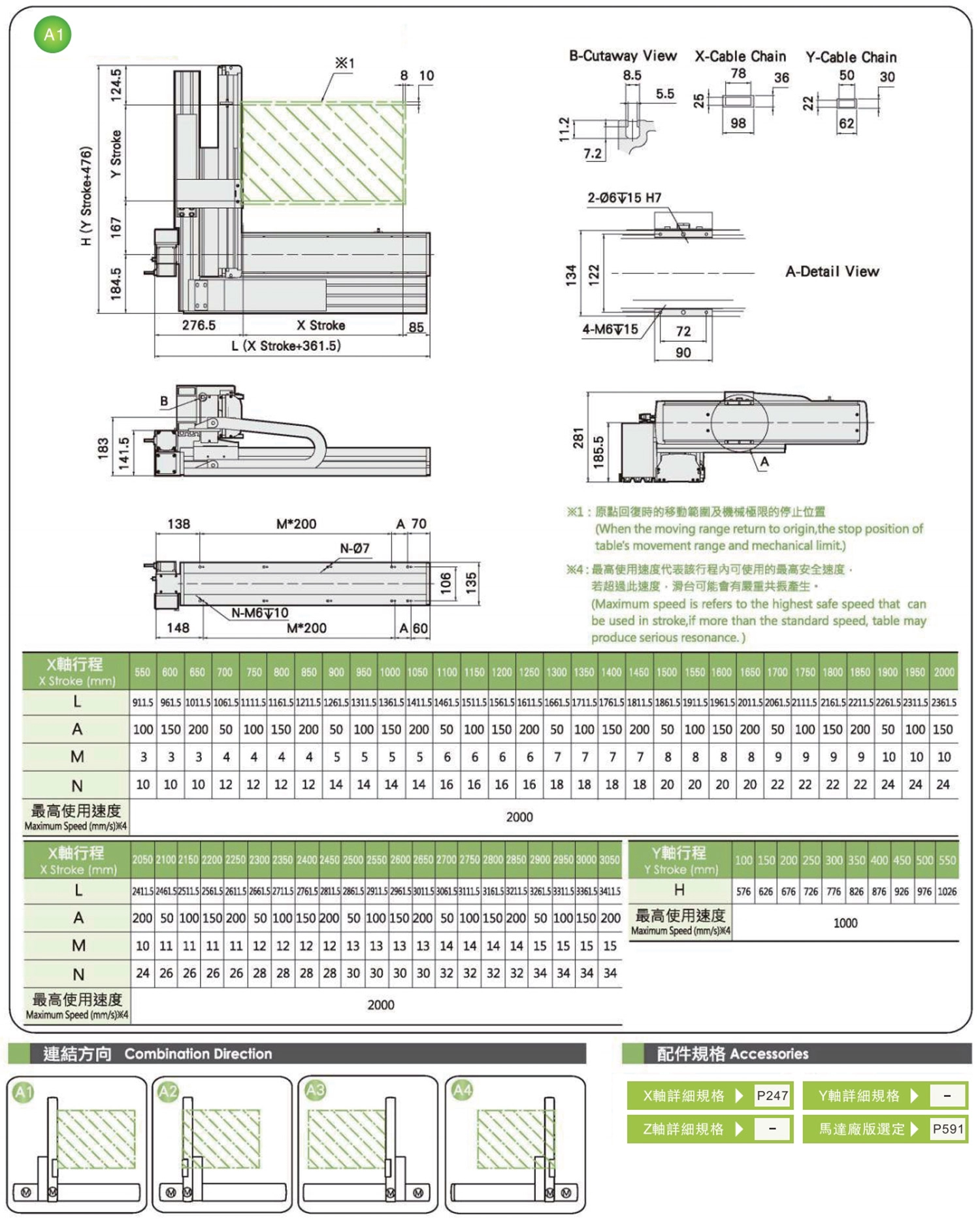

接続方向

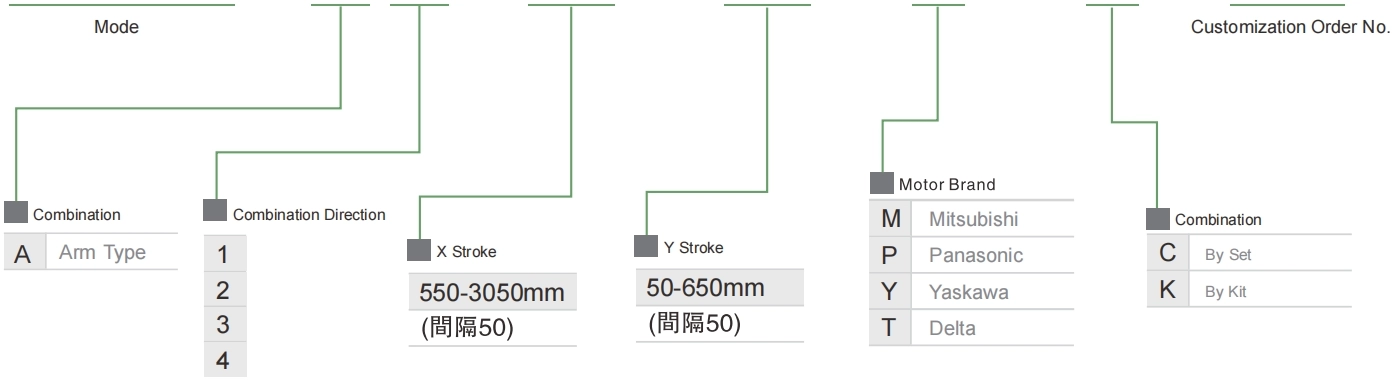

ご注文方法

XYMP650-A 1-500-300-M-C-0001

仕様

最大可搬質量

Yストローク(mm)	50	150	250	350	450	550	650
Y 積載量 (kg)	24	20	17	15	13	11	9

電動アクチュエータのスペックインデックス

使用環境	伝動方式	仕様	組み合わせ	軸番	最高速度(mm/s)			ストローク(mm)
使用環境	伝動方式	仕様	組み合わせ	軸番	X軸	Y軸	Z軸	X軸	Y軸	Z軸
一般環境	ボールねじ	XYMH440-A	A	2軸	1000	1000	-	100～1050	50～550	-
		XYMH650-A			1000	1000	-	100～1050	50～650	-
		XYMH760-A			1000	1000	-	100～1250	50～650	-
		XYMH870-A			1250	1000	-	100～1550	50～750	-
		XYMH442-A		3軸	800	800	500	100～1050	50～450	50～250
		XYMH653-A			1000	1000	500	100～1050	50～650	50～350
		XYMH764-A			1000	1000	500	100～1250	50～650	50～350
		XYMH876-A			1250	1000	500	100～1550	50～750	50～550
		XYMH760-G	G	2軸	1000	1000	-	100～1250	200～850	-
		XYMH870-G		2軸	1250	1000	-	100～1550	200～1050	-
		XYMH764-G		3軸	1000	1000	500	100～1250	200～850	50～350
		XYMH876-G		3軸	1250	1000	500	100～1550	200～1050	50～550
		XYMH650-P	P	2軸	1000	-	500	100～1050	-	50～550
		XYMH760-P			1000	-	500	100～1250	-	50～650
		XYMH880-P			1250	-	250	100～1250	-	50～950
		XYMH764-P		3軸	1000	500	500	100～1250	50-350	50～650
		XYMH886-P		3軸	1250	500	250	100～1550	50～650	50～950
		XYMH530-F	F	2軸	1000	-	500	100～1050	-	50～350
		XYMH640-F			1000	-	500	100～1050	-	50～350
		XYMH760-F			1000	-	500	100～1250	-	50～550

XYMP650-A1
