現在位置：ホーム > 製品 > 標準ボールねじアクチュエータ > RMHシリーズ > RMH28 > モーター底面

軽量かつ長寿命

繰返し精度：±0.01mm

水平荷重：50kg

垂直荷重：12kg

最高速度：250mm/s

ストロークピッチ：100-1050mm

モーターの加減速度を0.2秒に設定します。

逆クレーンの使用には標準仕様は適用できません。ご要望がございましたら、お電話でご連絡いただくか、オンラインでメッセージを残してください。

納期: 7-10日

PDF

3Dダウンロード

Cadenas3 ダウンロード

多彩なスライドシートスタイル

ボディとスライドを一体成型することで剛性不足の問題を改善し、幅も狭くなり装置の設置スペースも小さくなります。業界で唯一特許を取得した燃料ノズル設計で、スライド上の単一の燃料ノズルを使用してオイルを噴射します。オイルの注入とナットおよび複数セットのスライダーのメンテナンスを同時に行うことができるため、メンテナンスがより便利になり、時間を節約できます。燃料ノズルの取り付け方向はお客様のニーズに合わせて選択可能です。

高剛性ボディ/高剛性アッパーカバー

高剛性ボディ：一体型アルミ押出構造の採用を検討し、要素解析により最適な剛性重量比構造設計を実現。巻き防止上部カバー：特別な巻き防止設計により、上部カバーは長距離使用中に簡単にねじれたり変形したりしません。

モーターブランド

さまざまなメーカーのサーボモーターと組み合わせることができます。多方向モータの取り付け位置を選択できるため、機械設計の自由度が向上します。

モーターブランド

ねじブランドリード、選択可能なシートなし

さまざまな精度と速度に基づいて、適切なネジの仕様とブランドを選択できます。

ご注文方法

RMH28-L10-100-BC-M150B-C4-0001

仕様

スペック	繰返し精度(mm)		±0.01
	ボールねじリード(mm)		5	10	20	40
	最高速度(mm/s)		250	500	1000	2000年
	最大積載量	水平(kg)	120	110	75	22
		垂直(kg)	40	30	14	7
	定格推力(N)		1388年	694	347	174
	ストロークピッチ(mm)		100～1950mm/50mmピッチ
部品	ACサーボモーター出力(W)		1500W
	ボールねじ径(mm)		C7Ø32
	高剛性リニアガイド(mm)		30
	カップリング(mm)		20×24
	ホームセンサー	外	EE-SX672(NPN)
		内蔵	EE-SX674(NPN)

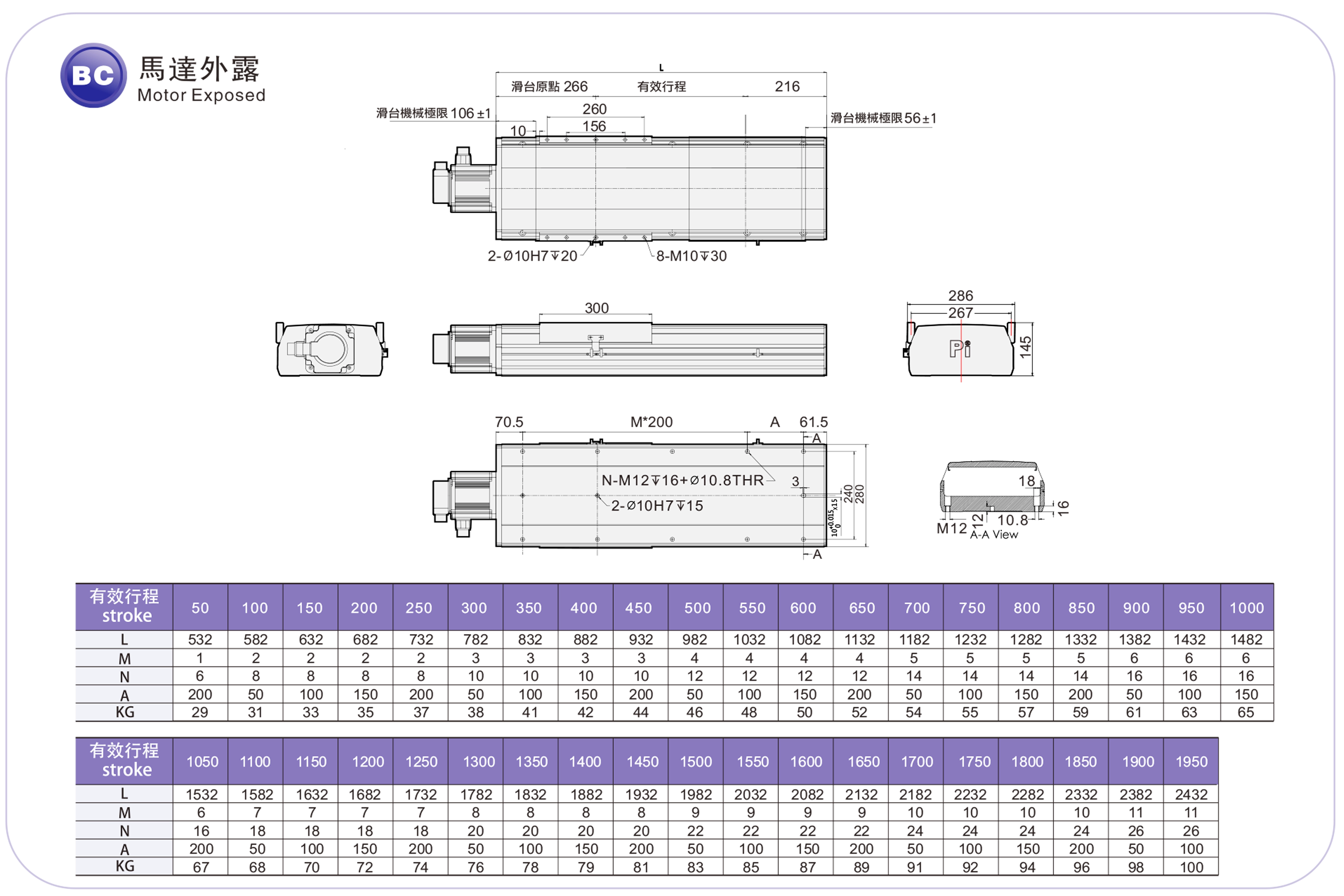

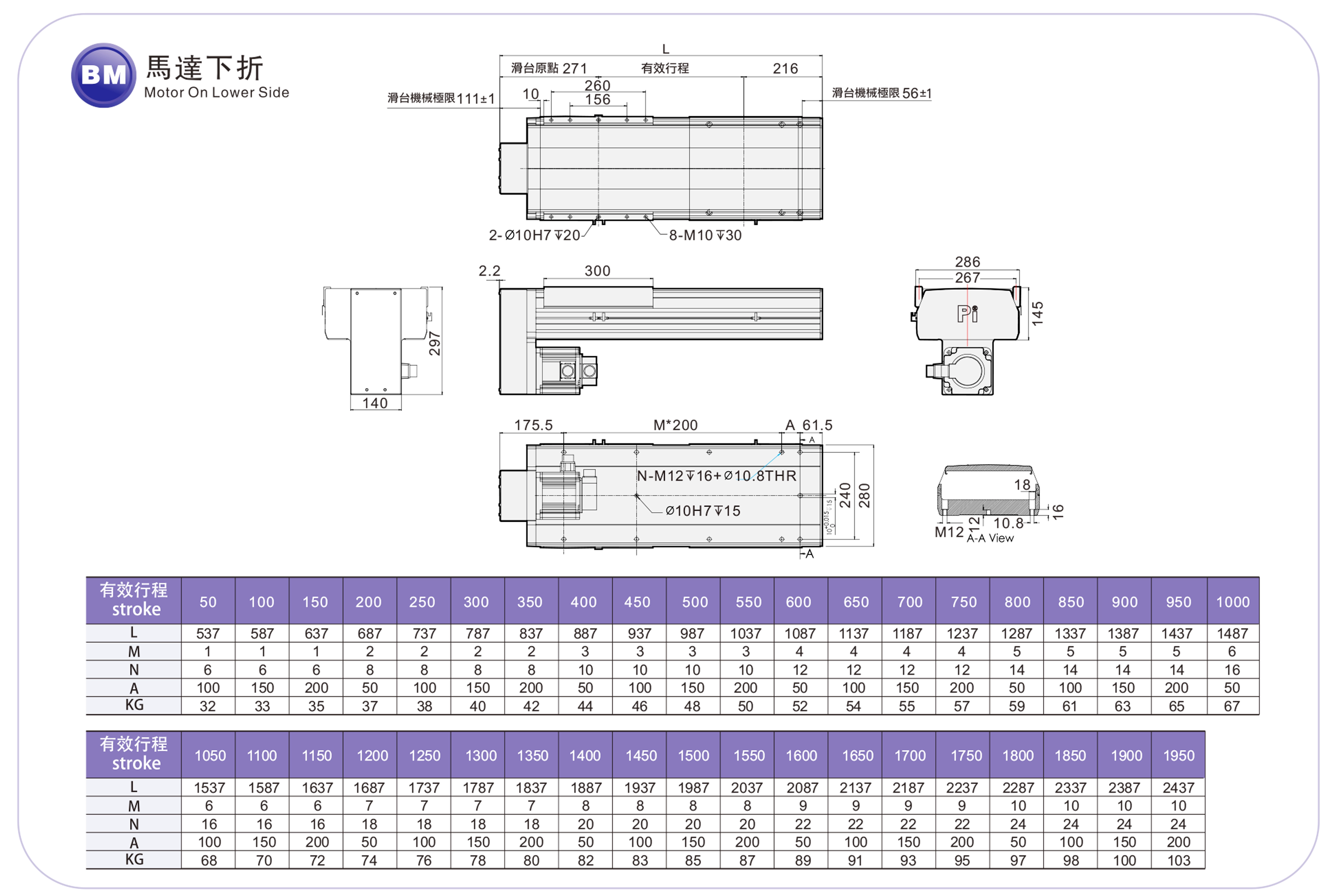

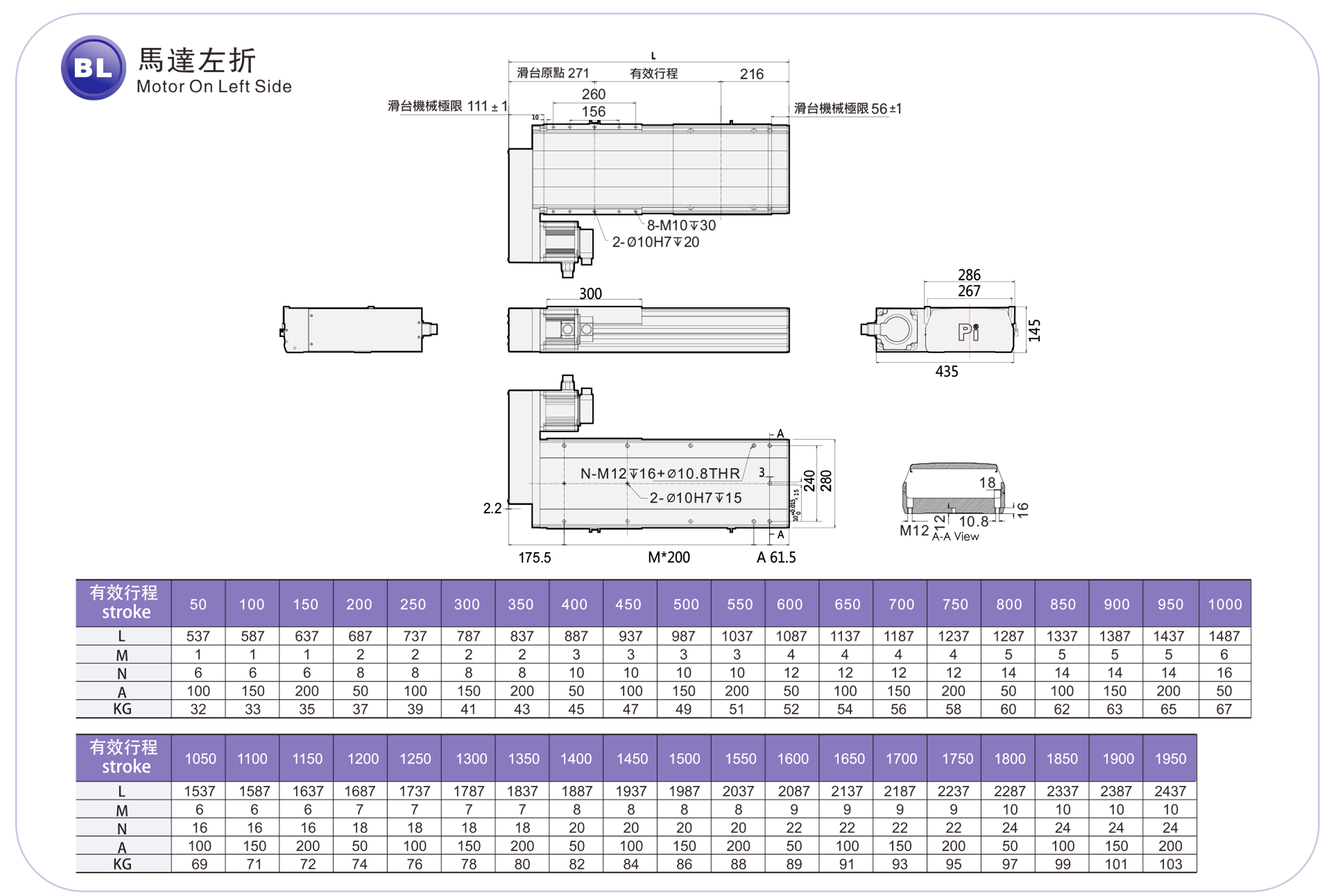

センサーのレイアウト

加減速値は0.2秒に設定されています。

※ストロークが750mmを超えるとボールねじの振れが発生します。このような状況では、作業速度を下げることをお勧めします。詳細はP85をご参照ください。

許容オーバーハング量

(単位：mm)

水平設置		あ	B	C
リード10	120kg	900	580	630
	160kg	860	390	415
	320kg	800	255	260
リード20	100kg	1100	500	490
	140kg	1100	400	395
	180kg	1000	250	260
リード32	60kg	650	560	600
	75kg	550	330	330
	-	-	-	-

(単位：mm)

壁への設置		あ	B	C
リード10	100kg	610	570	780
	150kg	390	386	600
	200kg	265	285	650
リード20	80kg	600	600	600
	120kg	390	400	450
	160kg	260	300	600
リード32	60kg	480	500	560
	70kg	300	320	500
	-	-	-	-

(単位：mm)

垂直設置		あ	C
リード10	60kg	950	950
	90kg	720	720
	150kg	430	430
リード20	40kg	1000	1000
	60kg	830	830
	75kg	610	610
リード32	35kg	650	650
	-	-	-
	-	-	-

静的荷重モーメント

(単位：Nm)

私の	4408
MP	4408
氏	3860

※表中のトルク値は重心を示します。

※規定条件で使用した場合の寿命は10,000kmです。

※データ情報は天吊り逆使用時のものではありません。天吊り逆使用をご希望の場合は別途お問い合わせください。

電動アクチュエータのスペックインデックス

どこで使用するか	ドリブンモード	型式仕様	モーター出力 (w)	幅(mm)	再現性 (mm)	ボールねじ仕様		最大積載量(kg)		最高速度 (mm/s) ※1
どこで使用するか	ドリブンモード	型式仕様	モーター出力 (w)	幅(mm)	再現性 (mm)	外径（mm）	リード(mm)	水平	垂直	最高速度 (mm/s) ※1
標準環境	ボールねじ	RMH12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000年
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000年
		RMH22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000年
		RMH28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

超ロングストロークシリーズ

どこで使用するか	ドリブンモード	型式仕様	モーター出力 (w)	幅(mm)	再現性 (mm)	ボールねじ仕様		最大積載量(kg)		最高速度 (mm/s) ※1
どこで使用するか	ドリブンモード	型式仕様	モーター出力 (w)	幅(mm)	再現性 (mm)	外径（mm）	リード(mm)	水平	垂直	最高速度 (mm/s) ※1
標準環境	ボールねじ	RMH17S	400W	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600
