現在位置：ホーム > 製品 > リニアモーターアクチュエーター > LPHシリーズ > LPH16 > C5-1

LPHシリーズ

仕様:

モーター:

旅行 mm:

軽量かつ長寿命

繰り返し精度：±0.003mm

最大力: 968N

連続力:440N

連続取扱重量：60kg

標準ストローク：

1-シングルムーバー: 96-2592/96 mm

標準ストローク：

2デュアルムーバー: 96-2592/96 mm

最高速度: 2500 mm/s

PDF

3Dダウンロード

Cadenas3 ダウンロード

複数のドライバーを選択し、輸入された静音高精度スライドレールを使用

動作中の騒音を効果的に低減し、滑らかさ、寿命、潤滑効率を向上させることができます。高速性、静粛性、低発塵性が求められるハイテク産業に最適です。

高剛性ボディ

アルミ押出一体構造の採用と元素分析により、最適な剛性重量比構造設計を実現。

マグネットプレートの特別なバックルデザイン

利点：異物の落下を防ぎ、内部部品を損傷しません。メンテナンスが簡単で長寿命！

光学式定規読み取りヘッド

光学定規または磁気定規の伸縮自在な組み合わせ

ご注文方法

LPH16- C1 -S-96-M-10-P-C4-1-3-0001

仕様

ディレクトリ	ワイヤーサークル仕様	P64-C3-S	P64-C5-P
スペック	繰返し精度(mm)	±0.003
	最大積載量(kg)	50	60
	最高速度(mm/s)	2500
	連続推力(N)	264	440
	ピーク推力(N)	580	968
	連続電流(Ams)	3.3	6.8
	ピーク電流(Arms)	10.5	21
	力定数(N/Arms)	80	64.7
	インダクタンス(mH)	51.3	20.3
	抵抗(オーム)	8.7	3.6
	磁極間距離(mm)	24

センサーのレイアウト

※1 加減速値は0.2秒に設定されています。

※2 ストロークが600mmを超えるとボールねじの振れが発生します。このような場合は作業速度を下げることをお勧めします。詳しくはP85をご覧ください。

規定の条件で使用した場合の寿命は10,000kmです。

データ情報は天吊り逆使用用ではありません。天吊り逆使用をご希望の場合は別途お問い合わせください。

許容オーバーハング量

(単位：mm)

水平設置		負荷	あ	B	C
負荷	P64-C3-S	20kg	320	150	300
		30kg	180	100	250
		40kg	160	70	170
		50kg	150	50	120
	P64-C5-P	30kg	300	130	320
		40kg	250	100	230
		50kg	200	90	180
		60kg	150	70	140

(単位：mm)

壁への設置		負荷	あ	B	C
負荷	P64-C3-S	20kg	300	150	320
		30kg	250	100	180
		40kg	170	70	160
		50kg	120	50	150
	P64-C5-P	30kg	320	130	300
		40kg	230	100	250
		50kg	180	90	200
		60kg	140	70	150

静的荷重モーメント

(単位：Nm)

私の	816
MP	816
氏	670

※表中のトルク値は重心を示します。

※規定条件で使用した場合の寿命は10,000kmです。

※データ情報は天吊り逆使用時のものではありません。天吊り逆使用をご希望の場合は別途お問い合わせください。

速度と加速度の関係

P64-C3-S

速度(m/s) 加速度(G) 荷重(Kg)	1m/秒	1.5m/秒	2m/秒	2.5m/秒	3m/秒	3.5m/秒
20	2	2	2	1.5	1	0.5
30	1.6	1.6	1.5	1	0.6	0.3
40	1.2	1.2	1.1	0.8	0.5	0.3
50	1	1	0.9	0.6	0.4	0.2

P64-C5-P

速度(m/s) 加速度(G) 荷重(Kg)	1m/秒	1.5m/秒	2m/秒	2.5m/秒	3m/秒	3.5m/秒
40	1.8	1.8	1.7	1.5	1.2	0.9
50	1.5	1.4	1.4	1.3	1	0.7
60	1.3	1.2	1.2	1	0.8	0.6
70	1.1	1.0	1.0	0.9	0.7	0.5

電動アクチュエータのスペックインデックス

どこで使用するか	ドリブンモード	型式仕様	モーター仕様	本体幅(mm)	本体高さ(mm)	繰返し精度(mm)	連続推力(N)	ピーク推力(N)	lrms(A)	最大積載量(kg)	最高速度 (mm/s) ※1
標準	リニアモーターロボット	LPH12	P40-C2-S	125	70	±0.003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0.003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0.003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0.003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0.003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0.003	440	1795年	6.8	100
		LPH20	P88-C3-S	200	83	±0.003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0.003	816	1795年	6.8	100

C3-1/C3-2

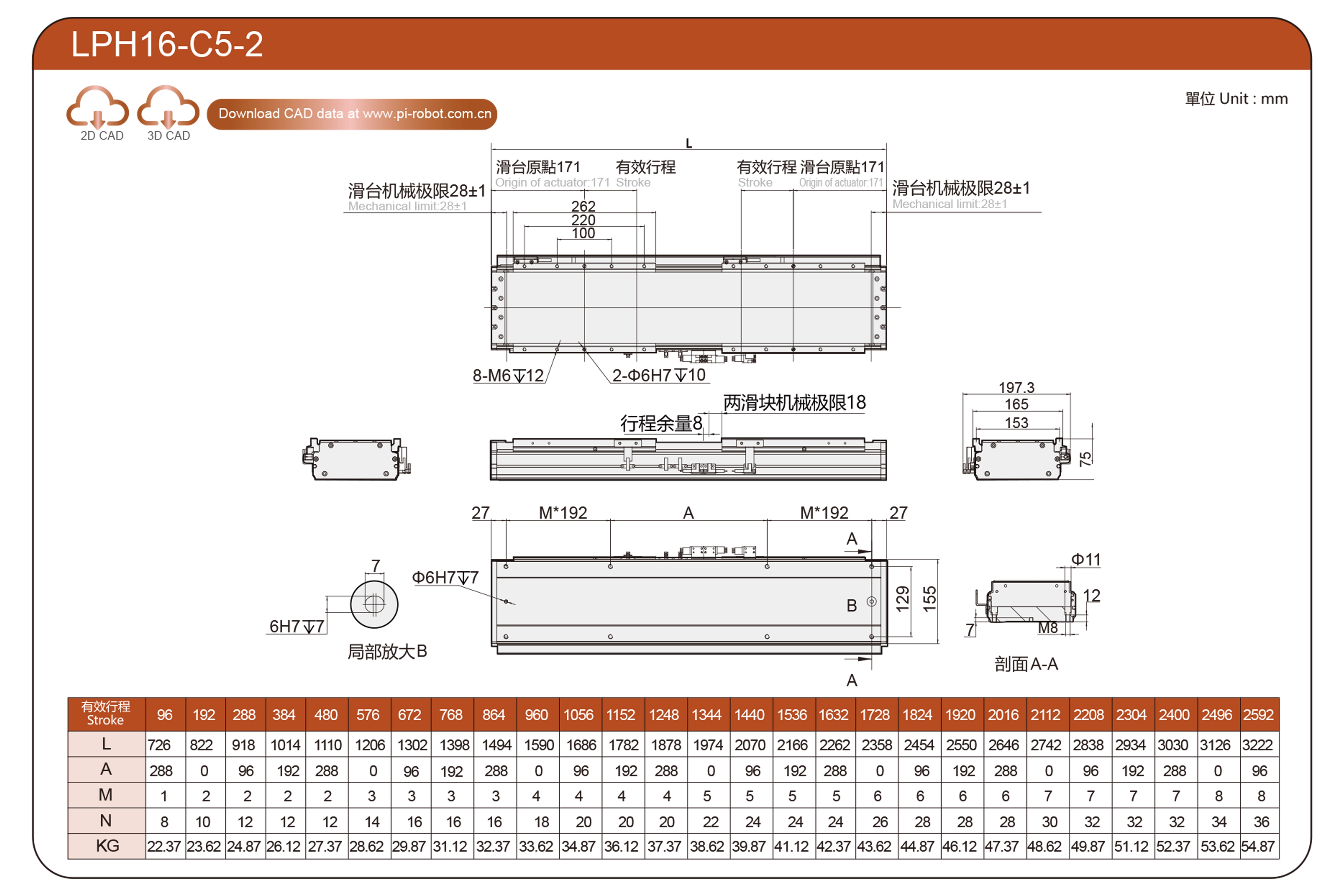

C5-1/C5-2
